带进料斗的检验输送设备结构设计

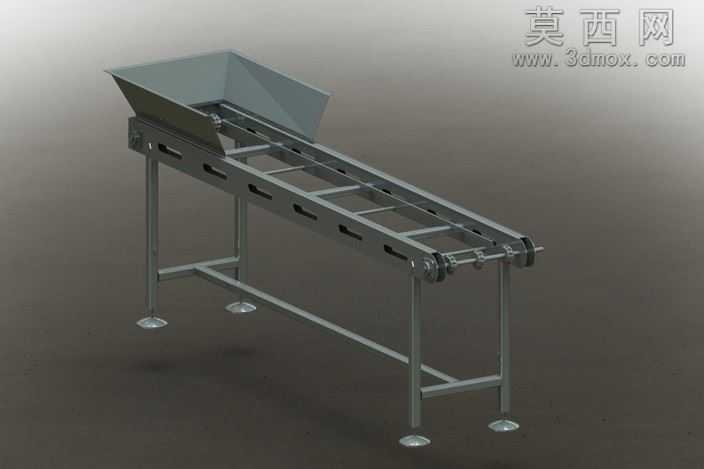

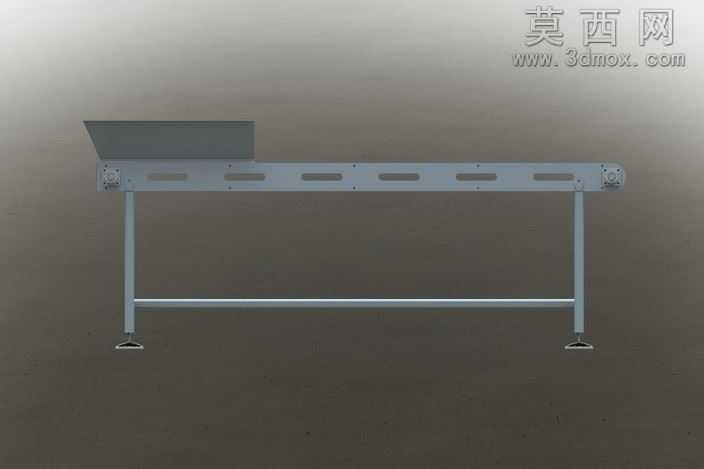

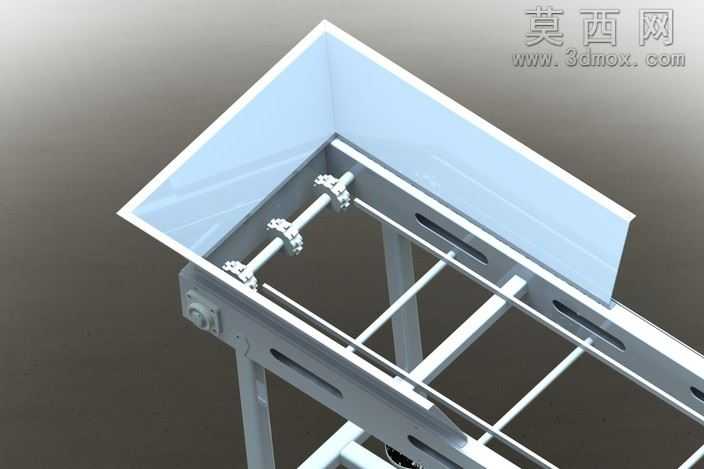

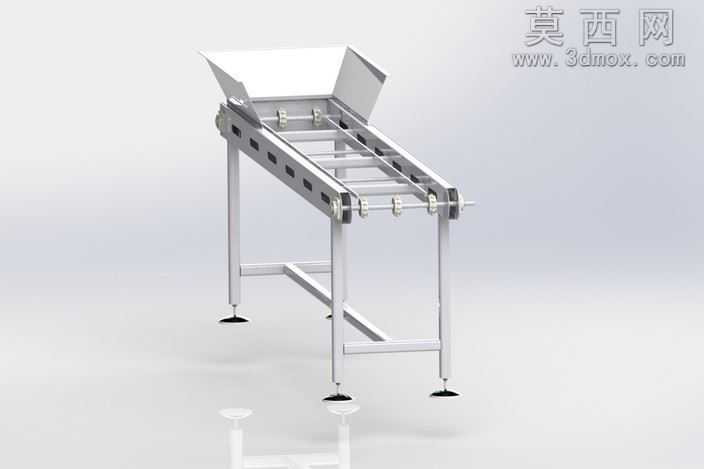

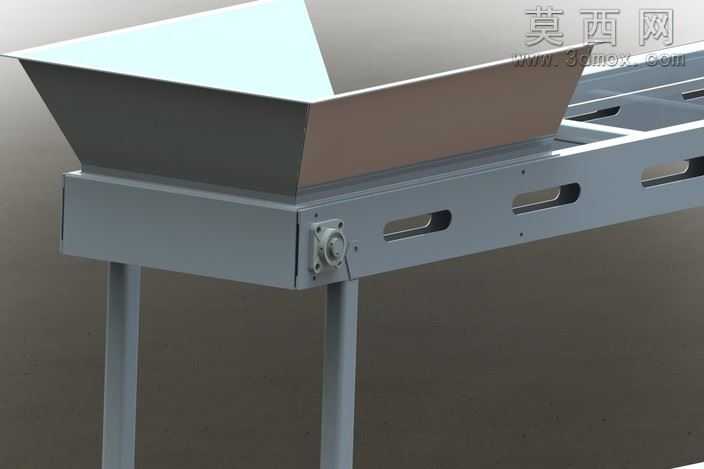

本作品为检验用途的输送设备三维建模成果，建模阶段围绕检验工位的物料输送需求展开结构规划，首先完成整体机架的参数化搭建：采用方管焊接式框架作为主体承载结构，四条支撑腿底部配置可调脚杯，可根据现场安装地面的平整度调节设备整体水平度，机架中部设置横向连接杆件强化整体结构刚性，避免长距离输送过程中出现机架晃动变形的问题。设备进料端设计了扩口式进料斗，采用倾斜导料结构，可引导待检验物料平稳落至输送承载面上，避免物料投放时出现撒漏、卡滞的情况。输送段采用平行托承结构搭配辊轴传动组件，建模过程中预留了带体安装空间，因设计阶段未明确具体输送物料类型、生产节拍及带宽参数，故未限定具体带型与驱动形式，仅完成通用化的输送主体框架、传动辊安装位、张紧结构预留位的建模，方便后续根据实际使用需求匹配对应的输送带类型、驱动电机规格及带宽参数。渲染阶段对设备各部件赋予了对应材质：机架、进料斗、支撑腿等金属结构件赋予哑光不锈钢材质，还原钢制加工件的真实金属质感，脚杯部分赋予橡胶防滑底与金属调节螺杆的组合材质，传动辊轴赋予光亮金属材质区分不同功能部件，整体渲染效果清晰展现各部件的装配关系与结构细节。设计过程中充分考虑输送机的核心设计逻辑，将带宽作为后续可调整的核心参数预留调整空间，同时在机架侧面预留了检测元件安装位，可适配不同类型的检验传感器、分拣机构的加装需求，整体结构采用模块化设计思路，各部件之间的装配关系清晰，可直接用于后续的工程图导出、结构优化调整，也可作为检验类输送线的基础母版，根据具体的检验工序要求拓展对应的功能组件，满足不同行业的物料检验输送场景使用需求。
