2.54间距弯针排针电子接插件

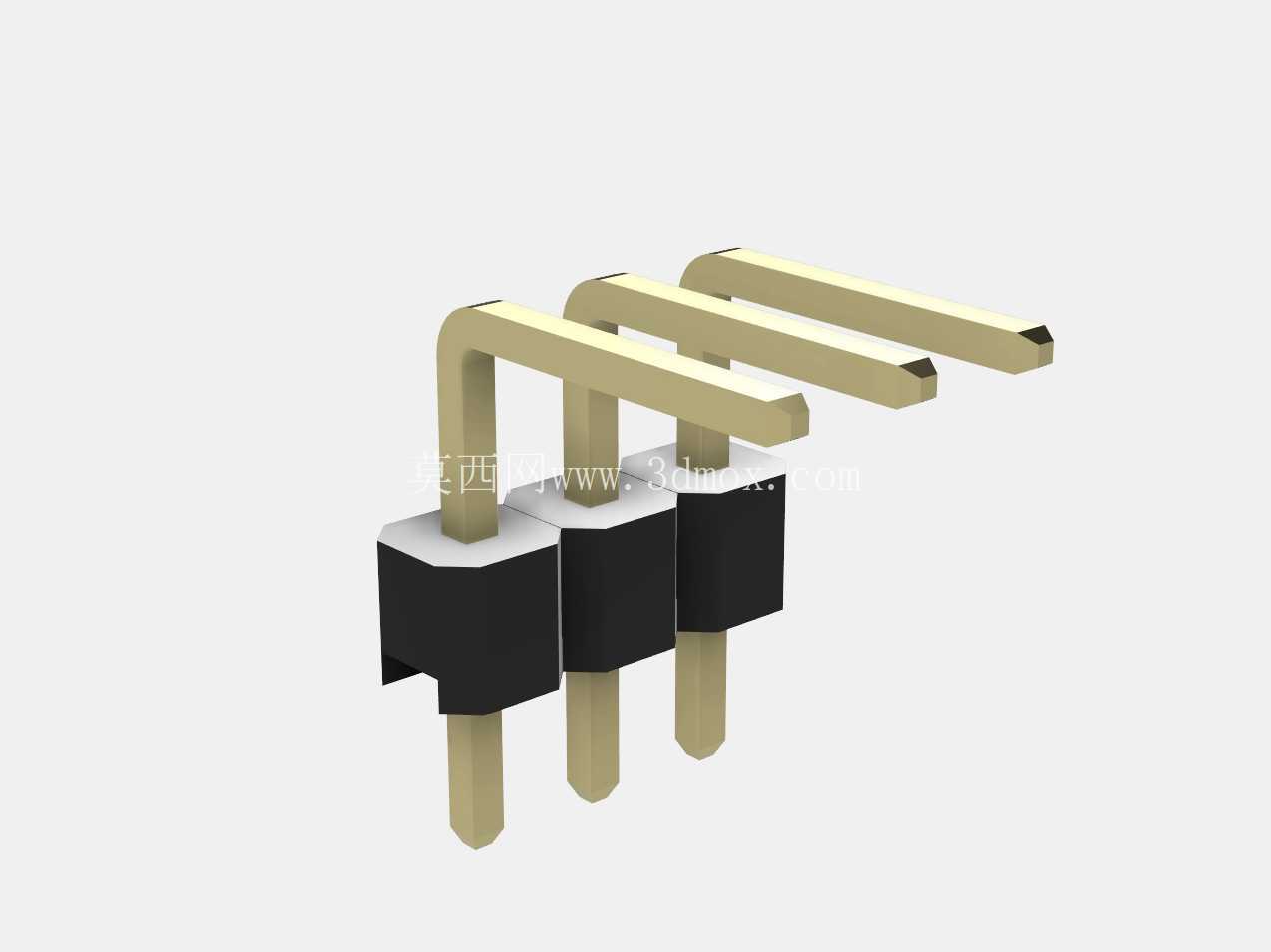

　　这款弯式排针属于板对板互连里最常见的基础接插件，针距锁定在2.54mm，也就是英制0.1英寸网格，几乎所有通用洞洞板、原型验证板、早期工控IO板卡都沿用这个间距标准。做结构建模时最先要卡住的就是针位网格，三针位的塑胶本体沿长度方向按2.54mm等距排布，横向不能有累计偏差，否则插装时会出现第一针入孔、第三针顶偏的情况。

　　从实际装机场景看，这类弯针排针主要用在PCB与外部线束转接、板卡垂直叠装、面板内侧信号引出这几类位置。直针排针适合两块板平行对插或者波峰焊直插，而90度弯针的优势在于出线方向平行于板面，设备内部竖向空间紧张时，线束可以顺着板边走，不用在焊点上方预留插头插拔高度，外壳内壁到PCB板面的间隙可以压得更小。很多控制盒、传感器转接板、电源模块输出端都会选这种弯针，焊好后塑胶座贴板，弯针段水平伸出，外接杜邦母座或线束端子，拆装时受力方向平行于PCB，不容易把焊盘撬起。

　　结构上可以拆成三个部分：金属插针、黑色绝缘塑胶本体、插针固定段。金属针一般用黄铜基材表面镀锡，导电和可焊性都兼顾，针截面是方形，常见边长0.64mm左右，配合同规格母座的弹片接触时能保持足够正压力，不会因为设备振动出现接触瞬断。插针分两段工作区：竖直段穿过PCB焊盘孔，过波峰焊或手工焊后和板上铜箔形成电气与机械连接；水平弯折段是对接端，插入母端子后完成信号或小电流传输。弯折处的圆角不能做得太尖，建模时如果直接直角折弯，实际冲压加工会在弯角外侧产生应力裂纹，镀层也容易断裂露铜，后期受潮出现锈斑，所以弯角位置必须保留合理的冲压内R。

　　黑色塑胶本体一般采用PA66或者PBT材质，满足波峰焊时的短时高温要求，过炉不会软化变形。塑胶座上每个针位都有独立的隔仓，把相邻插针在本体内部完全隔开，避免焊锡丝毛细爬升后造成相邻针脚短路。本体底部通常带定位凸台或者微小的挡边，贴板焊接时可以卡在PCB对应的定位孔或者丝印框内，过炉时不会因为锡流冲刷偏移。建模时塑胶座和插针的配合要按过盈设计，插针压入塑胶孔后不能出现松动，否则客户焊接时针体受力转动，弯针方向歪掉整排都没法对接。

　　参数化设计的核心价值在针位数可变，把numberofpins设为驱动参数后，塑胶本体长度、插针数量、相邻针的间距阵列都可以同步更新，做2P、3P、4P甚至整排40P的规格时不用重新逐个建模，只改参数就能再生全套结构。设计时要注意几个边界尺寸：首先是塑胶本体的宽度和高度，要保证焊盘外侧留有足够绝缘距离，2.54mm间距下相邻针中心距2.54mm，塑胶隔墙厚度通常在0.3mm左右，既能满足耐压要求，也不会让本体尺寸过大占用板面；其次是弯针水平段的伸出长度，太短母座插不到位，太长会在外壳内部多出无用占用，常规伸出长度控制在6到8mm，匹配标准杜邦线母座的插合深度；竖直段穿过PCB后的露出长度一般留2到3mm，保证焊锡能充分包裹针脚，又不会因为露出过长在背面触碰外壳造成短路。

　　安装边界上，布局PCB时要在弯针对接方向预留至少10mm的操作空间，方便手指或镊子把母座推到位；弯针正上方不能布置过高的元器件，否则插接线束时会被挡住；如果是在金属外壳内使用，弯针裸露金属段和外壳壁之间要留至少1mm绝缘间隙，必要时套热缩管或者增加绝缘片。建模阶段把塑胶本体、每一根插针都做成独立实体，装配时可以清晰检查干涉，导出到工程图后也能直接标注针距、塑胶外形、针端位置等关键尺寸，完全可以直接对接后续的封装建库和PCB协同设计。
