可调式双孔铰接连接支架结构设计

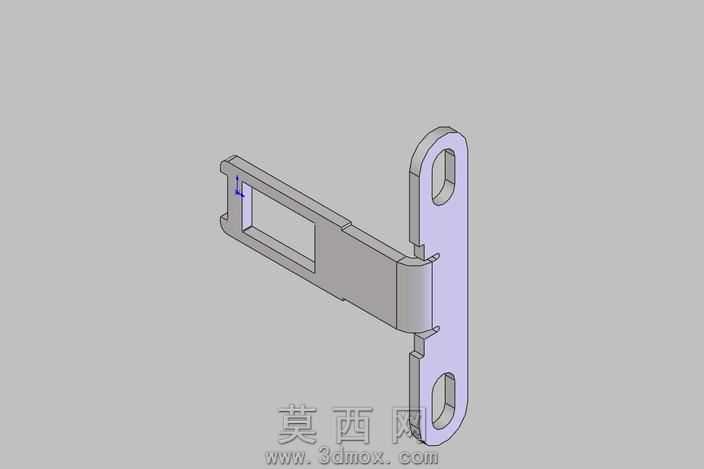

本模型为可调式双孔铰接连接支架，采用三维参数化建模方式完成整体结构设计，建模过程中严格遵循机械加工工艺规范，对各部位尺寸公差进行了合理预留，确保后续生产装配的适配性。模型整体分为长条形调节臂与铰接安装座两个核心部分，调节臂上开设长条形通槽，可实现安装位置的无级调节，满足不同安装间距的使用需求，臂体边缘做了倒圆角处理，既避免应力集中提升结构强度，也能消除锐边提升使用安全性。铰接部位采用圆柱销轴配合结构，实现两个部件之间的转动连接，转动间隙经过合理设定，既保证转动顺畅无卡滞，也不会出现旷量过大影响连接稳定性的问题。安装座部分设置两个同轴腰型安装孔，可适配不同规格的紧固螺栓，同时腰型孔也具备一定的位置调节余量，降低安装时的对位难度。材质设定上选用常用的碳素结构钢，表面做镀锌钝化处理，既保证结构具备足够的承重强度与抗形变能力，也具备优良的防锈耐腐蚀性能，适配多数工业场景的使用环境。渲染阶段采用哑光金属材质搭配真实环境光照，清晰呈现各部位的结构细节与倒角特征，模型各部位壁厚均匀，符合冲压、折弯等常规五金加工工艺要求，无需特殊加工工序即可实现量产。设计过程中充分考虑了支架的受力特性，在铰接部位与臂体衔接处做了加厚处理，避免长期受载出现断裂变形问题，整体结构简洁实用，兼顾了调节灵活性与连接可靠性，可广泛应用于设备舱门支撑、工装夹具定位、机电部件安装等多种场景，模型的各特征参数均可编辑调整，方便使用者根据实际使用需求修改尺寸规格，快速适配不同的安装使用要求。
