椭圆截面异形螺旋压缩弹簧三维设计

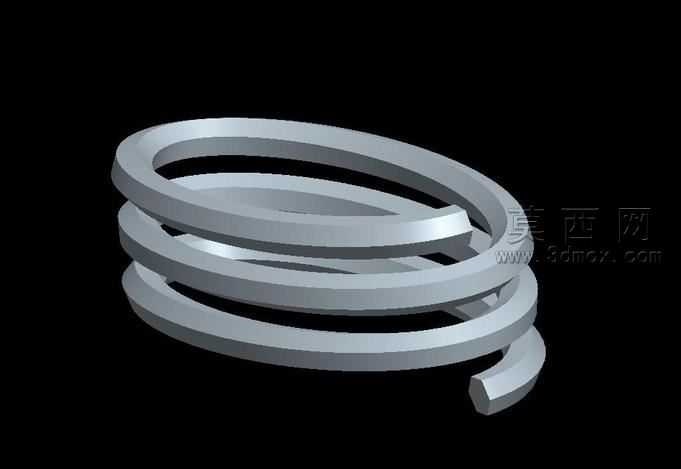

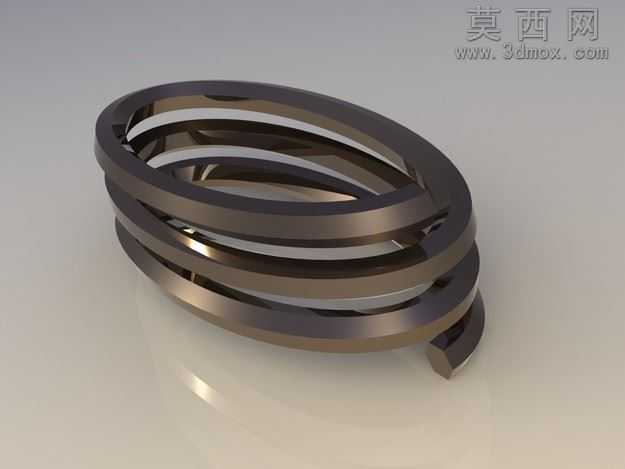

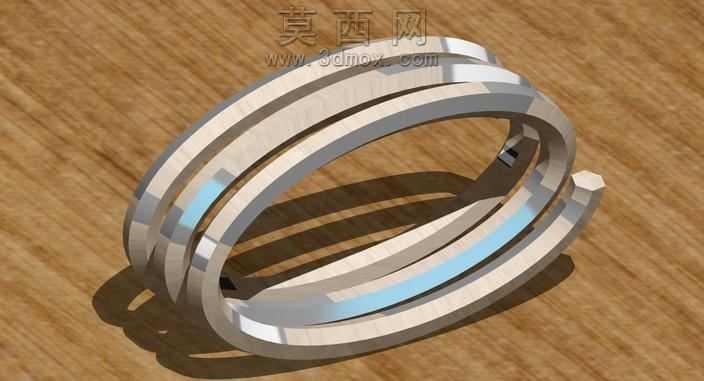

本作品为椭圆截面异形螺旋弹簧的三维参数化建模成果，建模过程依托三维机械设计软件完成，首先通过基准平面与基准轴的搭建确立建模坐标系，先绘制椭圆截面的闭合草图，再根据弹簧的工作行程、刚度需求规划螺旋路径的参数：设定合理的有效圈数、节距与螺旋升角，区别于常规圆形截面弹簧，该模型的截面轮廓为标准椭圆，在螺旋扫描过程中严格保证截面始终垂直于螺旋轨迹线，避免出现截面扭曲、壁厚不均的问题。建模阶段采用螺旋扫描特征作为核心建模方式，对弹簧两端的支撑圈进行了并圈磨平的工艺化处理，还原实际弹簧的端部结构，保证模型符合机械加工的实际工艺要求，而非仅做外观造型。材质渲染阶段选用了常用弹簧钢的金属材质，调整材质的粗糙度、金属度参数，模拟弹簧经过热处理与表面抛丸后的哑光金属质感，在黑色背景下通过三点布光的渲染设置，突出弹簧的金属轮廓与螺旋结构的层次感，清晰展现椭圆截面与圆形截面弹簧的外观差异。结构设计上，该椭圆截面螺旋弹簧相比同截面积的圆形截面弹簧，在特定安装空间内可获得更优的刚度特性与应力分布，适合安装空间受限、对弹簧横向刚度有特殊要求的机械场景，建模过程中对螺旋线的起始角度、端部并圈的过渡段做了平滑处理，避免模型出现尖锐棱角与几何错误，所有特征均采用全参数化驱动，可通过修改椭圆长短轴参数、螺旋中径、节距、圈数等参数快速生成不同规格的同类型弹簧，方便后续的工程图导出与有限元仿真分析使用，模型的几何精度满足机械设计的装配要求，可直接导入各类机械装配体中进行干涉检查与运动仿真。
