复古窄轨蒸汽机车头结构三维造型

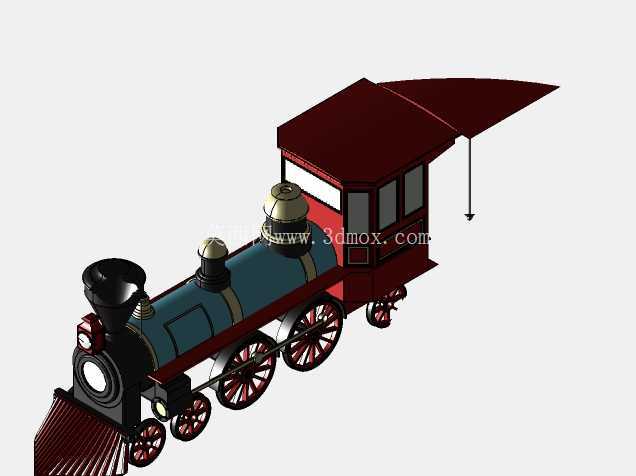

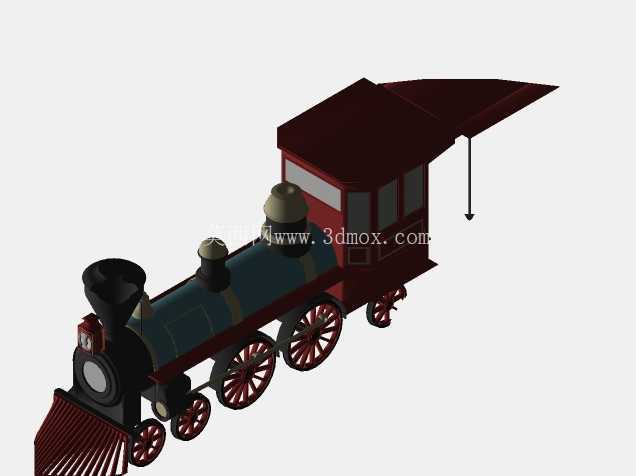

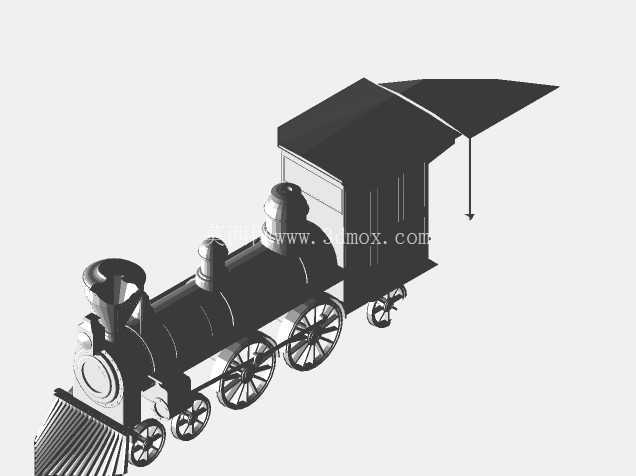

　　这套造型围绕早期工矿与观光线路常见的小型蒸汽机车展开，把锅炉、走行部、司机室、排障器和烟囱等部件按装配关系完整还原，适合用于轨道交通装备结构认知、教学演示、展陈方案推演以及复古主题机械装置的前期方案校核。车头前端设置楔形排障器，轮廓贴近轨面上方安全限界，能够在低速运行时清理轨道表面的小型障碍物；排障器后方布置灯座与缓冲连接区域，端面保留车钩安装空间，便于在编组场景中与煤水车或小型车厢进行接口匹配。锅炉段采用卧式圆筒布局，烟箱、锅筒和火室段沿车架纵向依次排布，顶部设置烟囱与汽包类凸起结构，建模时对筒身与封头的过渡圆角、鞍座与车架的贴合面都做了连续处理，避免外观出现生硬折边。

　　锅炉下方通过托架与主车架连接，车架承担锅炉重量、走行部冲击载荷以及牵引反力，纵向梁件与横向横梁形成刚性框架，轮轴轴承座落在车架对应开档位置。走行部采用多组动轮加小直径导轮的布置方式，大尺寸辐条动轮承担主要粘着重量，轮缘厚度与内侧距按照窄轨机车的典型边界留出装配间隙；连杆与曲柄销的连接位置在模型中保持同轴关系，侧杆沿车轮外侧布置，运动包络与车架侧板、制动杆件之间预留检修空隙。司机室位于锅炉后方，采用带顶棚的封闭厢体结构，侧壁开窗并设置门框轮廓，室内地板面与车架顶面衔接，顶棚向后延伸形成遮檐，边角立柱与壁板的搭接关系清晰；顶棚外缘下垂的杆件可作为信号铃或简易扶手的安装位，细节上兼顾了老式机车的外观特征。

　　整车外形沿轨道方向呈长条形布置，宽度方向以司机室外侧壁和轮缘外侧为最大边界，高度方向从轨面到烟囱顶端形成连续轮廓，在放入线路场景时，车体与站台、信号机、隧道断面之间的安全距离可直接依据模型外轮廓进行核对。建模过程中先以轨面和车架纵向中心线为基准搭建骨架，再按锅炉中心线、轮轴中心高和司机室地板高建立分层基准，保证各系统在同一装配坐标下对齐；筒类零件用回转特征生成主体，再叠加鞍座、管接头和检修盖，轮辐采用阵列方式控制均布角度，驾驶室壁板与顶棚通过钣金式折弯思路处理厚薄关系。

　　对于结构设计人员，这套模型可用来检查老式机车动轮连杆与车架的干涉关系，分析锅炉检修通道、司机室视野和登车空间是否合理；在文旅轨道项目中，可把它作为观光小火车外观选型的比例参照，评估涂装分区、栏杆位置和车头标识的布置；在教学场景里，能够拆解展示蒸汽动力从锅炉到动轮的机械传递路径，帮助理解曲柄连杆、轮对定位和车架承载之间的配合。模型没有把外观只做成单一实体，而是保留了主要部件的分件逻辑，烟囱、汽包、车轮、连杆、排障器和驾驶室均可独立查看，这对后续做爆炸视图、装配动画或3D打印缩比样件都比较方便。若用于仿真前期，还可在锅炉筒体上继续补充壁厚、管板和拉撑结构，在走行部上补充弹簧悬挂与制动缸细节；若用于展示渲染，则可直接利用现有分色面赋予金属、黑漆、红木色驾驶室和红色轮辐等材质，快速形成复古工业风效果。整体造型强调机械轮廓与安装边界的一致性，既保留早期蒸汽机车的辨识度，也为轨道装备方案沟通提供了可测量、可装配、可扩展的三维基础。
