车厢可卸式拉臂作业机构三维结构设计

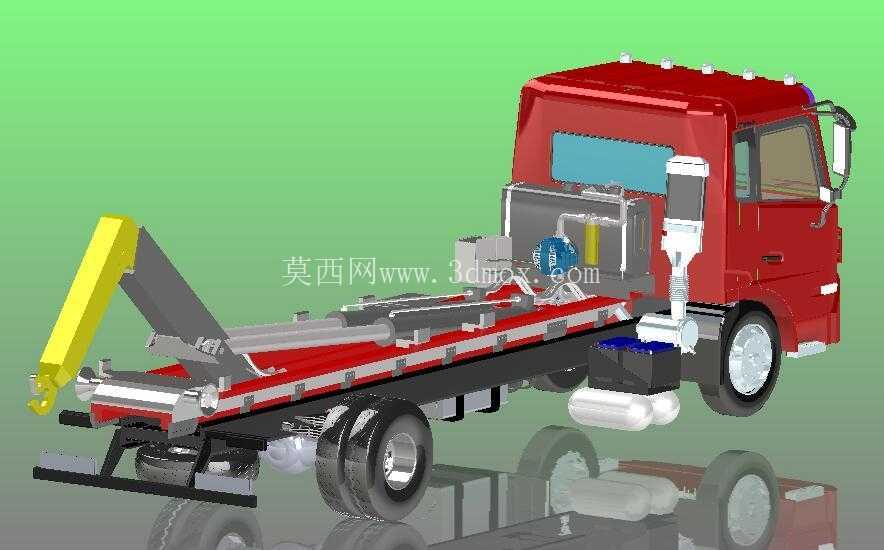

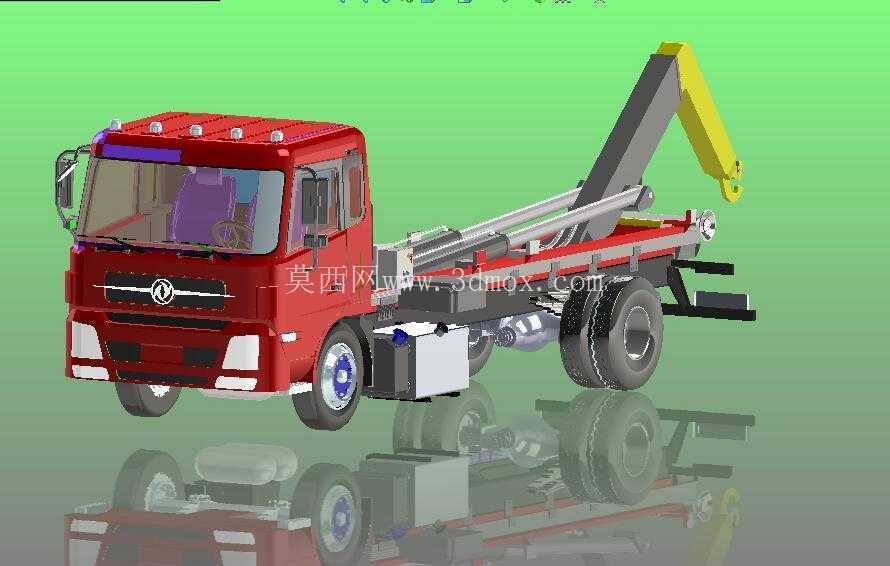

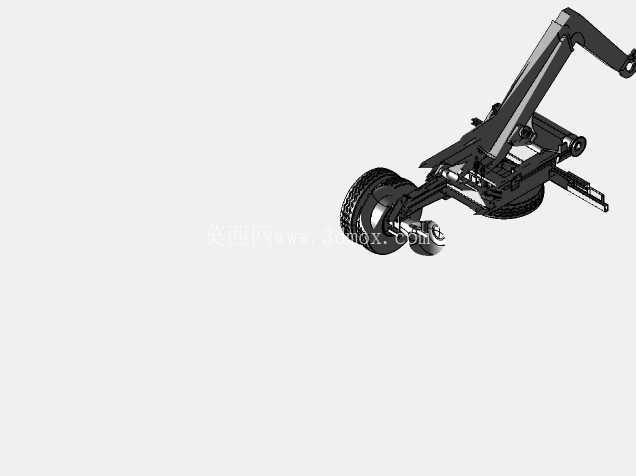

　　这套拉臂作业机构是配套环卫类专用车底盘开发的上装核心作业单元，主要面向城镇生活垃圾收转运、零散建筑垃圾短途接驳、小型工业废料周转等场景，核心作用是实现配套标准垃圾箱的自动勾取、举升、卸料、卸放全流程作业，无需额外吊装设备配合，单名操作人员在驾驶室内即可完成全部操作，大幅降低零散废弃物收运的人力投入与作业等待时间。从结构组成来看，整套机构以副车架为安装基座，直接通过U型螺栓与底盘大梁紧固连接，副车架上集成了拉臂主油缸、附着架、翻转架、前后支撑腿、锁紧架、锁紧油缸、多路换向阀组等核心部件，所有铰接点位均采用自润滑轴承配合销轴连接，减少日常运维的润滑频次，适应环卫作业多尘、高负荷的工况环境。

　　翻转架一端通过铰接轴与附着架连接，另一端装配有可自适应调整角度的活动拉臂，拉臂端部的勾头尺寸完全匹配标准垃圾箱的挂接座，挂接间隙控制在3mm以内，避免勾取作业时出现旷量冲击；中间位置设置的机械锁定系统，可在垃圾箱举升到位、运输状态下自动锁止，防止车辆行驶过程中箱体移位脱落。动臂油缸的两端分别通过球铰与动臂、附着架连接，球铰结构可补偿作业过程中车架微小形变带来的同轴度偏差，避免油缸杆出现偏磨漏油问题；锁紧机构通过锁紧油缸的伸缩驱动，可将副架上承载的箱体与翻转连接架牢牢贴合，箱体卸料时，翻转架与拉臂保持刚性固定状态，主油缸伸出推动翻转架绕铰接点转动，最大翻转角度可达48度，依靠箱体自身重力即可将内部装载的物料完全卸出，不会出现边角残留粘料的问题。在设计过程中，需要重点匹配不同吨位底盘的安装边界：以适配常见的4x2轻卡底盘为例，整套拉臂机构的安装孔位完全对应底盘大梁的标准间距，副车架的离地高度与底盘原副梁高度保持一致，不会改变车辆的原有通过性参数；支撑腿设置在副车架后部，作业时可向下伸出支撑在地面，将举升箱体时的载荷直接传递到地面，避免载荷集中在底盘后桥导致钢板弹簧过载变形，支撑腿的接地盘面积设计为0.08平方米，可在硬化路面、压实土路等常见作业场地稳定支撑，不会出现沉陷问题。

　　主油缸的伸缩行程经过精准核算，既可以满足将地面放置的垃圾箱勾拉到副车架上的作业需求，也能保证卸料时的翻转角度足够，同时油缸的铰点位置经过多轮动力学仿真优化，将举升过程中的最大油缸推力控制在额定工作压力的70%以内，预留足够的安全余量，避免长期高负荷作业导致油缸密封件过早老化。多路换向阀组采用集成式安装在副车架侧面，靠近各个油缸的连接位置，减少液压管路的长度，降低管路沿程压力损失，阀组上设置的溢流阀可将系统最高压力限制在20MPa，防止误操作导致机构过载损坏。

　　整套机构的运动逻辑经过实车工况验证：勾取地面垃圾箱时，拉臂先伸出勾住箱体挂座，主油缸缓慢回缩将箱体拖向副车架，当箱体滚轮接触到副车架导轨后，锁紧油缸动作将箱体与翻转架锁定，随后支撑腿收回，车辆即可进入运输状态；到达卸料点位后，先伸出后部支撑腿撑稳地面，锁紧油缸保持锁定状态，主油缸伸出推动翻转架转动，带动箱体倾斜完成卸料，卸料完成后收回翻转架，即可驶往下一个作业点；如果需要将箱体卸放到指定地点，只需在箱体落地后松开锁紧机构，伸出拉臂即可将勾头与箱体分离，全程无需人工辅助挂接。结构设计时充分考虑了不同规格垃圾箱的兼容性，拉臂勾头的高度、挂接宽度可适配行业内通用的3-8方标准勾臂垃圾箱，无需对机构做额外改装即可通用，降低了环卫运营单位的箱体采购成本。所有结构件均采用Q355B钢板焊接成型，关键受力位置做了加强筋处理，焊接后整体进行抛丸除锈处理，再喷涂环氧富锌底漆与聚氨酯面漆，适应户外露天作业的防腐需求，铰接销轴采用40Cr材质调质处理，表面硬度达到HRC28-32，具备足够的耐磨性能，可承受长期反复的铰接转动磨损。
