12kV内置安全装置不接地电压互感器

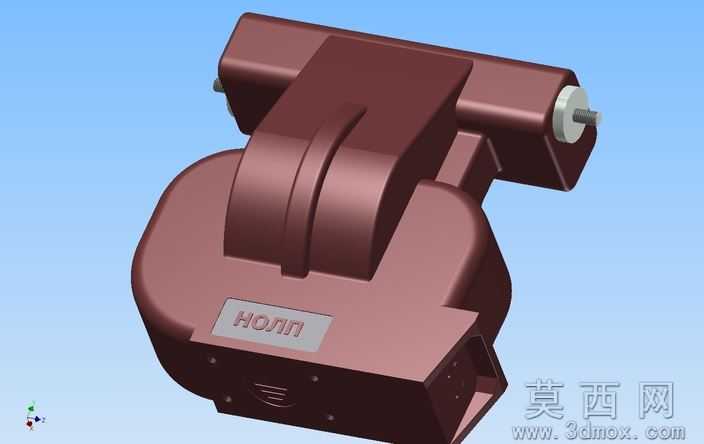

本模型为12kV电压等级的不接地电压互感器，采用Autodesk Inventor完成全参数化三维建模，建模过程严格遵循高压电气设备的结构设计规范，完整还原了产品的内外构造细节。模型主体采用环氧浇注绝缘结构的外观设计，外壳曲面通过放样、扫掠等特征命令生成，过渡圆角均匀顺滑，既符合高压设备的电场分布要求，也还原了实际产品的工业外观质感。上部的一次接线端子结构采用拉伸与切除特征完成，金属嵌件的装配位置精准，端子与主体绝缘部分的衔接处做了密封结构的细节还原，下部的二次接线腔体结构完整呈现了接线端的排布与防护结构。渲染阶段采用哑光棕红色环氧材质作为主体外壳材质，金属端子部分赋予银灰色金属质感材质，背景选用纯净浅蓝色突出产品主体，光影效果柔和自然，清晰展现了产品的轮廓层次与结构细节。模型内置的安全装置结构在建模时做了独立的特征分组，可清晰展示安全装置与互感器主体的装配关系，整体结构比例完全参照实际12kV电压互感器的尺寸参数设计，各部件的装配约束关系完整，可用于产品结构验证、装配模拟以及电力设备相关的教学演示场景。建模过程中对绝缘外壳的壁厚、端子的伸出长度、安装孔位的位置等关键参数都做了参数化设置，可根据不同的电压等级与安装需求快速调整尺寸参数，适配不同的应用场景，模型的细节精度满足工业级设计展示与结构校核的使用要求。
