蓝色直插式按键调压开关结构

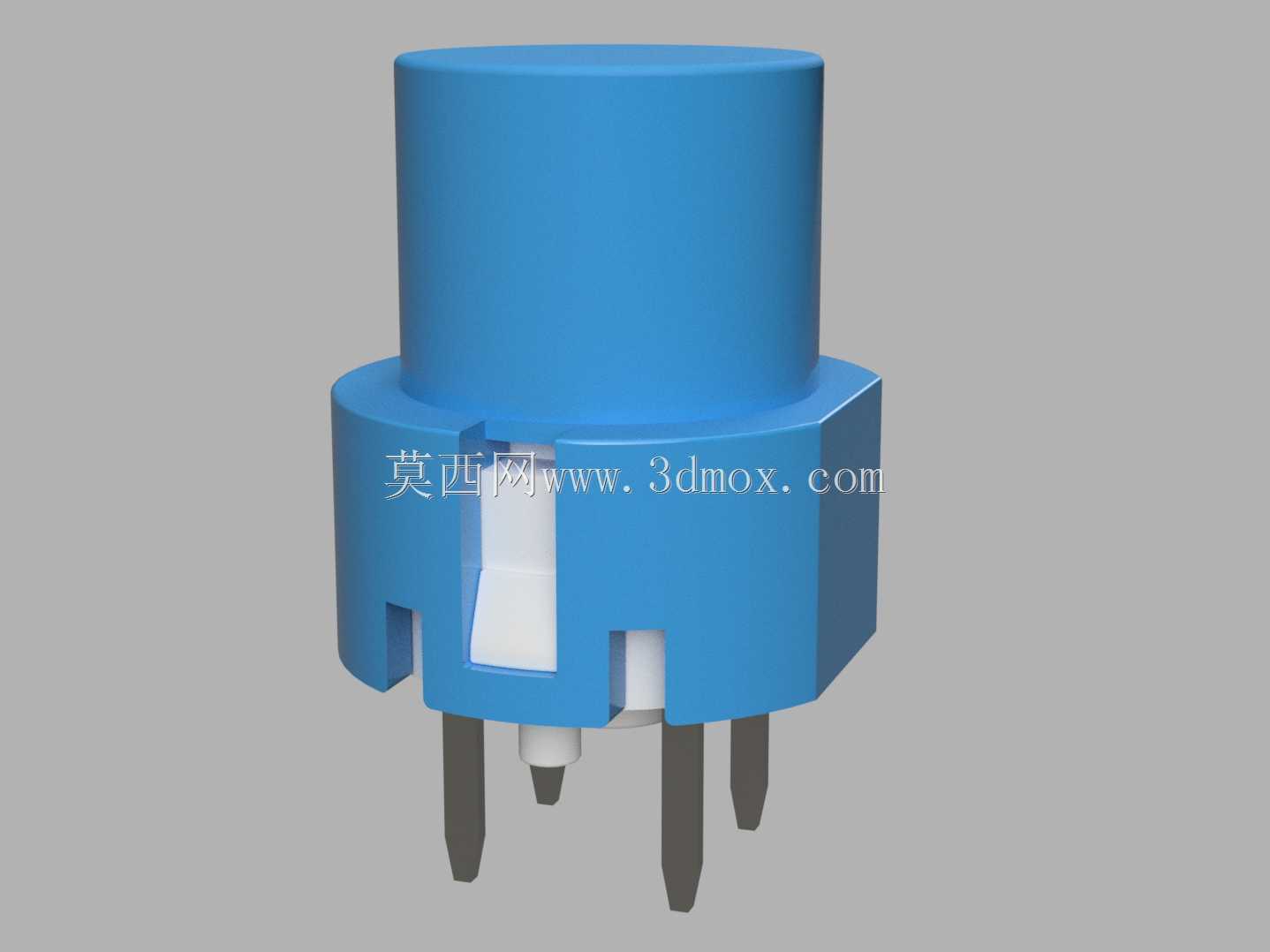

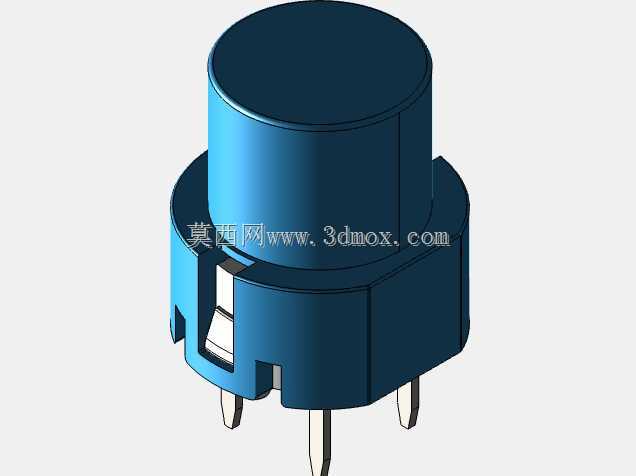

　　该元件属于小型面板操作类电气开关，整体采用上部圆柱按压帽、中部多边形定位基座、下部直插引脚的组合形态，在电控面板、小型仪器仪表、手持检测设备、低压控制回路里承担手动触发、档位切换、信号输入的作用。建模时先从操作端入手：顶部圆柱段为操作者手指直接接触的按压区域，外圆做连续光滑过渡，没有尖锐棱边，按压行程内柱体沿基座中心轴线做直线往复运动，柱体直径覆盖常规指尖接触范围，保证按压时受力均匀，不会出现偏卡、侧晃的问题。

　　中部基座采用带切边的多边形轮廓，而非整圆结构，这个设计的核心作用是防转：当元件插入面板安装孔后，切边与安装孔的对应定位面贴合，限制元件整体绕轴线转动，避免引脚在焊接过程中受扭转应力，也能保证顶部按压标识方向始终与面板丝印方向对齐。基座侧面预留的卡扣槽与弹性卡爪，是面板安装的核心固定结构：安装时将元件从面板正面推入预制开孔，卡爪受孔壁挤压向内收缩，穿过开孔后自动弹开，配合基座上端的限位台阶，把元件夹紧在面板板材两侧，不需要额外螺母锁紧，适配0.8mm到2mm厚度的常见钣金面板、塑料面板，装配效率远高于螺纹锁紧结构。

　　基座下部伸出的多根直插引脚，引脚排布间距符合常规波峰焊、手工焊接的工艺要求，引脚长度预留了穿过PCB板后露出2-3mm的焊接余量，引脚截面做扁形处理，插入PCB焊盘孔时不会随意转动，焊接后焊料能够沿引脚表面充分浸润，形成可靠的电气连接与机械固定。内部结构层面，按压帽下方设置复位弹性件与动触片，未按压状态下弹性件将按压帽顶起，动触片与静触点保持断开或常闭状态；施加按压力后，按压帽向下推动动触片，实现触点的通断切换，外力移除后弹性件自动推动按压帽回位，完成一次操作循环。基座内部设置多道导向筋，与按压帽的导向槽配合，把按压帽的运动约束在单一轴向方向，即使操作者按在按压帽边缘位置，也不会出现帽体倾斜卡滞的情况。从安装边界来看，元件顶部圆柱高出面板表面的高度符合人机操作的常规尺寸，既不会过高导致运输、使用过程中被误碰触发，也不会过矮导致手指按压时找不到操作位置；基座在面板背面的占用轮廓紧凑，相邻元件在面板上排布时，中心距只需满足基座最大轮廓加安全间隙即可，能够大幅节省面板布局空间，适配高密度排布的按键阵列场景。引脚在PCB侧的占用区域避开了周边贴片元件的焊盘位置，布局时不需要为该元件预留过大的禁布区。

　　建模过程中对所有配合面的公差做了合理预留：按压帽与基座导向壁之间保留微小滑动间隙，既保证运动顺畅无卡涩，又不会间隙过大出现晃动松垮；卡爪的厚度与弹性变形量经过匹配，推入安装孔时的按压力控制在手工装配可轻松完成的范围，同时安装完成后卡爪的倒扣面与面板背面贴合牢固，正常按压操作时不会把元件从面板孔中顶出。外壳采用绝缘工程塑料材质，表面做哑光处理，既具备足够的电气绝缘性能，也能避免操作时手指打滑。这类元件在实际使用中，常被用于调压回路的参数设置、测试设备的功能触发、小型控制柜的手动操作，结构简单可靠，装配维护方便，三维建模完整还原了外部装配特征与内部运动配合关系，可直接用于面板布局校验、PCB干涉检查、装配工艺模拟以及设备操作端的人机工程验证。
