欧姆龙D3C-1220小型微动开关结构建模

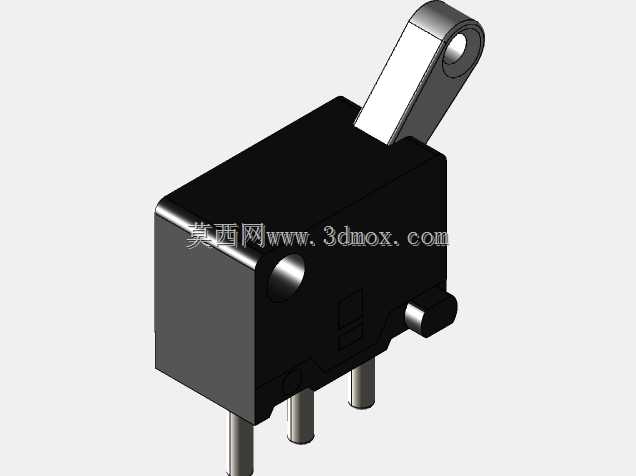

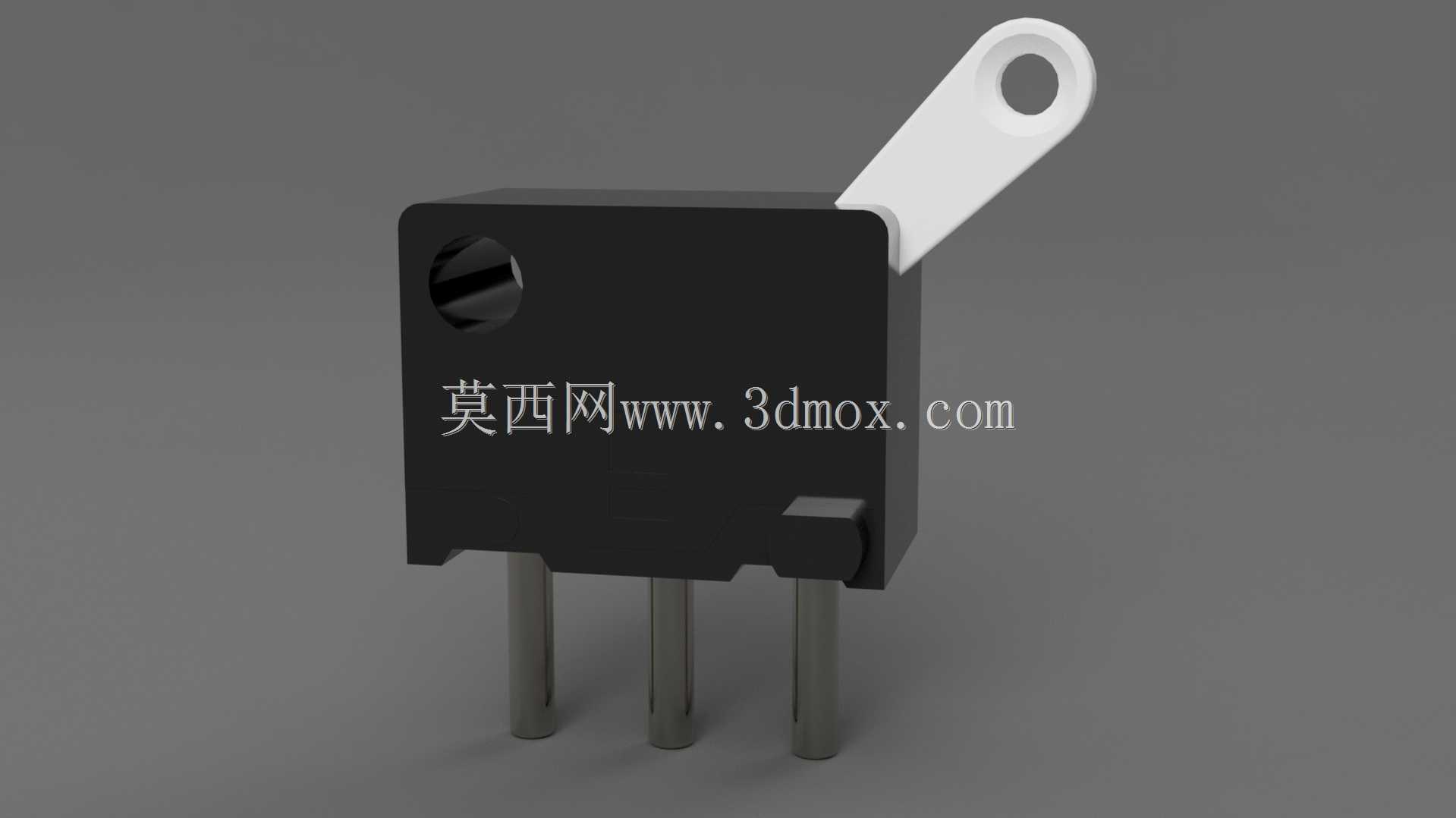

　　这款小型触发类开关的三维建模，完全围绕工控板卡、小型检测设备的实际装配需求展开，没有做多余的装饰性结构，所有几何特征都对应实物的装配与功能边界。先从安装适配性说起，模型底部保留了三根等距排布的直插式引脚，引脚直径、引脚间距完全匹配常规PCB板的通孔焊盘尺寸，引脚伸出本体的长度控制在常规波峰焊工艺要求的范围内，既保证焊接时的引脚吃锡深度，也不会因为引脚过长导致板卡背面装配干涉。开关本体为方正的黑色塑壳结构，塑壳的边角做了微小的倒角处理，对应实际注塑生产的脱模工艺要求，不会出现锐边刮伤操作人员或者导线绝缘层的问题，塑壳侧面预留的圆形凹位是生产过程中的定位孔，对应自动化装配线上的工装定位销，能保证元件在高速贴装或者手工插件时的位置精度。

　　顶部伸出的白色触发拨杆是整个元件的核心功能结构，建模时还原了拨杆的摆动角度范围，拨杆末端的圆孔是用于外接延长触发臂的安装位，在实际设备应用中，很多场景下开关本体不能直接接触被检测部件，就可以通过这个圆孔连接金属拨片或者塑料延伸杆，适配不同的触发距离与触发角度要求。拨杆与本体连接的位置做了隐藏式的转轴结构，模型上虽然没有拆分出单独的转轴零件，但预留的装配间隙完全符合实际零件的配合公差，不会出现结构干涉的问题。

　　从实际应用场景来看，这类开关常被用在小型自动化设备的位置检测、限位触发场景，比如3D打印机的原点复位触发、小型送料机构的到位检测、消费电子设备的舱门开合检测，这些场景都要求开关本身的体积足够小，不会占用过多的设备内部安装空间，同时触发力度稳定，长期使用不会出现触发失效的问题。建模过程中特意控制了整体外形的尺寸精度，本体的长宽高尺寸完全对应实物的安装边界，拨杆在自然状态下的最高位置、下压到触发临界点的位置都做了准确的还原，方便结构工程师在做整机装配时直接调用模型做干涉检查，不需要反复核对实物尺寸。

　　塑壳底部靠近引脚的位置做了一个微小的凸台结构，这个结构在实际装配时会贴合PCB板的表面，起到支撑作用，避免焊接时开关本体倾斜，也能防止焊锡丝顺着引脚爬到开关本体内部，影响内部触点的接触可靠性。模型上的所有分模线位置都做了贴合实际工艺的处理，没有出现不符合注塑生产逻辑的倒扣结构，拨杆表面的拔模斜度也按照实际塑料件的生产要求设置，保证模型如果用于后续的结构开模参考时，不会出现工艺性错误。

　　在做内部结构的简化处理时，因为外部装配不需要体现内部的触点、弹簧结构，所以模型将内部结构做了实体化处理，但保留了外部所有与装配、触发相关的特征，既减小了模型的文件体量，方便大装配体调用，也不会影响结构设计阶段的装配校验。拨杆的触发行程控制在常规微动开关的标准行程范围内，工程师在做机构设计时，可以直接根据拨杆的摆动范围计算触发凸轮或者触发块的安装位置，不需要额外预留调整余量。另外，塑壳表面的质感处理也对应实物的哑光阻燃塑料材质，渲染时的材质参数匹配实际工程塑料的表面粗糙度，方便做设备外观渲染时呈现真实的装配效果。对于需要做设备维护仿真的场景，这个模型也能准确还原开关更换时的插拔空间，本体周围预留的手指抓取空间、引脚插拔的行程距离都和实物一致，能直接用于维修流程的仿真演示。
