IV-25真空荧光显示管精细结构

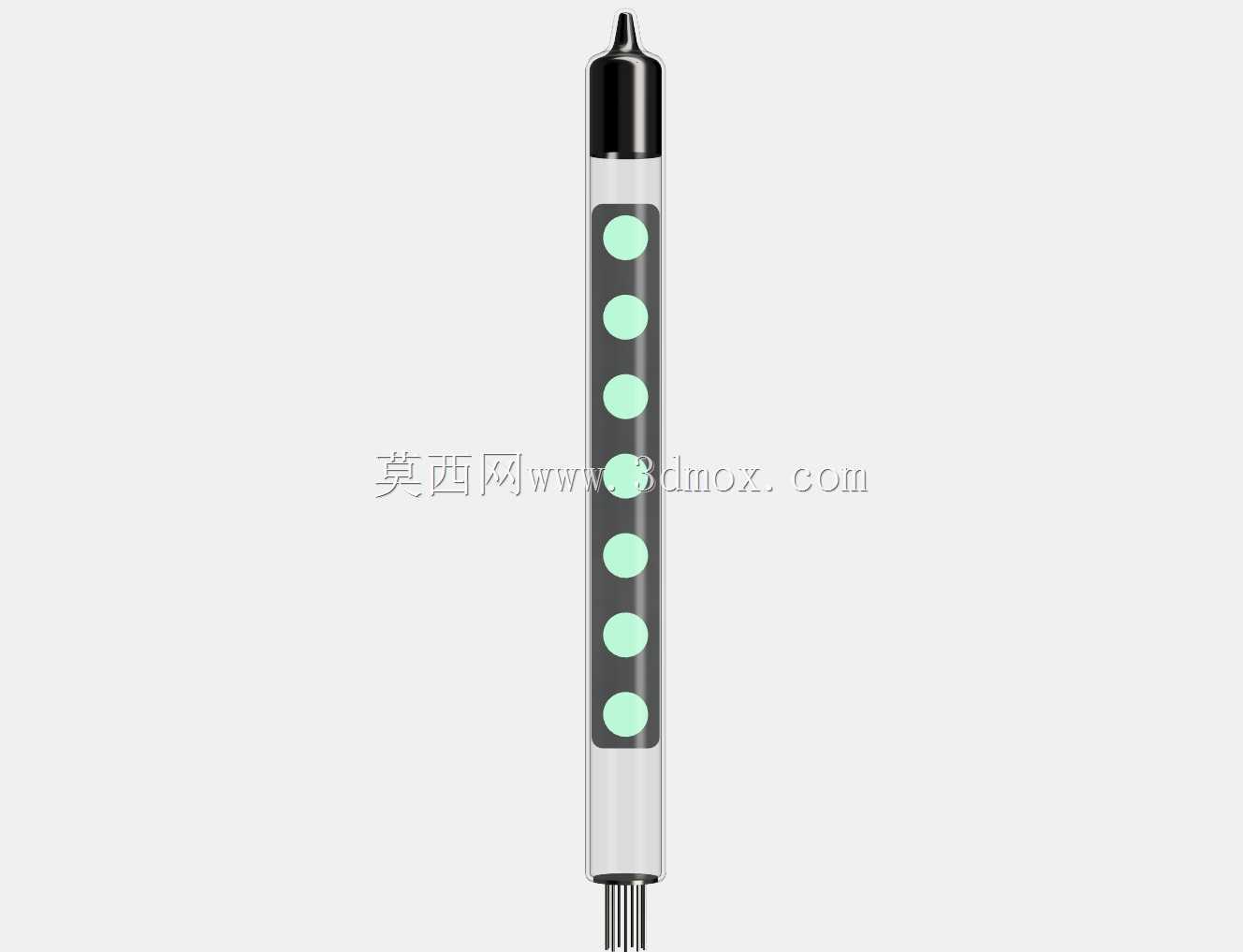

　　真空荧光显示管在早期工业控制面板、仪器仪表读数窗口、音频设备电平指示以及小型终端显示场景中应用广泛，其依靠阴极受热发射电子、栅极加速调控、阳极荧光粉受激发光的原理工作，具备发光亮度高、可视角度宽、低照度环境辨识度强、驱动逻辑简单的特点。这款IV-25型号属于细长柱状多段位显示器件，管体整体为竖直长杆形态，外壳采用透明玻璃真空封装，顶端为黑色封接绝缘端帽，底端引出金属插针用于电路板焊接固定。

　　从结构建模角度拆解，管身中段沿轴向均匀排布七处圆形发光阳极点位，每处点位对应独立荧光显示区段，黑色遮光基底将各发光区域分隔，避免相邻段位光线串扰；玻璃外壳保留完整圆柱曲面特征，建模时需还原玻璃壁厚、端部封接过渡圆角以及内部电极支撑结构的相对位置。底端引脚区域做缩径处理，金属插针沿管体轴线方向伸出，引脚间距适配标准PCB焊盘排布，安装时可直接插入对应孔径的电路板，经波峰焊或手工焊接完成电气连接。

　　实际选型装配时，细长管体的径向占用空间极小，适合在面板纵深有限、需要竖向排列状态指示的设备中布置，例如老式数控操作台的通道状态指示、实验仪器的参数档位显示、复古音频设备的音量电平柱。建模过程中需重点把控几处装配边界：顶端封帽外径略大于玻璃管身，插入面板开孔时要预留封帽的避让间隙；底端引脚伸出长度决定焊接后板体到管身肩部的距离，布局时要避免管体底部与板上较高元件发生干涉；发光段位的中心间距要和面板丝印标识一一对应，保证外部观察时每个光点对准标注位置。

　　器件内部的阴极灯丝沿管腔轴向贯穿，栅极网状结构包覆在阳极外侧，三维建模时可将内部电极简化为可视的支撑骨架，既保留真空器件的结构辨识度，又控制整体装配复杂度。玻璃外壳的光学特性在渲染阶段可设置半透明材质，清晰呈现内部发光圆点的排布规律，黑色端帽与引脚采用金属哑光质感，还原实物的装配观感。这类显示器件不同于现代贴片LED模组，其柱式外形自带复古设备的结构特征，在复刻老旧工业仪表、搭建教学演示样机、做电子设备外观验证时，完整的三维结构能帮助工程师提前确认面板开孔尺寸、引脚焊接空间以及多管并排排列的间距，避免样机加工阶段出现管体干涉、显示对位偏差的问题。
