小型双轴舵机底盖替换结构设计

　　在桌面级小型机械臂、微型航模舵面控制、小型自动化执行工位的选型过程中，常遇到标准单轴舵机无法满足双侧同步输出需求的问题——常规市售微型舵机多为单侧出轴设计，当需要在舵机两侧同步安装摇臂、实现对称力矩输出时，要么采购成本更高的专用双轴舵机，要么需要对现有单轴舵机进行结构改造，而改造过程中最容易出现的问题就是底盖适配性差，要么安装后干涉舵机内部齿轮组运转，要么固定孔位不对齐导致壳体受力不均，长时间运转后出现壳体开裂、齿轮偏磨的故障。

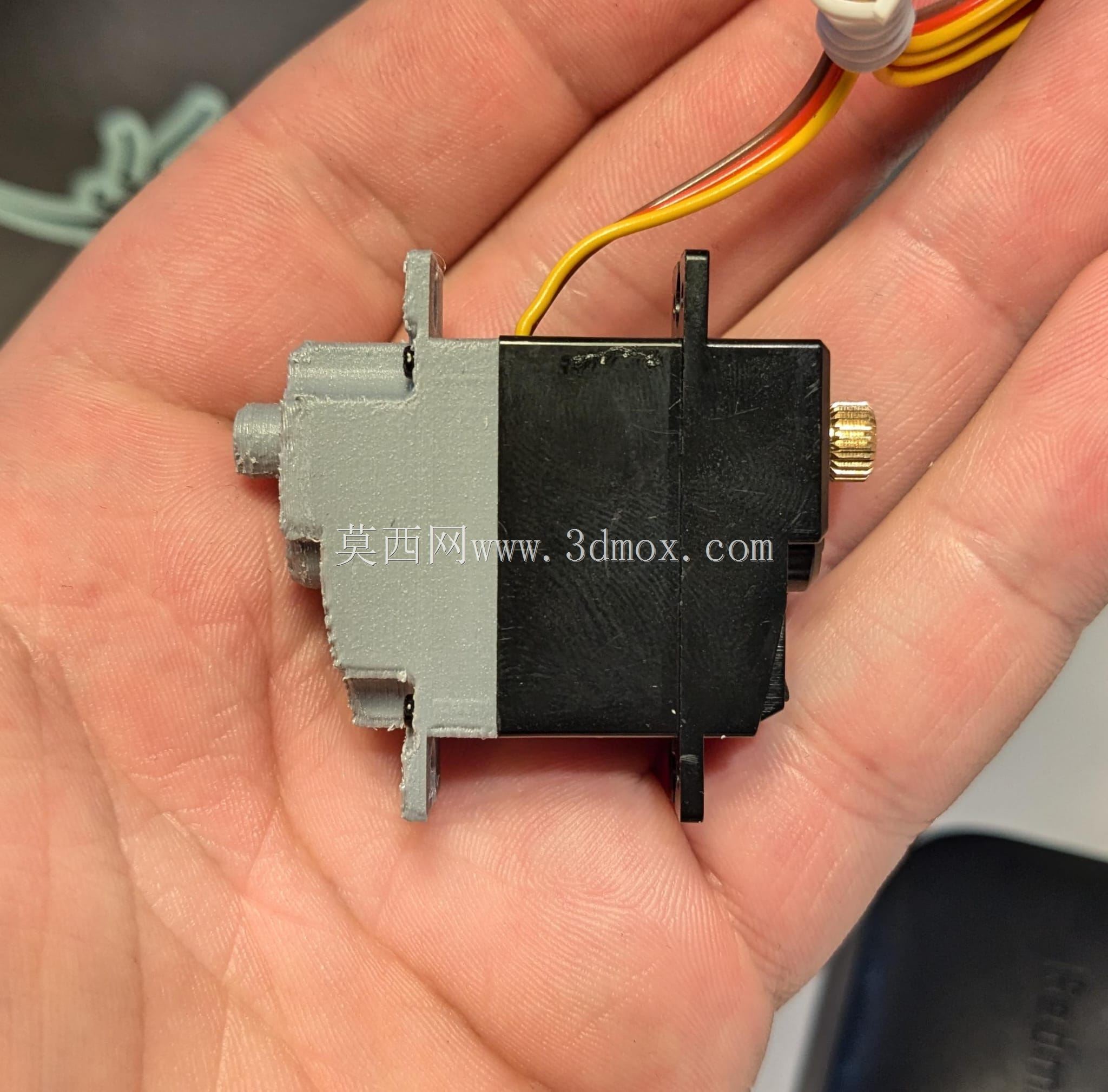

　　这套替换底盖的设计，核心是针对常见微型舵机的壳体安装边界做适配，保留原舵机的上壳体、齿轮组、驱动电路与动力输出核心结构，仅替换底部端盖，在原单轴输出的对侧增加对应出轴避让位，让原本仅单侧出轴的舵机可以实现双侧轴同步输出，不需要改动舵机内部的齿轮传动结构，也不需要额外增加传动零件，仅通过底盖的结构替换就能完成单轴舵机到双轴舵机的改造，大幅降低小批量项目的配件采购成本。

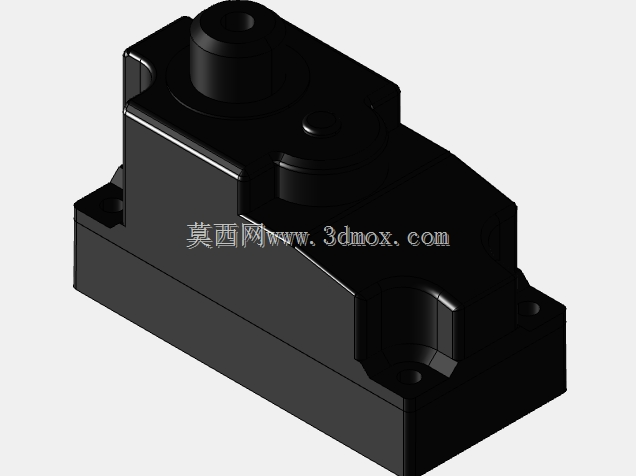

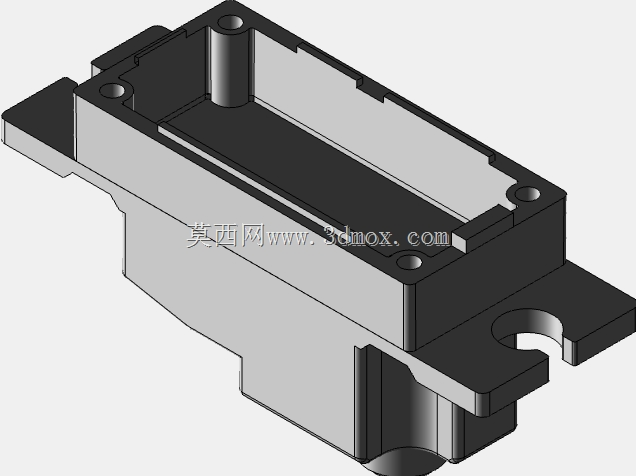

　　从实际安装边界来看，该底盖完全匹配原舵机的壳体卡扣与螺丝固定位，安装时不需要对原舵机上壳做任何切削、打磨处理，底盖与壳体的配合间隙控制在0.1mm以内，既可以保证装配后不会出现松动错位，也不会因为过盈配合导致壳体挤压变形，影响内部齿轮的啮合间隙。底盖对应输出轴的位置设计有标准的轴套避让槽，槽体同轴度控制在0.05mm以内，避免输出轴转动时与底盖发生摩擦，增加不必要的运转阻力，甚至导致舵机堵转烧损驱动板。

　　考虑到个人用户与小批量试制的加工便利性，该底盖的结构完全适配FDM与光固化3D打印工艺，所有结构均做了最小壁厚优化，最薄位置壁厚不小于1.2mm，既可以保证打印过程中不会出现结构翘曲、断连，也能满足舵机安装后的结构强度要求，在舵机额定扭矩输出工况下，底盖不会出现形变、开裂的问题。底盖表面没有多余的装饰性结构，所有加强筋均沿着螺丝固定位与轴承受力方向布置，在尽可能降低零件重量的同时，最大化提升结构刚性，避免舵机频繁正反转时底盖出现共振异响。

　　在实际应用场景中，改造后的双轴舵机可以直接替换小型机械臂的关节舵机，实现双侧摇臂同步固定，解决单轴舵机单侧固定时受力偏载的问题，提升关节运转的稳定性；也可以用于微型航模的副翼、升降舵控制，双侧出轴可以让舵面受力更均匀，减少高速飞行时舵面的震颤；在小型自动化设备的工位切换、料门开合机构中，双轴输出的结构可以同时驱动两侧联动机构，不需要额外增加连杆传动，简化整体机构的设计复杂度。

　　设计过程中重点规避了几个常见的改造缺陷：一是底盖与内部电位器的避让空间做了冗余设计，不会因为底盖安装压迫电位器导致舵机中位偏移；二是固定柱的高度与原底盖完全一致，锁紧螺丝后不会出现壳体受力不均导致的齿轮卡滞；三是出轴位置的端面与原舵机输出侧端面齐平，安装标准舵机摇臂时不会出现轴向窜动，摇臂固定螺丝可以完全锁紧，不会出现运转过程中摇臂松脱的问题。对于需要小批量使用双轴微型舵机、又不想承担过高专用配件成本的开发者来说，这种替换底盖的方案可以直接复用现有库存的单轴舵机，不需要重新调整整体机构的安装孔位，替换后舵机的整体外形尺寸与原单轴舵机几乎一致，不会出现安装空间不足的问题，适配所有原单轴舵机的安装支架与固定结构。
