微型深沟球轴承Z609精密结构设计

　　在小型精密传动与支承结构的选型过程中，微型深沟球轴承往往决定整套机构的回转精度与运行寿命。Z609这一规格的轴承，内径9mm、外径24mm、宽度7mm，属于典型的小尺寸径向支承件，常见于小型电机输出端、精密仪器转轴、办公自动化设备、小型泵阀联动机构以及空间受限的旋转工位。这类轴承的核心作用，是在承受径向载荷的同时兼顾一定量的轴向载荷，通过内圈、外圈、滚动体与保持架的配合，将轴系运转时的滑动摩擦转化为滚动摩擦，从而降低摩擦阻力、减少温升并维持轴的回转中心稳定。

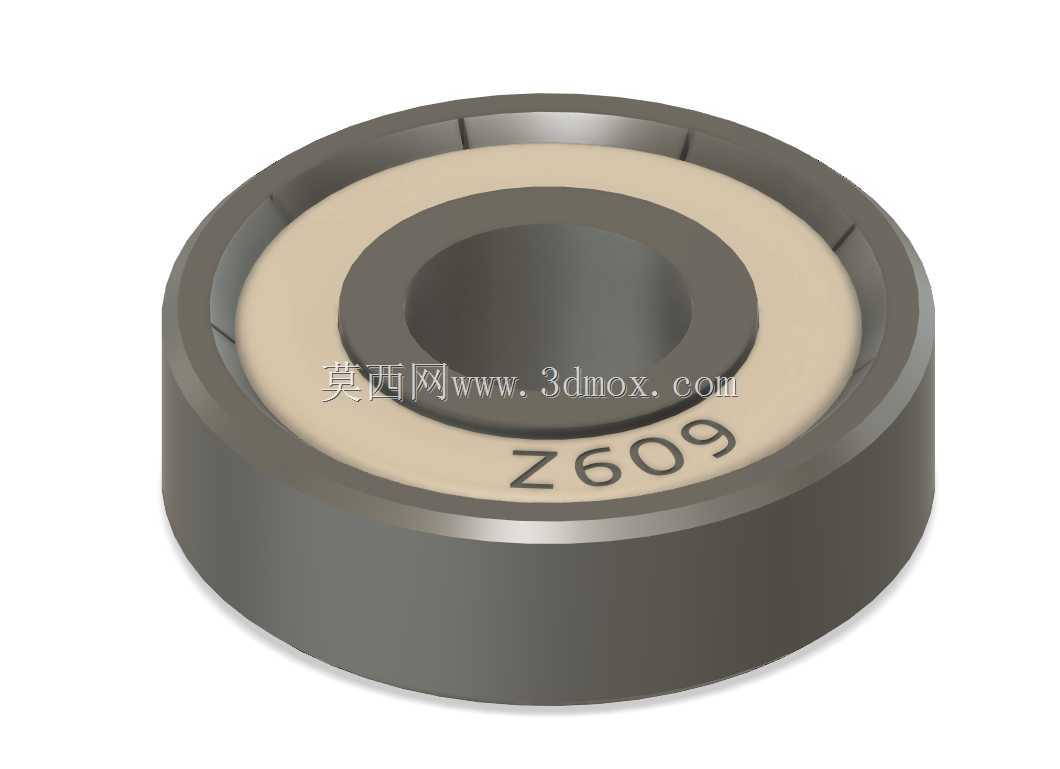

　　从结构上看，该模型还原了带密封盖的深沟球轴承形态：内外圈采用同轴环形结构，滚道截面为与钢球曲率匹配的圆弧槽，保证钢球在滚道内多点接触并均匀承载；中间的保持架将滚动体沿圆周方向等距分隔，避免钢球之间相互摩擦与堆叠，使各滚动体受力趋于一致。两侧的密封盖与外圈沟槽配合，内圈唇边形成窄间隙或接触式密封，能够阻挡外部粉尘、碎屑及少量液体进入滚道，同时防止内部润滑脂外泄，这一点在开放式或多尘工况下尤为关键。模型端面上的Z609标识对应规格代号，便于在装配体中快速识别型号与安装方向。

　　设计这类轴承模型时，首先要锁定的是安装边界：9mm内孔与轴颈一般采用过渡或小过盈配合，24mm外径与轴承座孔多为过渡配合，7mm宽度决定了轴向占位，轴肩与座孔挡肩的高度需低于内圈倒角和外圈倒角，以保证端面贴合并留出拆卸空间。建模过程中应保证内外圈同轴度、滚道曲率中心位置以及钢球中心圆直径的准确性，保持架兜孔与钢球之间保留合理间隙，密封盖与内外圈之间既不能干涉转动，也不能间隙过大失去防护作用。倒角与圆角的处理不仅影响装配，还关系到热处理后的应力集中水平。

　　在实际设备中，该轴承多用于转速较高、载荷较轻到中等的部位。例如小型驱动电机两端支承轴转子，要求轴承径向跳动小、运转噪声低；精密仪表与阀门调节机构中，它支撑阀芯或连杆回转轴，保证重复定位稳定；小型输送辊、风扇叶轮和模型动力装置中，则依靠其紧凑尺寸实现轻量化布局。选型时需结合轴径确定内孔，根据座孔空间校核外径与宽度，再按载荷方向、转速、润滑方式与密封要求判断是否采用带防尘盖或密封圈版本。装配时应避免通过滚动体传递压装力，内圈受压装轴、外圈受压入座，防止滚道受伤导致早期失效。

　　三维建模层面，完整表达该轴承需要呈现内外圈、钢球阵列、保持架与密封件的层次关系，并在装配体中保留与轴、孔配合的基准面。对于结构工程师而言，清晰的轴承外形与尺寸边界可直接用于干涉检查、轴系跨距布置和润滑密封方案校核；对于运动仿真，则可将其作为旋转副的支承参考，评估轴系在径向与轴向受力下的工作状态。整体而言，Z609微型轴承虽结构紧凑，却是小功率旋转设备中保证精度、可靠性与使用寿命的基础零件。
