直角转向连杆角传动机械结构

　　该角传动机构用于在两根轴线呈空间折角布置的轴端之间传递往复运动，常见于阀门驱动、小型操纵连杆、仪器仪表执行端以及紧凑型自动化设备内部。现场管路或机架往往无法保证输入、输出构件同轴布置，直接刚性连接会产生附加弯矩，使轴承受偏载、密封件过早磨损；该结构通过中部弯折支架与两侧连杆、铰接销形成过渡，把一端的推拉动作转换到另一方向，保持运动连续并补偿装配中的微小角度偏差。

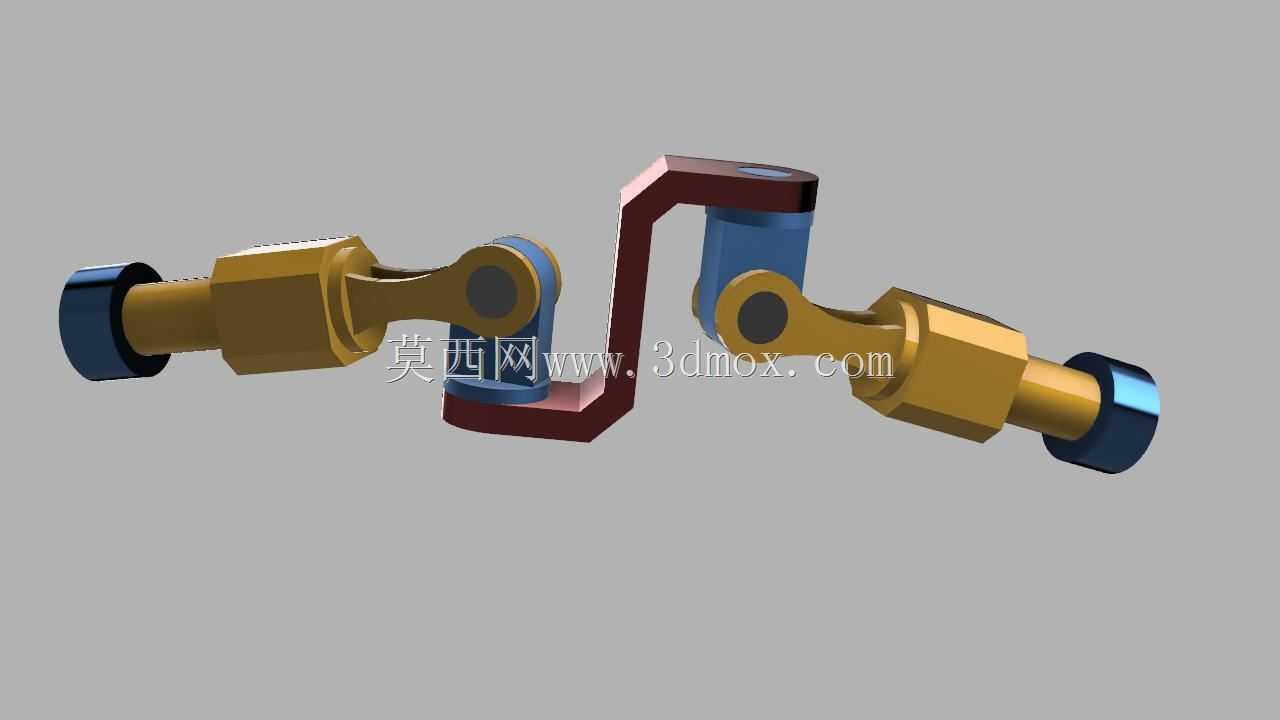

　　从结构组成看，两侧轴端采用带六角夹持段的杆体，便于扳手锁紧或与执行器、阀杆对接；端部圆柱段可装入衬套或轴承位，承担径向支撑。连杆两端分别以销轴与轴端摇臂、中部摆块连接，销轴孔与端面保持垂直，铰接处留有转动间隙，避免机构在折角位置卡死。中部弯折支架构成安装基准，其折弯轮廓避让连杆运动轨迹，两侧立板提供销轴支撑，使传力路径形成封闭框架。蓝色摆块在支架内随连杆摆动，承担换向过程中的中间铰接作用，受力方向在一个运动周期内不断变化，因此孔位周边需要保证足够壁厚。

　　设计时先确定输入、输出轴的空间夹角与端点距离，再按位移传递关系布置各铰接点。铰接点间距直接影响摆角和传力比：连杆过短会使压力角增大、侧向分力上升，过长则占用空间并降低刚性。轴端行程需与连杆摆角匹配，在极限位置保留余量，防止机构进入止点后出现锁死或冲击。销轴直径按接触面压和剪切载荷校核，衬套可选用铜合金或自润滑材料，以适应低速往复摆动、维护空间有限的工况。

　　安装边界方面，轴端支撑位应保持同轴，中部支架需固定在刚性基座上，固定面与销轴方向的平行度要控制，否则连杆会产生别劲。弯折支架内侧与摆块、连杆之间应预留侧向间隙，外围还要留出扳手操作和销轴拆装空间。轴端六角段可作为锁紧和调节部位，装配时通过改变杆端旋合长度微调初始位置，使输入、输出行程在全范围内对应。整体结构紧凑，适合空间受限、需要改变传动方向的低速操纵与执行机构，也可作为机械原理教学、运动干涉检查和非标设备方案验证的参考结构。
