L296P直插多引脚功率稳压芯片结构

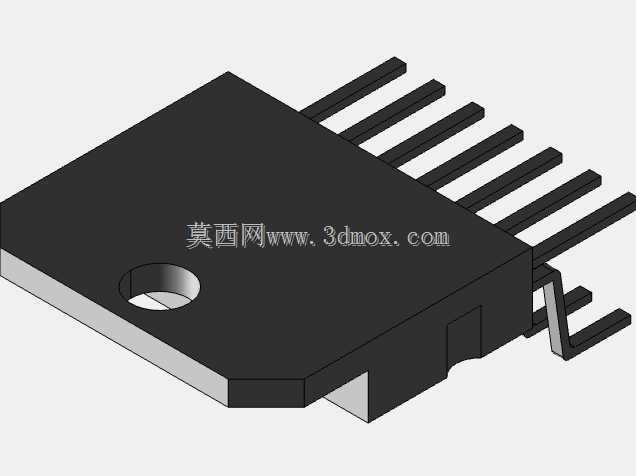

　　这款L296P属于直插式功率开关稳压类半导体器件，采用Multiwatt-15类封装形态，在工业控制板、电源模块、驱动板和老旧设备维修替换场景中十分常见。建模时先从封装本体入手，主体为黑色塑封矩形块，边角做了工程上常见的倒角与局部台阶处理，避免装配过程中应力集中，也符合注塑封装的脱模特征。本体一侧伸出多根平行引脚，引脚间距、宽度和折弯高度按照直插功率器件的常规排布还原；其中部分引脚在靠近本体处形成阶梯弯折，用于插入PCB后保持本体与板面之间的设定高度，既保证焊接时焊锡爬升空间，也为底部散热和清洗留出走液间隙。

　　从实际用途看，这类器件承担降压稳压与功率变换功能，外围电路通常配合电感、二极管、电容和采样电阻构成闭环输出。设计电路板时，不能只把它当作普通逻辑芯片处理：大电流回路要尽量短，功率引脚对应的铜箔需要加宽，并在散热片或敷铜区域布置过孔，帮助把塑封本体和金属散热部分的热量传导到板层。模型中保留了本体上的安装圆孔特征，该孔位用于配合螺钉将器件压紧在散热面上，装配时需要在绝缘片、导热垫和螺钉扭矩之间取得平衡——压得过松会增大热阻，压得过紧又可能造成塑封开裂或引脚受力偏移。

　　外形边界方面，引脚展开后横向占用明显大于芯片本体，三维布局时应在引脚外侧预留弯脚、返修和波峰焊治具空间；本体高度方向则要兼顾上方线束、外壳和散热片的干涉。多引脚呈单列密集排列，插装方向一旦错误，通电后容易造成器件损坏，因此外壳轮廓、端部缺角或定位特征在模型中都应清晰表达，便于工装夹具和丝印框对位。

　　结构建模的重点不在复杂曲面，而在封装细节的工程一致性：引脚根部圆角、塑封分型线、底部裸露散热面、安装孔沉台以及引脚末端轻微倒角，都会影响装配检查和干涉判断。对于电源设计人员，该三维结构可用于核对PCB封装、散热器间距、接插件高度和整机壳体内腔；对于维修测绘人员，则可直接依据引脚排布确认替换器件的安装姿态。把焊点、板厚、绝缘垫片和螺钉一并放入装配后，还能提前发现引脚穿板长度不足、散热片压接偏移、塑封本体与相邻电容碰撞等现场问题，从而减少样机阶段的反复改板。
