BSPP内螺纹多层管紧固直通接头

　　在民用给排水、暖通管路以及小型流体设备的装配现场，复合多层管的端口密封与固定一直是容易出渗漏隐患的环节，这款直通紧固接头正是针对PEX-AL-PEX 26×3mm铝塑复合管的端接需求开发，一端采用BSPP3/4也就是G3/4规格的内螺纹接口，可直接对接同规格外螺纹阀件、泵体接口或预制管路端，另一端通过卡压锁紧结构抱紧复合管外壁，完成刚性管路与柔性复合管之间的过渡连通。

　　从现场使用逻辑来看，这类接头最常出现在壁挂炉进出水管路、净水设备主管路、小型工装水循环系统以及暖通分集水器的外接段，铝塑复合管本身兼具金属管的抗弯刚度和塑料管道的耐腐蚀特性，但管壁为多层复合结构，普通卡套接头如果咬合深度控制不当，很容易切穿内层PEX层造成慢性渗漏，或是压接力度不足导致管路带压时脱出。这款接头的内部结构做了分层适配：端口内嵌的锁紧卡环带多道环形咬齿，压合时齿尖均匀嵌入复合管外层PEX材质，不会直接触碰中间铝层；内侧设置的弹性密封环贴合管外壁形成径向密封，螺纹对接端则预留了标准密封端面，装配时搭配生料带或密封垫片即可完成端面密封，两道密封结构互不干扰，即便长期处于通水带压状态，也能抵消管路轻微热胀冷缩带来的密封间隙变化。

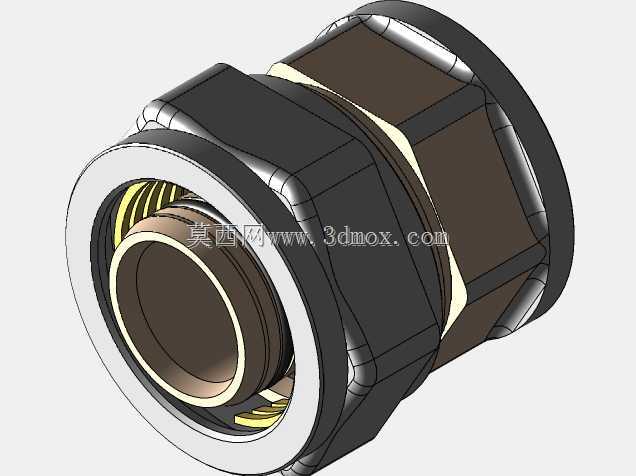

　　建模过程中优先还原了实际零件的装配边界：接头外部中段加工出六方拧动面，宽度适配常规活动扳手的开口尺寸，现场装配时不需要专用工装即可完成拧紧作业；两端的外径差、内孔通径都按照实际零件测绘尺寸还原，内孔通径全程做等径过渡，没有突兀的缩径台阶，通水时不会在此处形成额外的紊流阻力。接头的轴向总长度、螺纹段旋合深度、卡套端的插管深度都严格对应实物参数，选型人员在做管路布局时，可以直接把模型调入装配体，校核接头和周边阀件、设备外壳之间的操作空间——尤其是六方面的扳手回转空间，避免出现管路排布完成后扳手无法就位、后期装配只能强行拧动导致螺纹滑牙的问题。

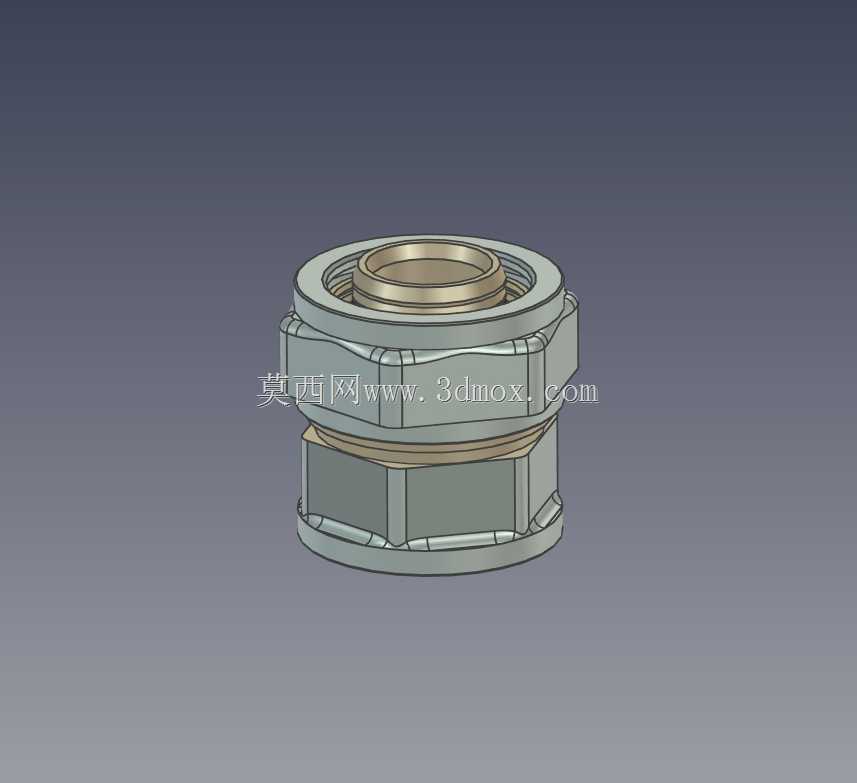

　　结构细节上，接头本体采用金属切削成型的外形过渡，棱边处的倒角、卡环槽的限位台阶、内螺纹的退刀槽都做了完整还原，没有做省略特征的简化处理。做管路干涉检查时，可以直接通过模型看到复合管插入后的最大外轮廓，确认管路弯曲段和接头端部不会出现管壁弯折死折；在做维修拆解模拟时，也能直观看到锁紧螺母的旋出行程，判断周边是否预留了足够的拆解空间，不用等到样机装配阶段才发现操作距离不足的问题。
