Maxon微型行星减速直流电机结构

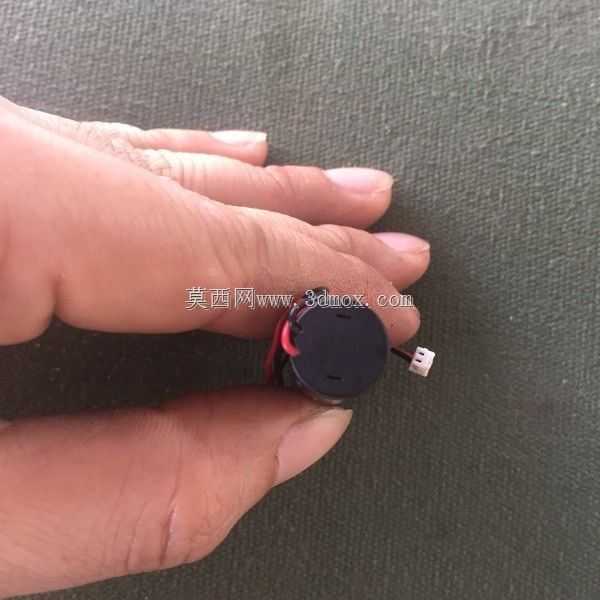

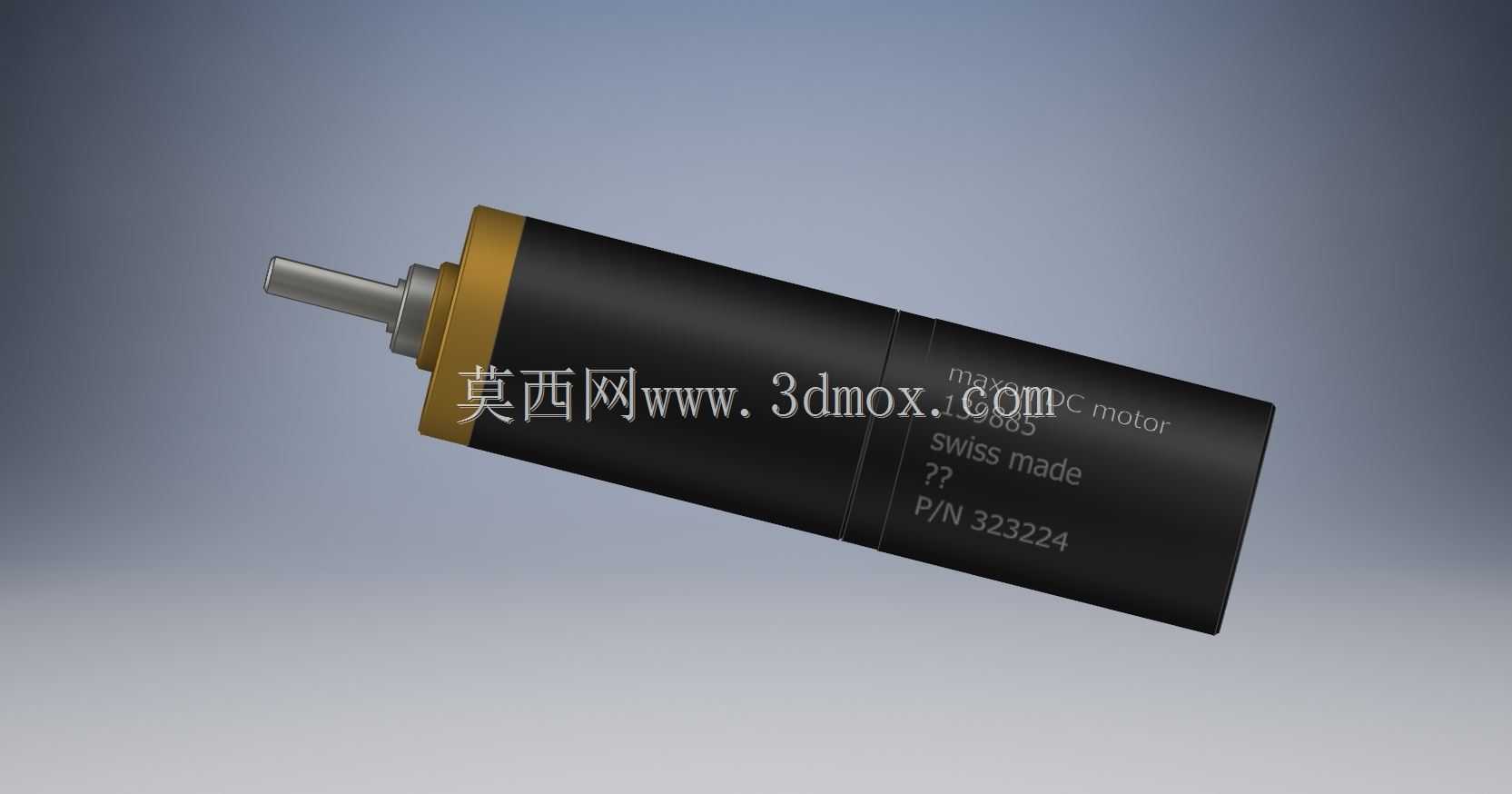

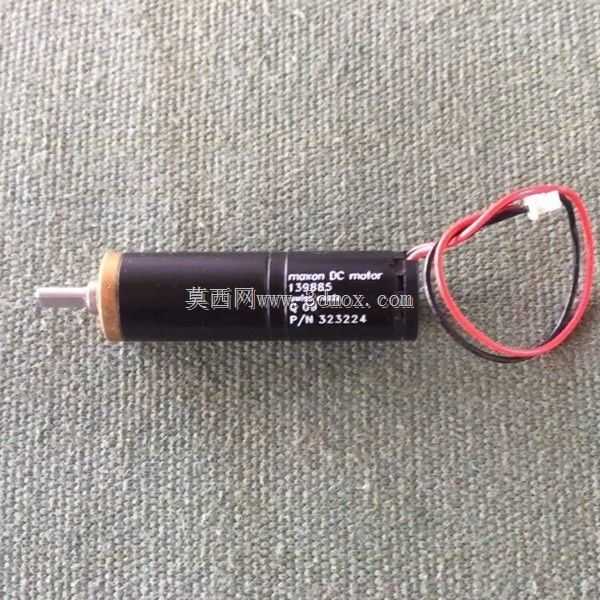

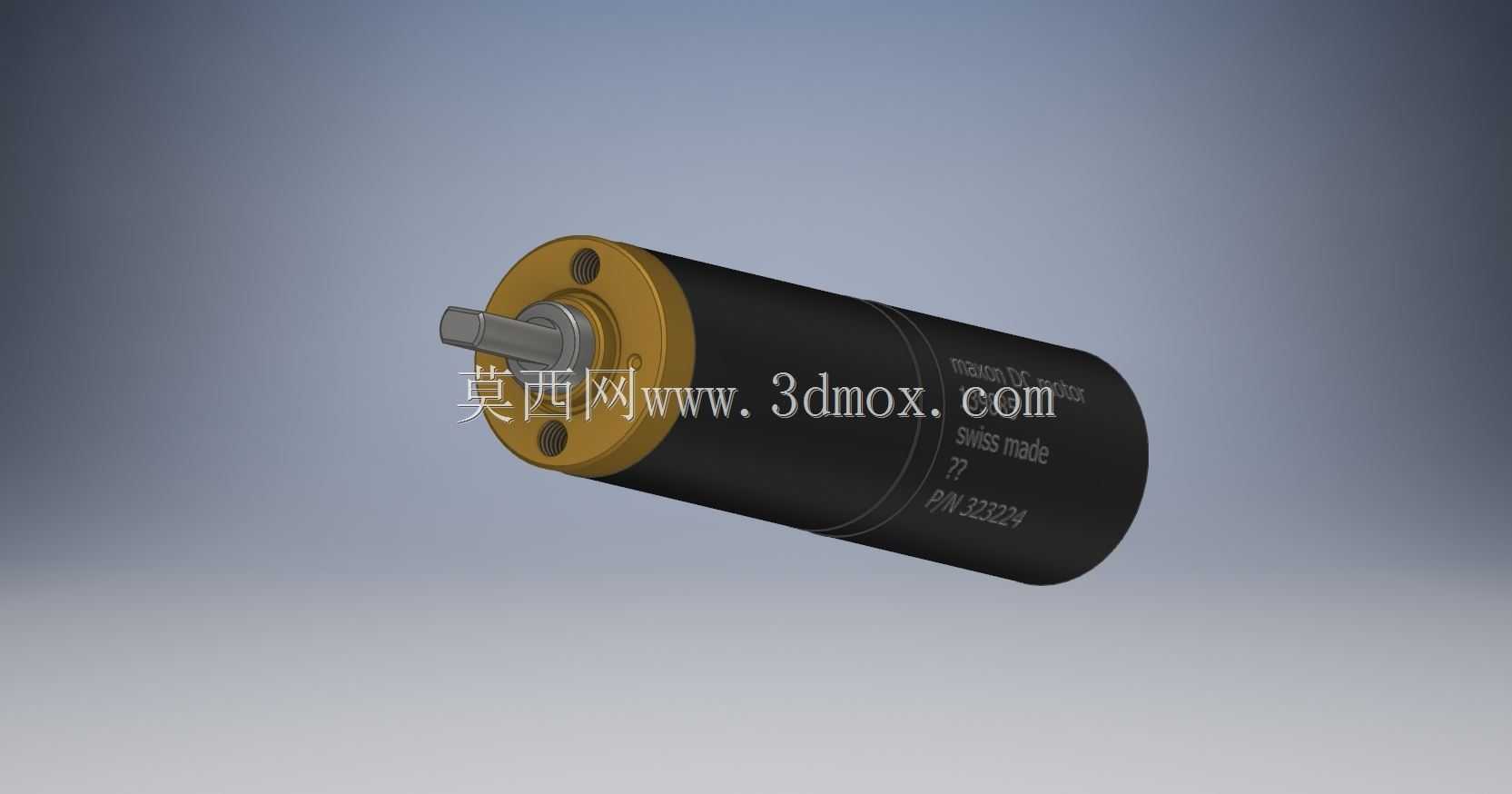

　　这类带行星齿轮头的微型直流电机，常见于对安装空间敏感、又需要稳定低转速输出的小型传动机构中。实际选型时，工程师往往不是先看功率曲线，而是先确认设备内部留给电机的轴向和径向边界，再反推能否容纳减速箱、输出轴以及接线或尾部编码器位置。该模型呈现的是一种直径约13mm的细长圆柱式驱动单元，主体由高速直流电机段与前端行星减速段串联组成。电机本体外壳承担磁路、防护和安装基准三重作用，表面平整，适合在孔座、夹套或V形支撑结构中定位；前端金色环带区域对应减速箱与电机壳体的连接过渡，既传递内部齿轮系的定位关系，也在外观上区分动力发生段与减速输出段。输出轴从减速箱中心伸出，轴径较小，适合通过联轴器、微型齿轮、带轮或直接驱动轻载执行件。

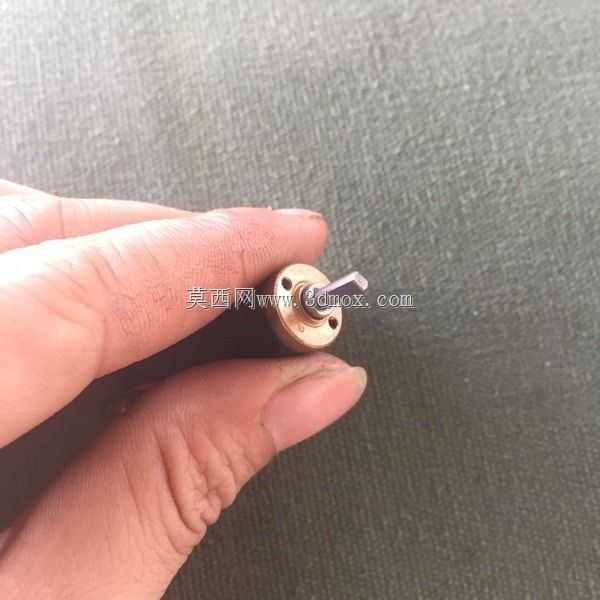

　　轴伸长度需要在整机布局阶段重点校核：过短会导致联轴器无法装夹，过长则可能在受径向载荷时增加弯曲风险。对于这类小尺寸电机，安装边界不能只看产品标称长度，还应预留装配公差、热膨胀、导线弯折半径以及维护拆卸空间。从功能上看，直流电机本体负责将电能转换为高速旋转，内置行星齿轮头则把高转速、低扭矩转换为更低转速、更高扭矩的输出。行星结构的优势在于多个行星轮共同分担载荷，传动路径围绕中心轴线对称布置，因此整机外形可以保持紧凑圆柱状，便于嵌入仪器仪表、医疗装置、自动化夹具、小型阀门执行器或精密送料机构。相比普通直出电机，带减速头的方案在低速运行时更容易获得可控扭矩，也能降低负载波动对电机转速的直接影响。设计这类三维模型时，结构表达应抓住几个关键关系。第一是同轴度，电机轴、太阳轮、行星架、内齿圈和输出轴必须围绕同一轴线展开，任何偏心都会在装配中表现为卡滞、噪声或磨损。第二是分段比例，高速电机段通常较长，内部容纳电枢、磁钢、换向结构和轴承；减速段相对较短，但直径可能与电机段接近或略作台阶变化。第三是输出轴与前端盖的细节，轴肩、挡圈位置、轴承支撑点和箱体止口共同决定载荷传递路径。第四是外表面标识与真实件的对应关系，壳体上的品牌、零件编号和制造地信息虽然不影响运动仿真，但能提升模型在装配展示、维修培训和选型沟通中的识别度。在实际设备中，这类电机的应用并不局限于单一行业。凡是需要小型旋转驱动且空间狭窄的场合，都可能采用类似结构，

　　例如实验室分析仪器中的样本盘转动、小型泵阀开度调节、光学设备调焦机构、机器人末端执行器、自动门锁以及精密电子装备中的进给动作。由于转速和扭矩经过减速级匹配，设计人员可以在较小电流下获得较大启动力矩，但也要注意减速箱存在效率损失、回程间隙和润滑寿命问题。若用于频繁正反转或定位精度要求较高的机构，仅靠普通齿轮头可能不足，需要进一步核算齿隙、扭转刚度和负载惯量匹配。外形建模时，圆柱主体宜采用旋转特征生成，再叠加前端轴承座、输出轴、尾部端面和标识区域。行星齿轮部分即使在外观模型中不完全展开，也应在内部结构或剖面表达中体现太阳轮、行星轮、内齿圈和行星架的层级关系。对于装配工程师而言，这些内部层级直接关系到干涉检查：外壳内壁不能与转子冲突，

　　行星轮不能与箱体摩擦，输出轴后端需要有足够支撑，电机与减速箱连接螺钉或压配位置不能侵占内部齿轮空间。安装方式上，圆柱壳体通常采用径向抱紧或前端面定位。径向抱紧适合装拆频繁的样机阶段，但夹紧力过大可能导致壳体变形，影响内部气隙或齿轮运转；前端面安装则更稳定，需要在设备支架上设计止口与螺钉孔。若输出端存在皮带拉力、齿轮啮合力或偏心负载，应尽量让载荷靠近前轴承，避免悬臂过长。选型和建模都不能忽视轴端负载边界，因为微型减速电机的齿轮和轴承对径向力较为敏感，超出允许范围后即使外形能够安装，寿命也会明显下降。热边界同样需要纳入整机考虑。小电机在堵转、频繁启动或密闭腔体内工作时，热量不易散出，外壳温度上升会改变磁钢性能和润滑状态。三维布局时应避免将电机紧贴热敏元件，也不要让导线长期接触高温壳体。若设备内部存在振动，还需在固定方式上增加防松措施，例如抱紧缝、止动垫圈或螺纹胶，但不能以牺牲同轴度为代价。总体而言，该模型的价值在于把一个看似简单的圆柱驱动件拆解为可识别的工程对象：前端是输出与减速，中段是电机动力，尾部是电气与支撑边界。围绕这些区域进行尺寸校核、安装设计和传动匹配，才能让微型直流减速电机在紧凑设备中稳定发挥作用。
