SP13七芯IP68防水公母连接器组件

　　这套SP13规格的七芯防水连接器，采用公头与母头配对装配的结构形式，定位在需要长期暴露于潮湿、淋水或粉尘环境中的电气互联场景。户外照明、景观工程、小型自动化设备、传感器布线、车载或船载低压信号回路，都会遇到线缆分段连接、后期维护拆装以及设备端进线密封的问题；普通航空插头在防护等级、锁紧可靠性和现场安装便利性之间往往难以兼顾，而这类IP68等级的螺纹锁紧连接器正是针对这些边界条件发展出来的。

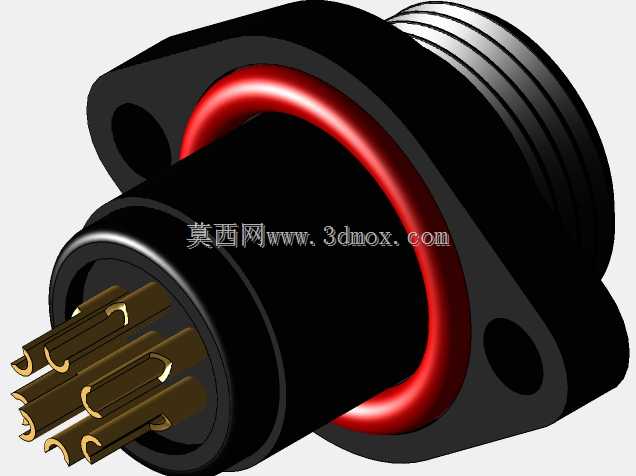

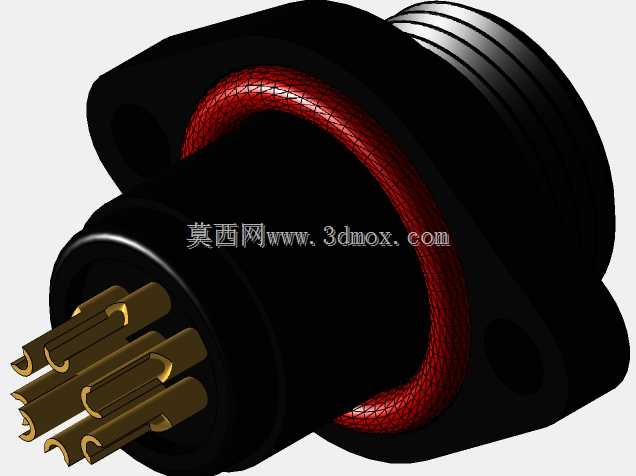

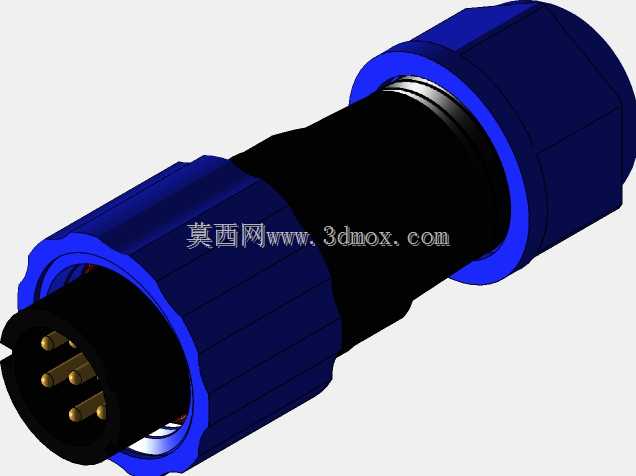

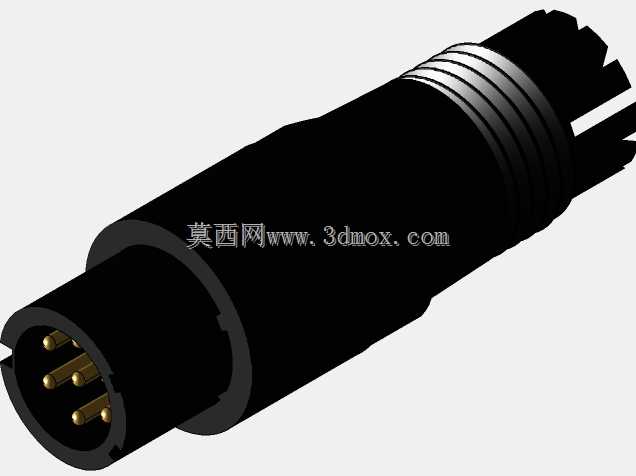

　　从实际用途看，七针配置更适合多芯信号、低压控制或小电流电源混合传输。针数不多，意味着装配时穿线、焊接和孔位识别压力较小；同时又能覆盖常见传感器供电、开关量信号、通讯线或小型执行器控制线的需求。公头端插针外露，母头端插孔内置，配对后插合面被外壳和密封圈包裹，可减少手指误触带电件的风险，也能避免外部水汽直接沿接触件间隙渗入。模型中保留了公母两端的六角锁紧螺母、尾部电缆密封结构以及带两螺栓孔的法兰安装座，这些细节直接决定了产品在机柜、壳体或设备面板上的安装方式。

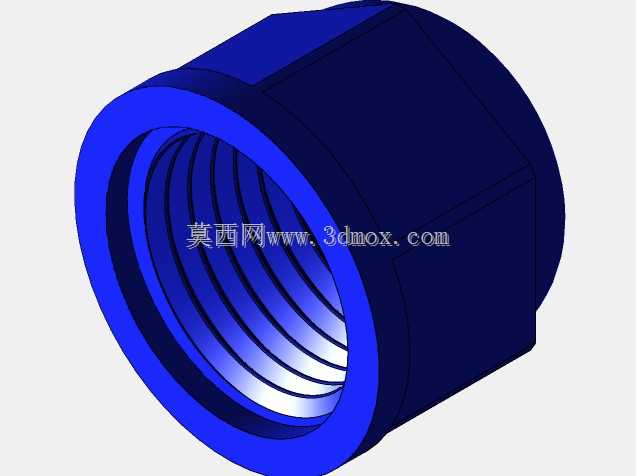

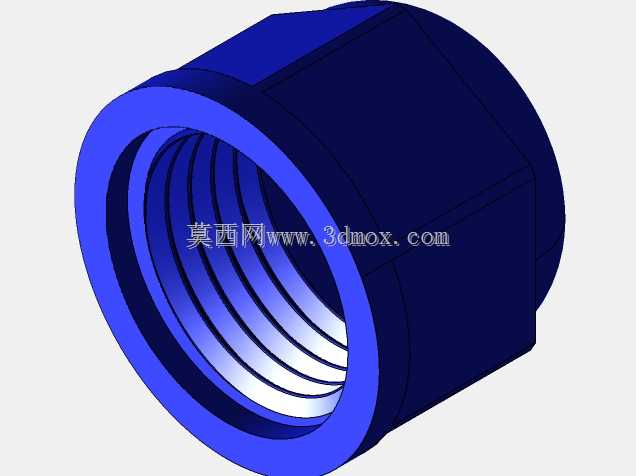

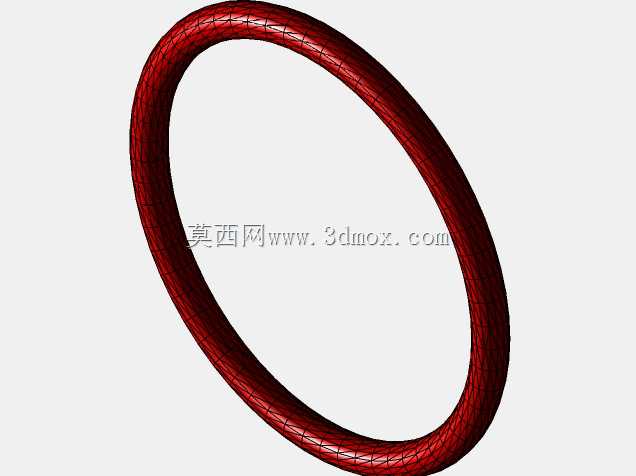

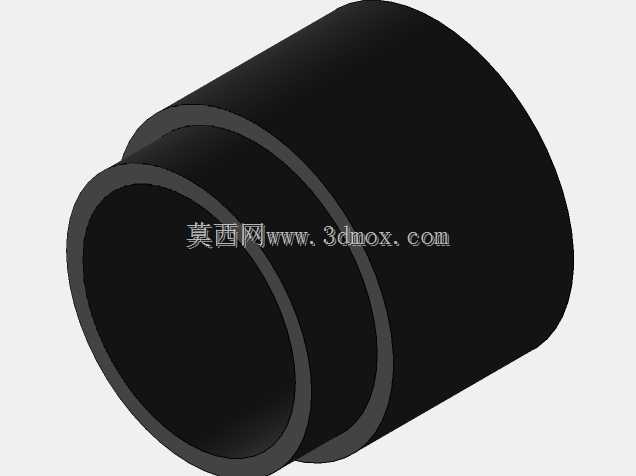

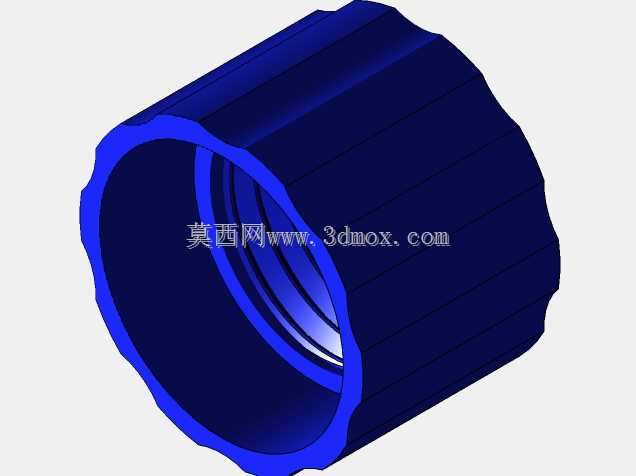

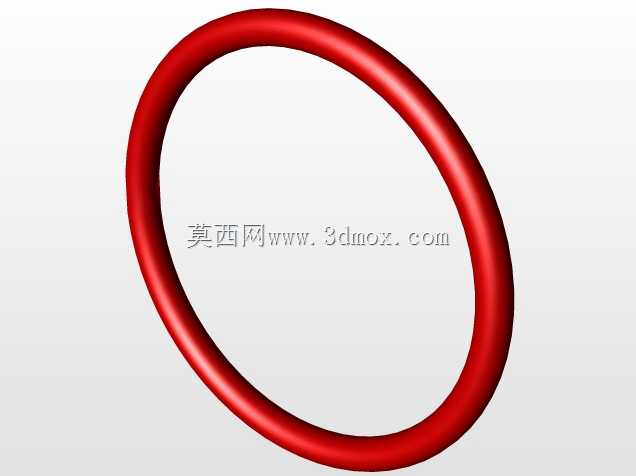

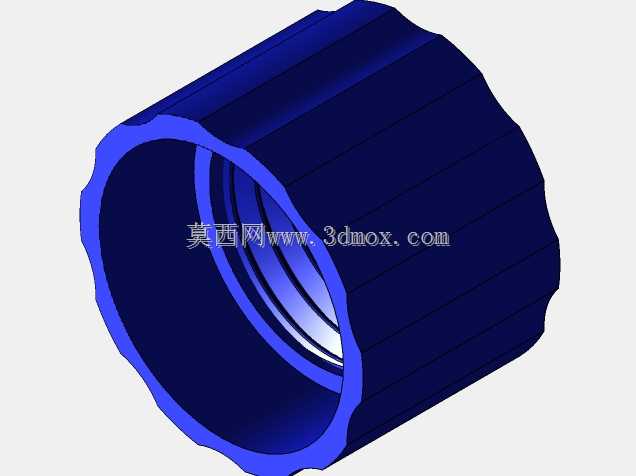

　　设计上最值得关注的是多重密封与机械锁紧的配合。连接器中段通过螺纹旋合实现公母壳体轴向压紧，内部设置密封圈，使插合界面形成封闭腔体；尾部则采用螺母压紧胶圈或密封套的方式，夹紧电缆外护套，既阻止水沿线缆外皮进入，又提供一定的抗拉脱能力。法兰安装座用于将其中一端固定在面板上，两个安装孔形成稳定定位，相比单螺母背锁结构更适合承受反复插拔和外部线缆拖拽。建模时若只做外观而忽略这些台阶、倒角和让位空间，后续生成工程图或进行装配干涉检查时，就容易出现扳手空间不足、螺母无法压紧、密封圈槽位深度不合理等问题。

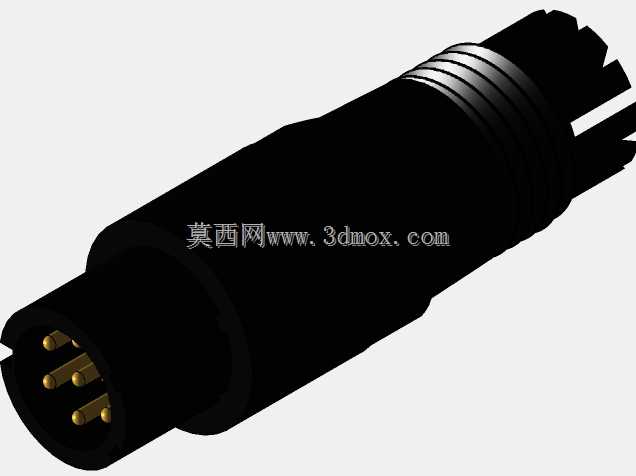

　　外形尺寸方面，SP13系列属于小型圆形连接器，主体直径紧凑，适合在设备侧壁、支架或狭小接线盒附近布置。公母插合后整体呈细长圆柱状，两端尾部为旋紧螺母，中段为握持和施力区域；外露的六角部位需要预留工具操作空间，不能紧贴壳体边缘。法兰端的两个螺栓孔决定了面板开孔和安装孔距，设计面板时除了中心过孔，还要考虑连接器尾部线缆弯曲半径以及螺母锁紧后的突出高度。若用于移动设备或振动较大的机械，螺栓孔侧应增加平垫或防松措施，电缆端也应设置线夹或留出线缆固定段，避免振动直接传递到插针焊点。

　　接触件布局采用圆周分布，有利于缩小壳体直径，并使绝缘件受力均匀。多针连接器在装配时通常需要按孔位编号压接或焊接，再从尾部逐根穿入；因此三维建模中针脚长度、绝缘体内台阶和尾部进线通道要保持一致，否则现场装配会出现某一芯线过长顶死、另一芯线过短无法焊接的情况。公头插针前端通常带导入倒角，母头插孔入口也应有导向锥面，这样在视线受限的户外安装条件下，操作人员不必完全对准即可顺利插合，减少插针弯折和插孔损伤。

　　从选型角度看，这类连接器不能只看针数和外径。线缆外径必须与尾部密封件的夹持范围匹配，过细会导致密封失效，过粗则无法穿入或压不紧；导线截面积应与接触件额定电流匹配，七芯同时满载时还要考虑多根线芯聚集带来的温升。若用于信号传输，针脚定义、屏蔽层接续和不同线径混装都会影响连接稳定性。IP68防护能力依赖正确装配，密封圈不能扭曲、断裂或被金属切屑压伤，螺纹旋紧到位但又不能过度挤压使壳体开裂。

　　在设备结构设计阶段，把完整的公母连接器组件放入三维布局中，可以同步检查面板开孔、安装孔位、线缆走向、插拔操作空间和维护拆卸顺序。尤其当连接器安装在设备底部、侧壁或靠近管路的位置时，水可能沿线缆流淌，连接器尾部应避免朝上形成积水路径；法兰背面与面板之间也需设置密封垫，防止水从安装孔进入箱体。对于需要经常拆装的模块，建议在图纸中标注配对方向、锁紧力矩范围和线缆夹持外径，使装配人员不必反复试错。

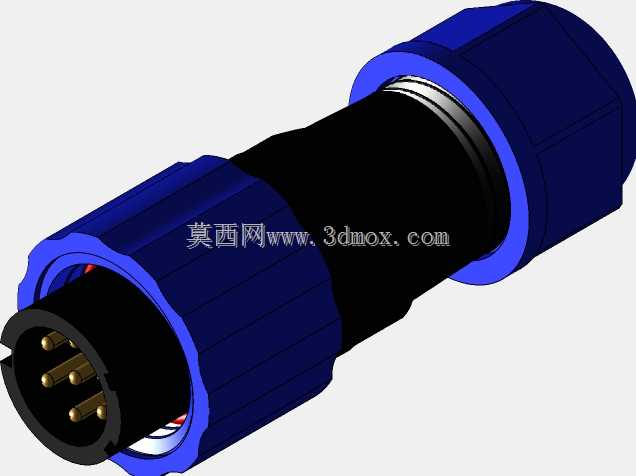

　　该模型以装配体形式呈现公头、母头、法兰座、插针、绝缘件及尾部锁紧件之间的相对关系，适合用于结构校核、安装空间验证和接线方案沟通。它不是单纯的外观件，而是兼顾电气连接、机械固定、环境密封和现场维护的功能性部件；理解这些约束，才能在传感器布线、户外设备互联和小型机电系统中选得准、装得上、用得住。
