剖分式机械轴承座三维结构设计

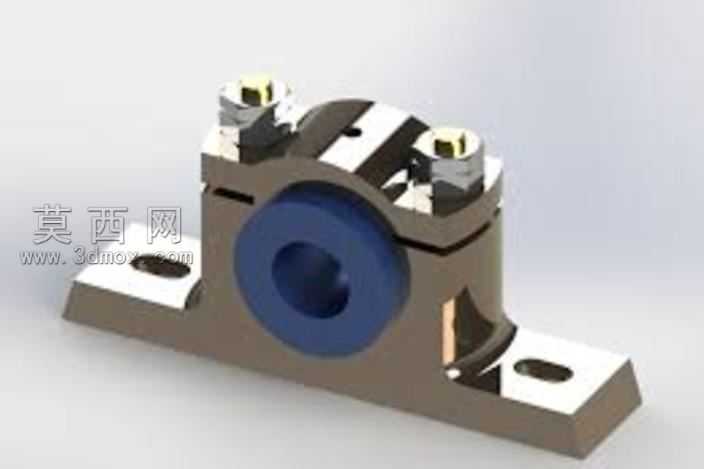

本作品为剖分式轴承座的三维参数化设计模型，整体采用对开式分体结构设计，建模过程中严格遵循机械设计标准规范，先完成底座部分的基础特征绘制，通过拉伸、切除等基础建模命令构建出带安装孔的水平安装底板，底板两侧的长圆形安装孔预留了安装调节余量，可适配一定范围内的安装位置偏差，降低现场装配的对位难度。上盖与底座的结合面采用精准的平面配合定位，两侧通过螺栓紧固件实现上下部分的锁紧连接，建模时对螺栓孔的位置、孔径公差都做了精准还原，保证装配时螺栓可顺利穿入实现均匀锁紧。中间的轴承安装腔采用半圆对合结构，可完美适配对应规格的滚动轴承，安装腔的内径尺寸按照轴承外圈的配合公差做了对应设计，保证轴承装入后可获得合适的配合紧度，避免运行过程中出现外圈打滑的问题。渲染阶段对不同部件做了差异化材质赋予，底座与上盖部分采用铸铁金属材质，还原了铸件哑光的金属质感，表面做了细微的粗糙纹理处理，贴近实际铸件的表面状态；中间的轴承外圈采用深蓝色工程塑料或者橡胶密封材质，呈现出半哑光的深色质感；锁紧螺栓采用镀锌钢材质，带有金属亮面光泽，不同材质的区分让模型的结构层次更加清晰直观。设计过程中充分考虑了剖分式轴承座的实际使用需求，分体式结构无需拆装传动轴即可完成轴承的更换与维护，大幅降低了设备检修的工作量，整体结构的加强筋位置、壁厚分布都经过力学合理性校验，既保证了整体的结构强度，可承受传动轴运行过程中的径向载荷，又尽可能控制了整体重量，避免材料的不必要浪费。模型的各部分特征都做了参数化关联，后续可根据不同的轴承规格、安装尺寸需求快速调整参数生成对应规格的轴承座模型，具备较强的通用性与可修改性，可直接用于机械设计教学、设备装配模拟、零部件选型参考等场景。
