剖分式立式滑动轴承座三维结构设计

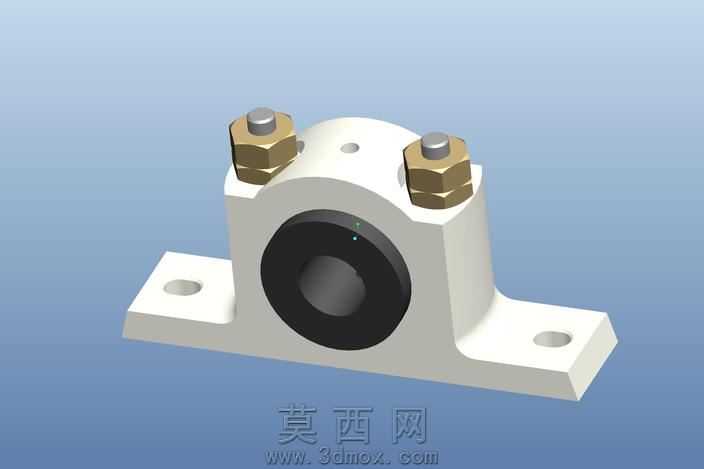

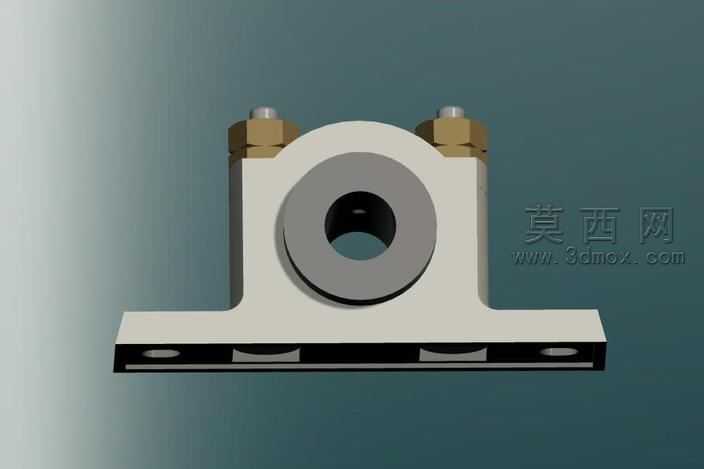

本作品为剖分式立式滑动轴承座的三维参数化建模成果，建模过程严格遵循机械设计标准规范，先通过草图绘制勾勒出底座安装板、轴承承托腔体、上盖压合结构的基础轮廓，再通过拉伸、切除、倒角、圆角等特征操作完成主体结构的搭建。模型对安装板上的两个沉头安装孔做了精准还原，孔位间距、沉头深度均符合通用安装尺寸要求，可直接适配对应规格的膨胀螺栓或机螺钉完成设备固定。上盖与底座的配合面做了精准的贴合公差设计，两侧的螺栓通孔与配套的六角螺母、螺栓结构完全匹配，螺母的六角外形、螺纹段细节都做了精细化建模，还原了紧固件的真实装配关系。轴承内孔的衬套结构单独建模，与腔体的过盈配合尺寸经过严谨校核，可保证轴系运转时的同轴度要求。渲染阶段为不同部件赋予了差异化材质：底座与上盖采用哑光铸铁材质，还原铸造零件的磨砂金属质感，表面添加了细微的铸造纹理提升真实感；螺栓与螺母采用黄铜材质，呈现出暖金色金属光泽，与铸铁主体形成视觉区分；内部衬套采用深灰色耐磨合金材质，表面做了轻微的粗糙度处理，符合滑动轴承衬套的材质特性。场景布光采用三点布光法，主光从斜上方投射，清晰展现零件的结构轮廓与倒角细节，辅光弱化阴影区域的死黑问题，轮廓光勾勒零件边缘提升立体感，背景采用低饱和度中性灰，避免背景干扰主体展示。设计思路上充分考虑了该类轴承座的实际使用场景，剖分式结构可方便轴系的安装与后期维护，无需穿轴即可完成轴承座的固定与拆卸，立式安装结构可适配水平布置的传动轴，整体结构紧凑，承重能力强，可广泛应用于输送设备、轻工机械、小型机床等传动轴的支撑场景，模型所有特征均可编辑，可根据实际使用需求调整尺寸参数，快速生成不同规格的同系列轴承座模型。
