本田CR750摩托车制动卡规三维结构

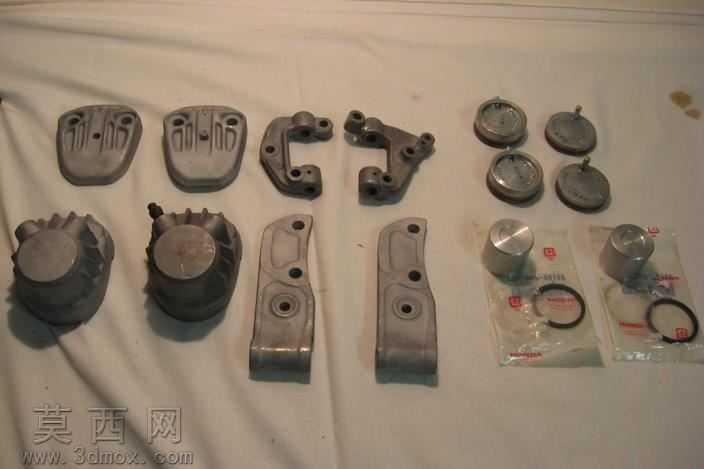

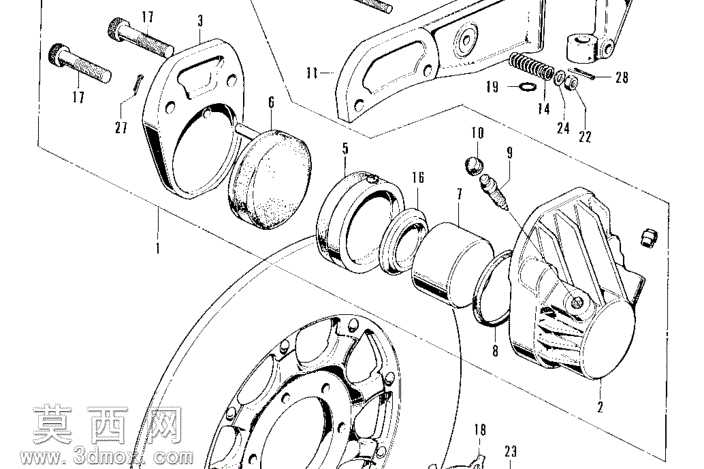

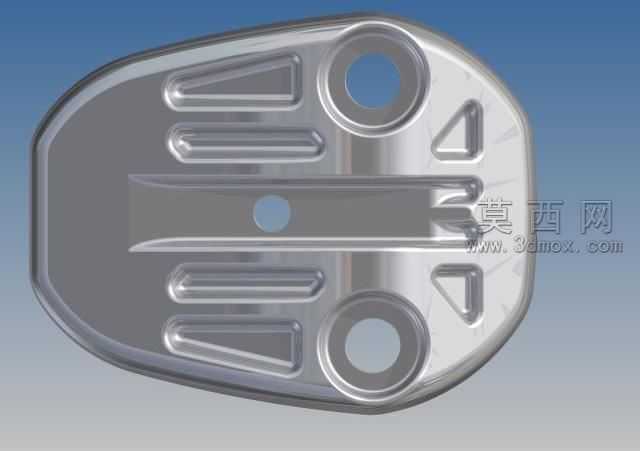

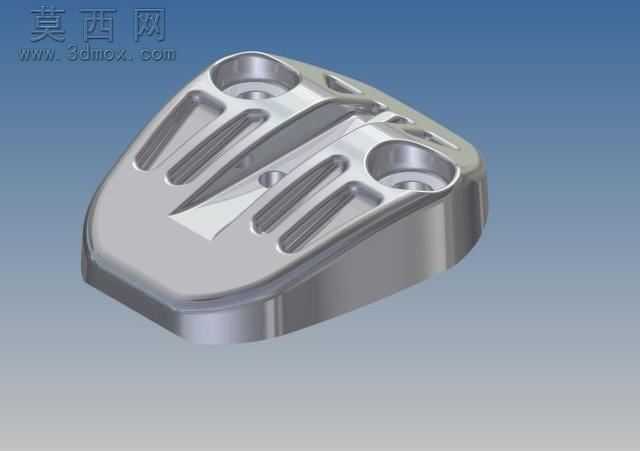

本作品为本田CR750(CB750R)赛车配套的前制动卡钳三维建模成果，建模过程严格参照1970年代该款赛车的原厂配件实物参数，还原适配K2前叉的安装尺寸与结构特征。建模阶段首先通过实物测绘获取基准轮廓数据，以卡钳主体的安装贴合面为草绘基准，先绘制整体外轮廓的封闭曲线，通过拉伸命令生成主体毛坯基体，再针对表面的导流凹槽、安装孔位进行分步切除特征制作：顶部两个圆形安装沉孔采用同轴拉伸切除配合倒角命令完成，保证孔位同轴度公差符合装配要求；表面的六条斜向导流散热槽采用扫描切除命令制作，槽体的拔模角度设置为3度，既满足实际生产中的脱模需求，也能在车辆行驶过程中引导气流带走制动产生的热量，提升制动系统的热稳定性。材质渲染阶段，主体采用哑光金属铝材质，调整材质的粗糙度参数至0.28，金属度参数设置为0.9，还原原厂铸铝配件经过阳极氧化处理后的哑光金属质感，边缘的高光反射效果通过调整环境HDR贴图的光照角度实现，让金属件的轮廓层次更加清晰；卡钳边缘的圆角过渡全部采用恒定半径圆角处理，不同位置的圆角半径根据装配间隙与应力分布设置为1-3mm不等，避免应力集中导致的部件断裂风险。结构设计上，该卡钳保留了与原厂部件一致的安装孔距，能够直接适配CB750 K0升级K2前叉的改装需求，除主体卡钳结构外，建模过程中同步预留了刹车片安装位、液压油道的内部空腔结构，空腔的壁厚设置为4mm，既保证液压制动时的结构强度，也控制了部件整体重量。整体建模过程严格遵循机械设计的装配逻辑，所有特征的尺寸公差均控制在0.02mm以内，可直接用于改装配件的3D打印试制、数控加工生产参考，也可作为摩托车制动系统教学的三维演示素材，帮助学习者理解老式赛车制动部件的设计逻辑与结构特点。
