千吨级ABL框架式液压造船压机结构

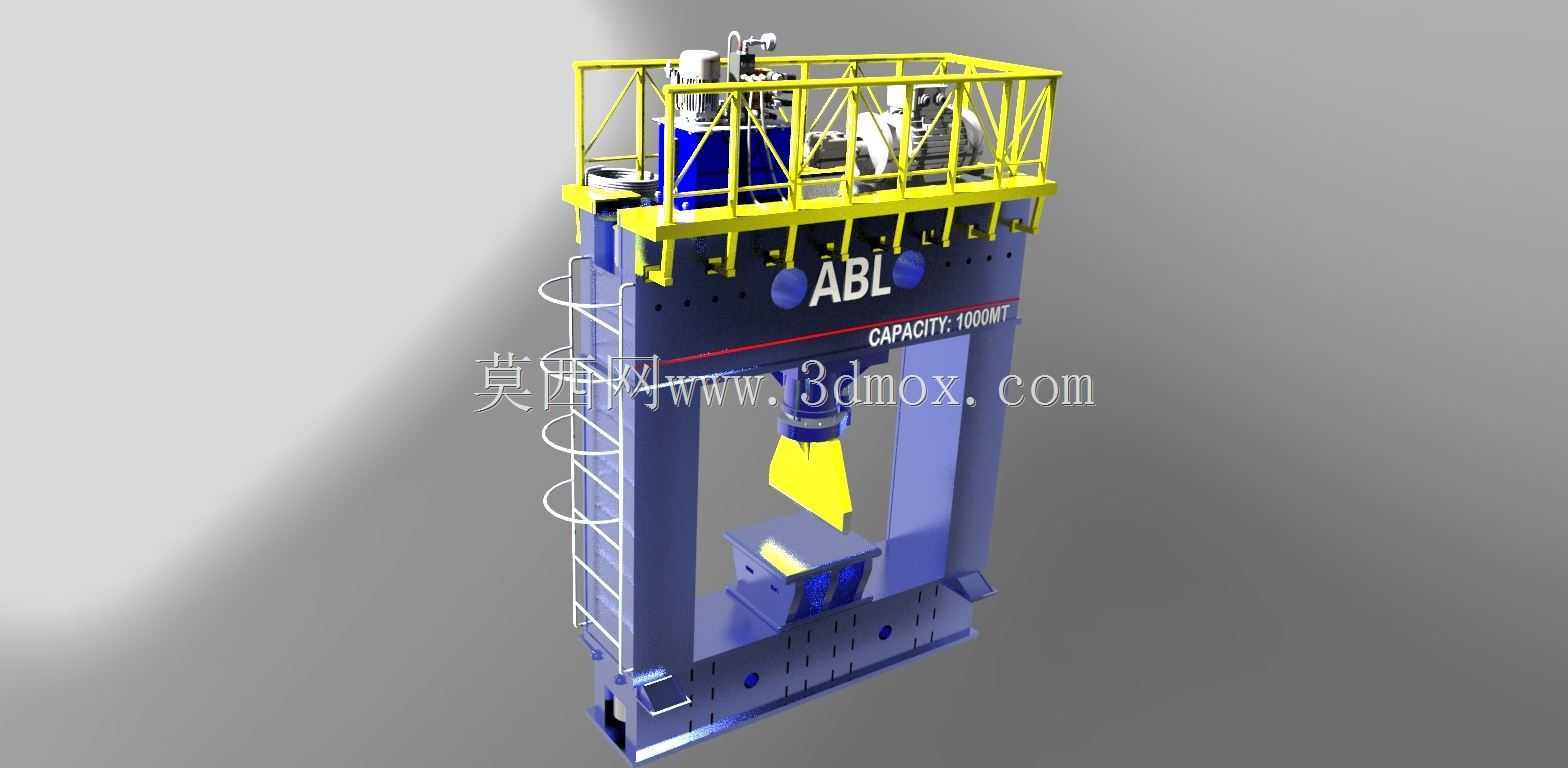

　　这款千吨级框架式液压压机主要面向船舶制造领域的重型板材成型、型材校直、船体分段构件压合工序，适配造船厂钢料加工车间的前置下料后成型环节，可处理厚度达百毫米级的船用高强钢板材，完成折边、压型、校平以及船体肋板的压装作业，也可兼顾重型机械制造领域的大型锻件校直、厚板冲裁工序，是重型金属成型场景的核心加工设备。设备采用整体式龙门框架结构，两侧立柱为厚钢板焊接箱型结构，内部布置有交叉加强筋板，可承受千吨级压制力下的横向偏载，避免立柱出现疲劳变形，框架开口宽度适配常规船用板材的进料尺寸，喉深参数满足大尺寸板材的压制作业范围，工作台面采用T型槽布局，可快速更换不同成型模具，适配压型、校直、折边等多类工装的安装固定。

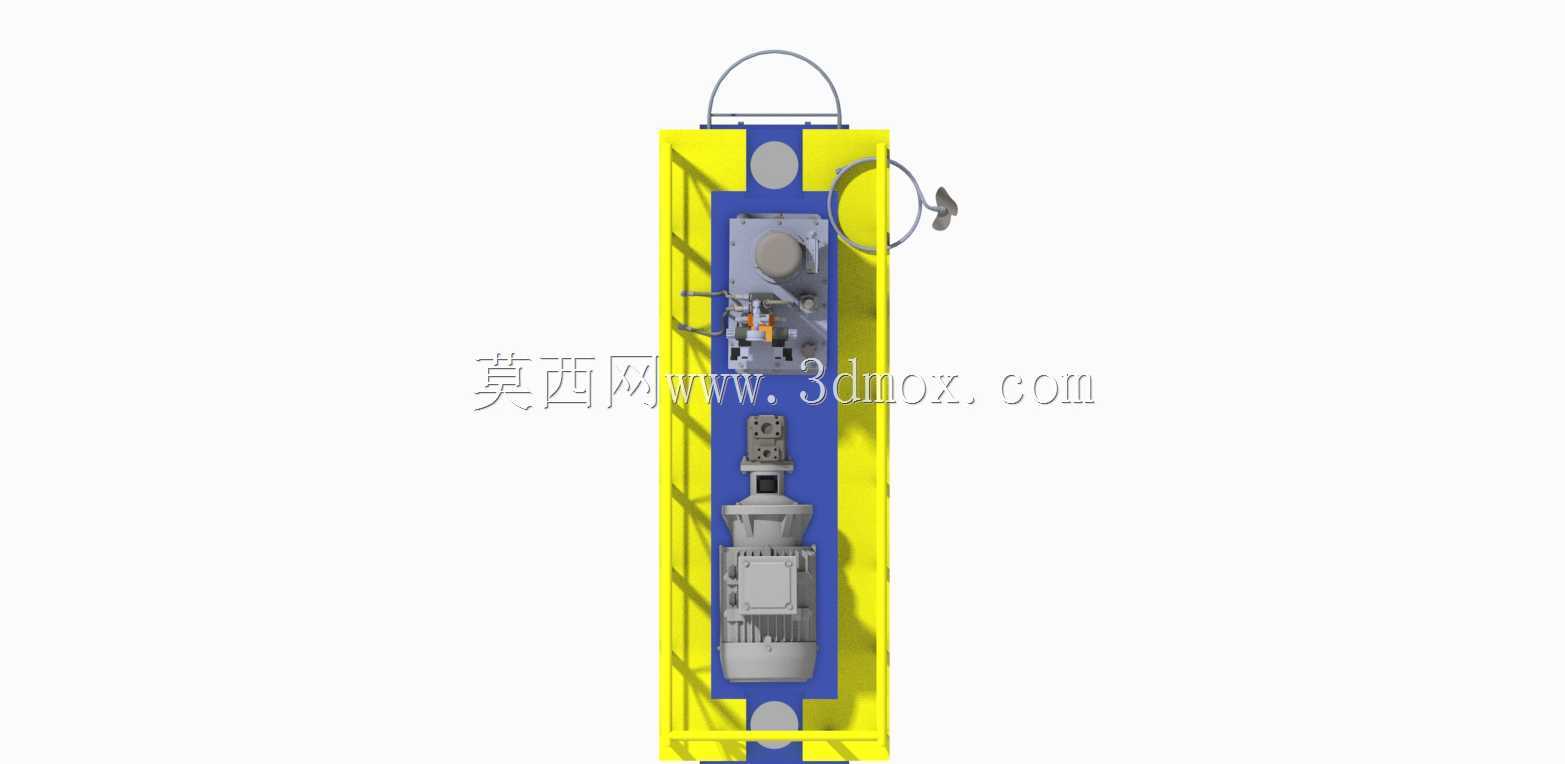

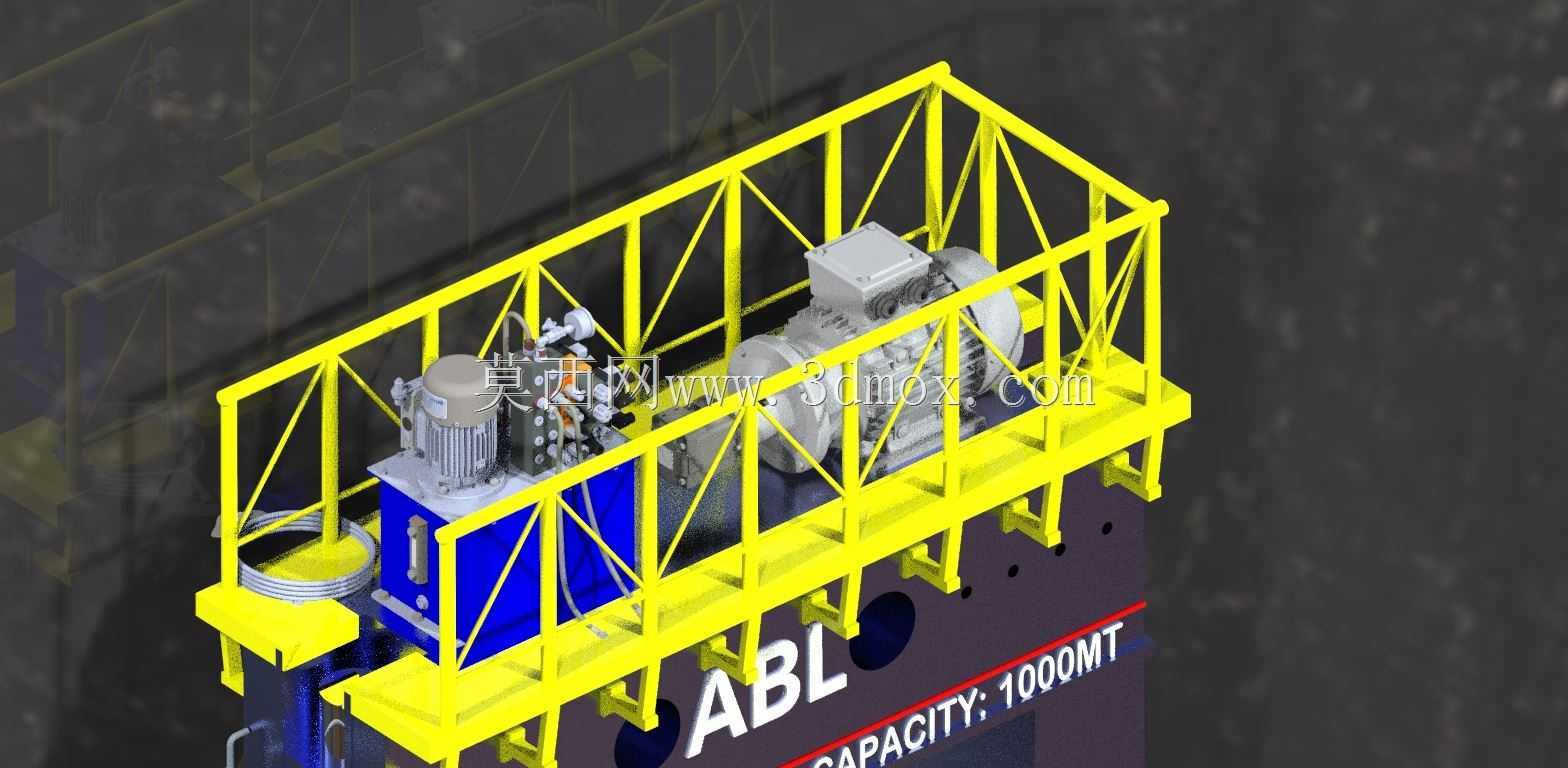

　　顶部作业平台设置有安全护栏与爬梯通道，平台上集成了液压动力单元、主油缸组以及电控操作组件，主油缸采用柱塞式结构，搭配充液阀实现快速下行、慢速压制、保压泄压、快速回程的动作循环，压制速度与保压时长可根据不同板材的成型工艺参数调整，油缸活塞杆端部连接有活动压头，压头与滑块采用刚性连接，滑块沿立柱内侧的导向导轨做垂直运动，导向面采用铜基耐磨衬板，间隙可通过调整螺栓进行补偿，长期运行后可快速修正导向精度，避免压头出现偏斜导致工件成型精度不足。设备底部为整体式工作台底座，通过地脚螺栓与车间混凝土地基固定，底座内部布置有顶出油缸，可在压制完成后将成型工件从模具中顶出，降低操作人员的卸料劳动强度。

　　从建模设计角度来看，该模型完整还原了设备的外部结构特征，包括顶部护栏的型材规格、爬梯的踏步间距、机身的品牌标识位置、液压站的组件布局，同时兼顾了安装边界的尺寸还原，可用于造船厂加工车间的设备布局规划仿真，也可作为重型锻压设备的结构教学演示模型，帮助设计人员直观理解千吨级液压压机的结构组成与动作逻辑，在进行车间布局时，可依据模型的外形尺寸预留设备安装空间、进料操作空间以及顶部液压站的维护检修空间，同时匹配对应的地基承载参数，确保设备安装后的运行稳定性。
