双轴铰接转向连接接头结构设计

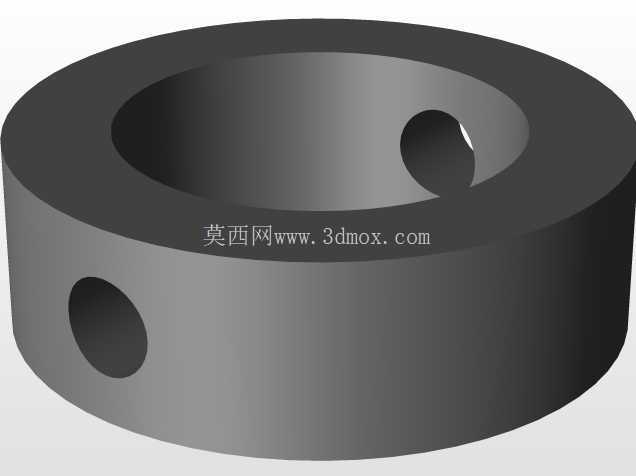

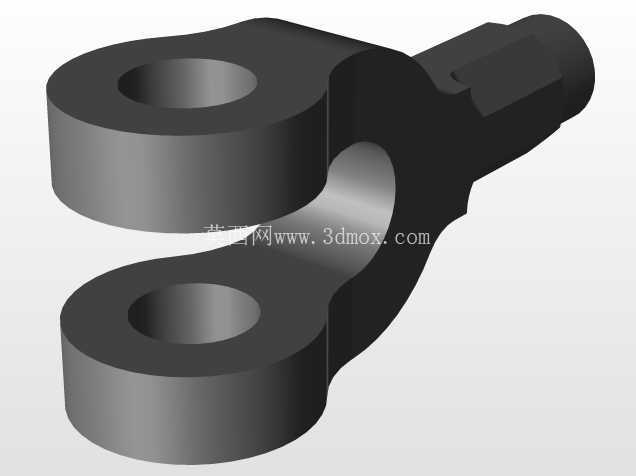

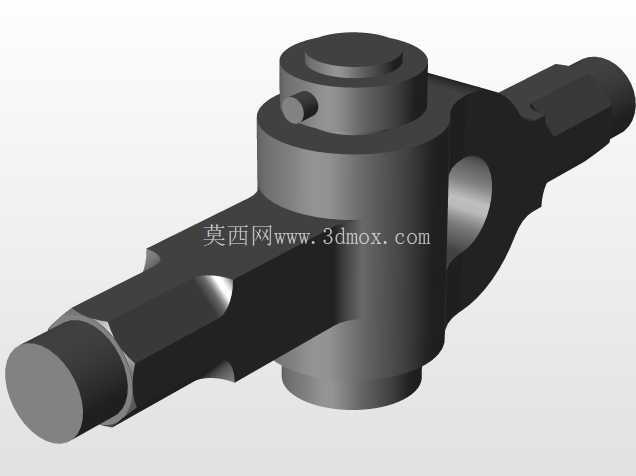

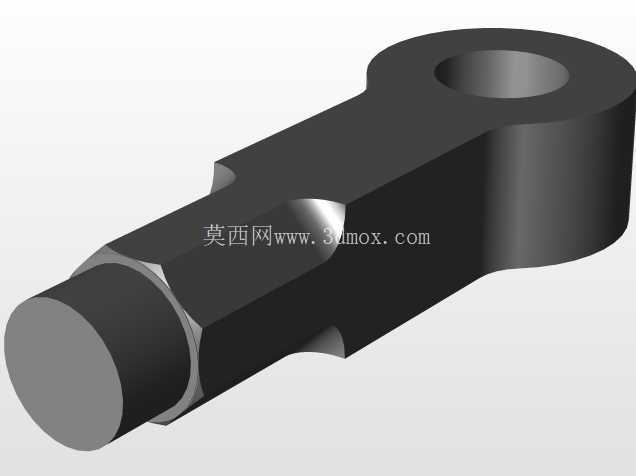

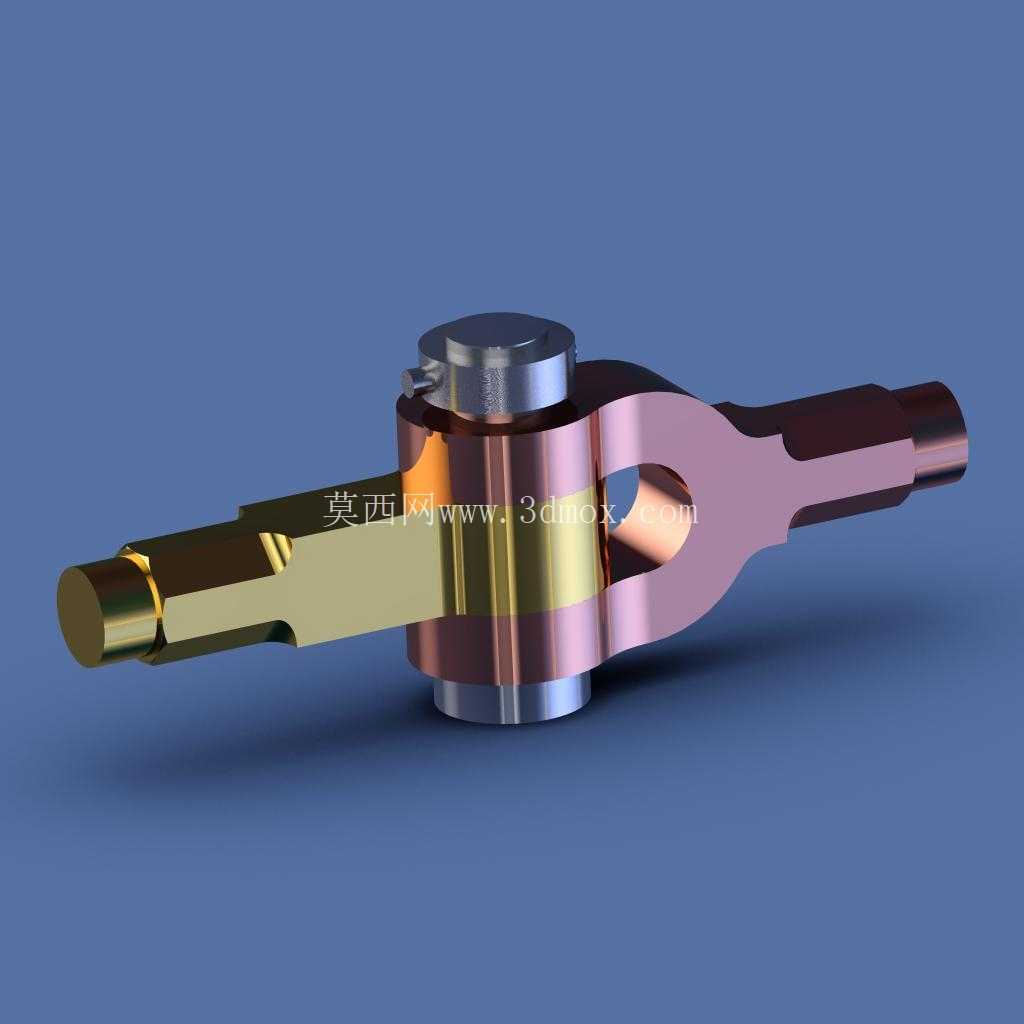

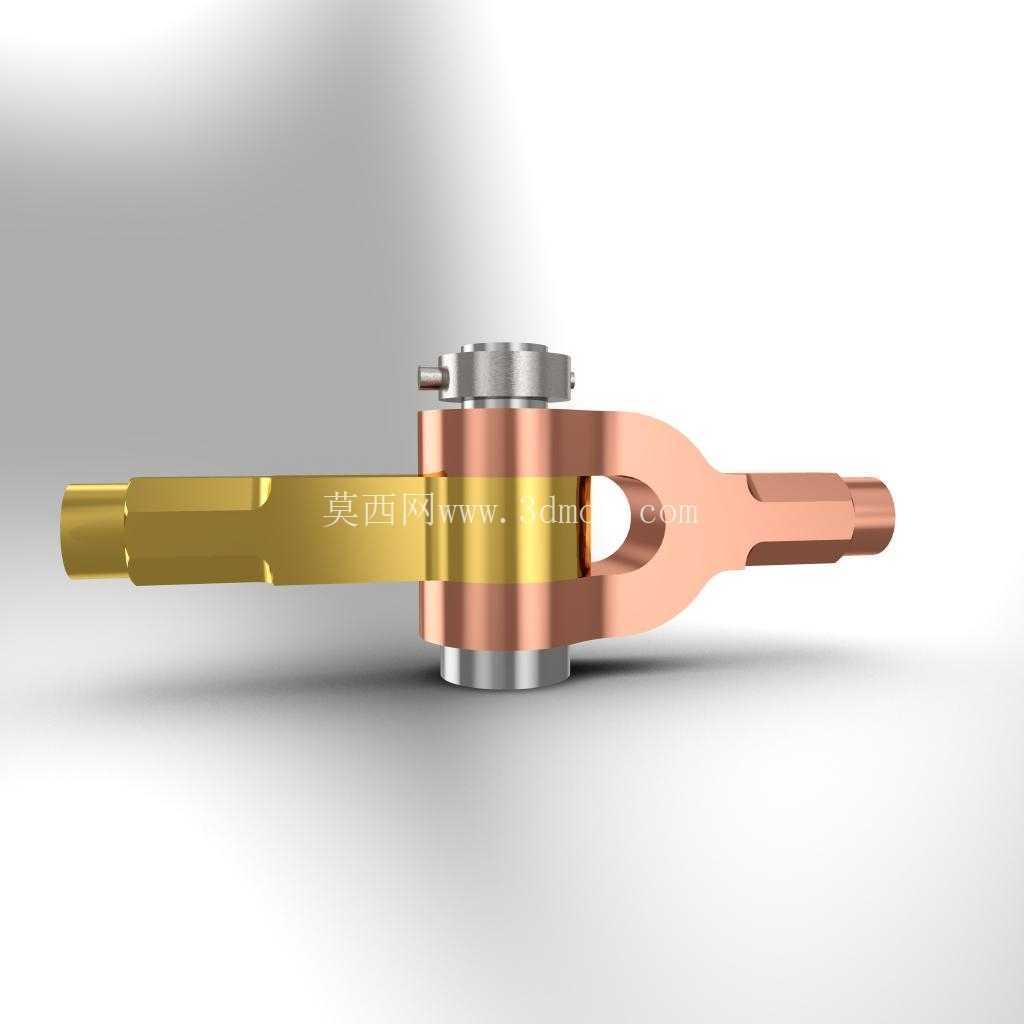

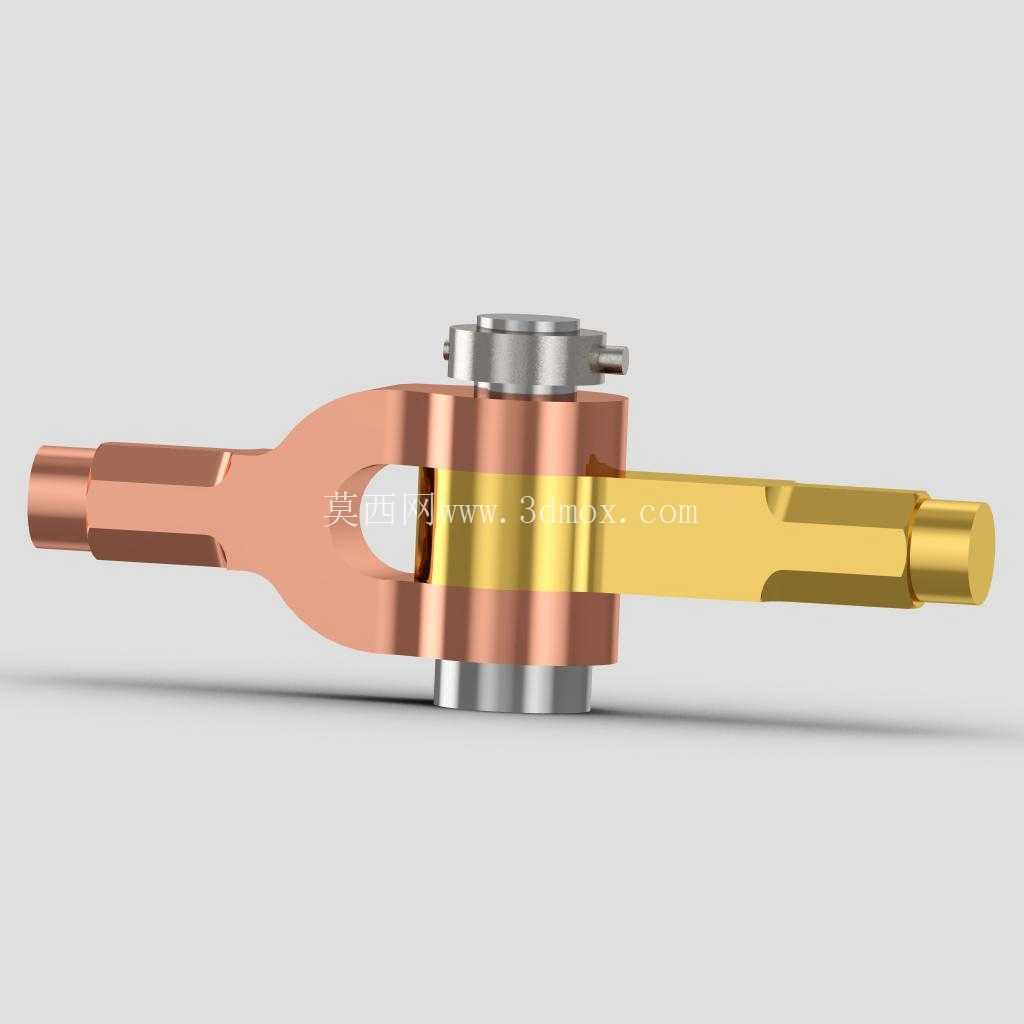

　　这款转向节接头的核心作用是在两根存在空间角度偏移的传动轴之间建立刚性铰接约束，既传递轴向拉力与扭矩，又允许两轴在工作过程中产生小幅度相对摆转，常见于底盘行走机构、操纵连杆系统、轻型工装翻转架以及小型特种车辆的转向传动链路中。建模时先从中间铰接筒体入手，筒体采用铜合金质感的分段轴套结构，上下两端嵌入银色金属端盖，端盖预留销轴穿装孔位，销轴与筒体之间保留同轴配合间隙，保证摆转动作不会出现卡滞。筒体左侧延伸出金色六角截面传动轴段，轴段末端做圆柱过渡，六角段用于配套锁紧螺母或者扳手夹持，装配时可以通过该段调整接头轴向张紧度，避免连杆运行出现旷量。筒体右侧一体成型叉形耳座，耳座开设长圆形铰接孔，孔位向外延伸出锥形收窄的连接柄，柄端做圆头收尾，该侧用于对接转向拉杆或者摇臂，长圆孔可以补偿安装时的孔位公差，降低现场装配对孔难度。

　　从安装边界来看，中间铰接筒体的外径决定了整个接头的最大径向占位，布局周边结构时需要在筒体外圆预留至少3到5毫米的摆动避让空间，防止摆转过程中筒体和相邻连杆、车架钣金发生运动干涉。左侧六角轴段的对边尺寸需要和配套锁紧件的夹持规格匹配，轴段长度要覆盖螺母厚度、防松垫片厚度以及对接件的安装板厚，避免螺纹啮合长度不足导致拉脱。右侧叉形耳座的开档宽度决定了适配拉杆端头的厚度，耳座两侧壁厚需要满足拉伸载荷下的强度要求，长圆孔的宽度和配套销轴直径采用间隙配合，长度方向预留的补偿量控制在销轴直径的四分之一以内，补偿量过大会导致传动冲击、异响加剧。

　　设计思路上没有采用整体式刚性轴连接，而是把回转铰接功能集成在接头本体中部，省去了额外加装独立关节轴承的步骤，减少了装配零件数量。筒体和上下端盖的分层面设置在销轴受力的支撑位置，端盖既起到轴向限位销轴的作用，也可以作为耐磨衬套的压装基准，后期维护时拆开端盖就能直接更换衬套，不需要整体报废接头。左侧传动轴段和中间筒体采用同轴布置，保证拉力传递路径沿着轴线方向，避免附加弯矩；右侧叉形柄和筒体轴线呈垂直布局，让摆转平面和转向动作平面重合，运动过程中接头只在设计自由度内转动，不会出现多余方向的扭动。

　　实际选型时需要先核算连杆传递的最大拉力，按照拉力值校核耳座孔壁的挤压强度、筒体销轴的剪切强度，再根据整个传动链路的最大摆角确定筒体的轴向高度，摆角越大，筒体和两侧轴段之间的避让缺口就要开得越深。三维建模过程中需要把销轴、端盖、轴段、叉形耳座全部做独立实体装配，模拟极限摆角状态下的干涉情况，同时核对所有配合面的公差标注，确保加工完成后接头既能灵活转动，又没有过大的轴向窜动。
