铸造工艺用墨盒端盖结构设计

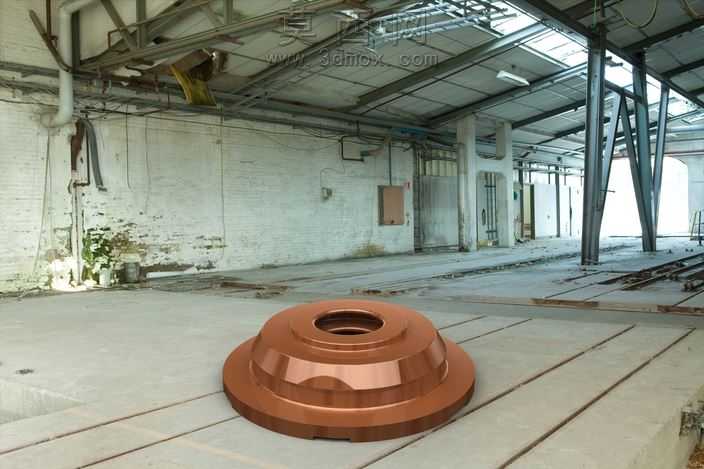

本作品为铸造工艺成型的墨盒端盖三维模型，整体采用轴对称回转体结构设计，建模阶段以中心轴线为基准，通过草图绘制截面轮廓后旋转生成基础实体，保证了各段同轴度公差符合机械装配要求。模型外轮廓采用阶梯式变径设计，最外侧为宽边法兰结构，用于安装时的定位与压紧，法兰边缘做了微小倒角处理，避免铸造后锐边磕碰造成安装损伤；向内依次过渡为锥形斜面与环形凸台，锥形斜面的倾斜角度经过反复校核，既满足铸造拔模斜度的工艺要求，又能在装配时与配套墨盒腔体形成紧密贴合的密封面，减少流体渗漏风险。模型中心设置同轴贯通孔，孔壁与外侧环形凸台之间预留了均匀的壁厚，壁厚差控制在合理范围内，避免铸造过程中因冷却速率不均产生缩孔、裂纹等缺陷。材质渲染阶段选用铸铜质感材质，调整金属粗糙度参数模拟铸造件表面细微的颗粒质感，同时添加环境反射效果，还原金属铸件在工业厂房自然光线下的真实视觉表现，边缘处的高光处理突出了阶梯结构的轮廓层次。设计过程中充分考虑铸造工艺的可行性，所有转角位置均采用圆角过渡，避免应力集中，同时简化了不必要的复杂曲面结构，降低模具制作难度与后期机加工余量，整体结构紧凑，受力分布均匀，既满足墨盒端盖的密封、定位功能需求，又适配批量铸造生产的工艺要求，可直接用于铸造模具开发、装配干涉校验以及产品展示渲染等场景。
