带渲染效果的立式剖分式轴承支座结构

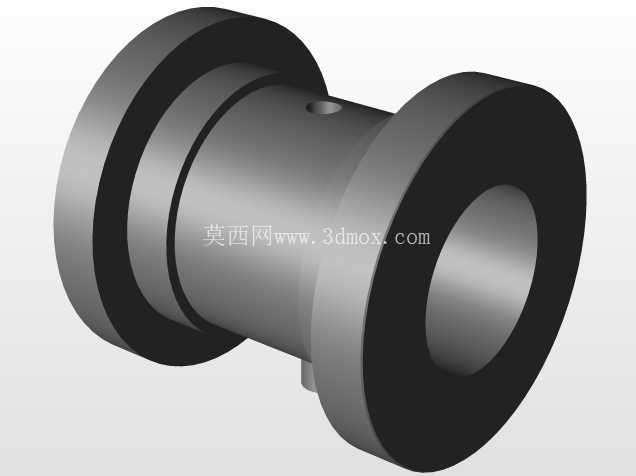

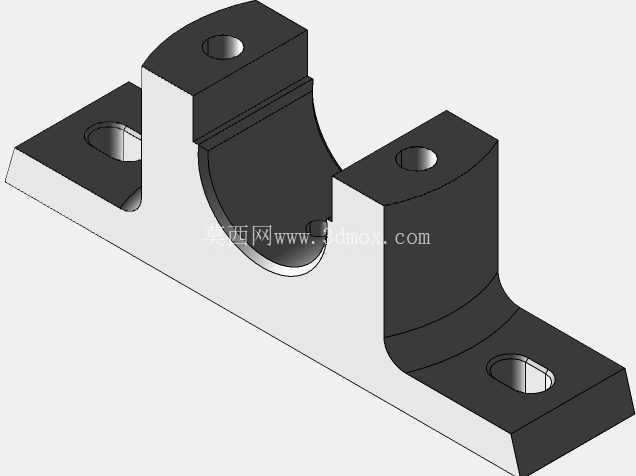

　　在常规传动系统的布局中，这类立式轴承支座常被布置在动力输出端与执行机构的中间衔接位置，承担旋转轴的径向载荷承载与轴向位置约束作用，常见于输送线辊筒支撑、小型风机转轴定位、轻工设备传动组架设等场景，相比一体式轴承座，剖分式的结构设计无需在轴装配时从轴端穿套，可在轴系中间位置直接完成安装固定，大幅降低后期维护更换的拆装工作量，尤其适合轴上已装配齿轮、联轴器等零件的工况，避免重复拆装带来的装配精度偏差。从结构设计逻辑来看，底座采用带安装腰型孔的平板式支撑脚，两个安装孔沿轴承孔中心对称分布，腰型孔的设计预留了一定的安装调整余量，可补偿安装基面的加工位置误差，安装时可通过微调支座位置保证轴系的同轴度要求，避免轴承出现附加载荷导致的早期磨损。

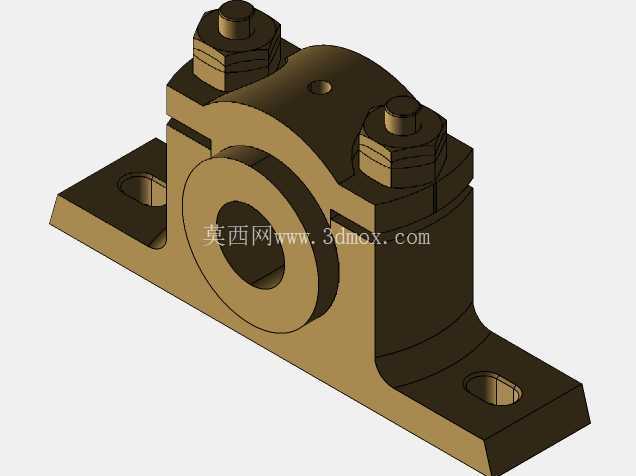

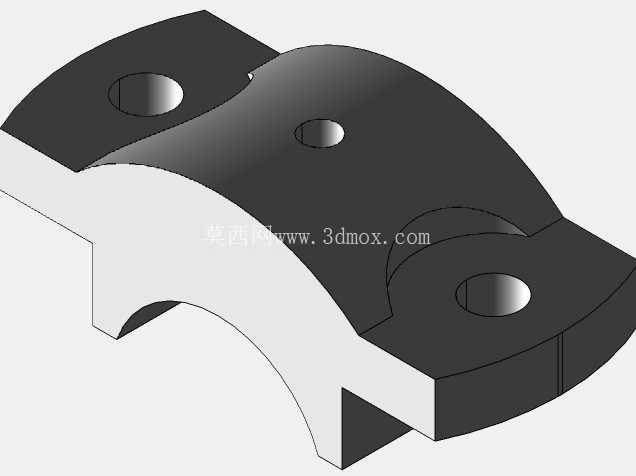

　　轴承座主体采用上下剖分结构，结合面经过精密铣削加工，保证上下座合模后的轴承孔圆度符合公差要求，两侧的螺栓锁紧结构可提供足够的夹紧力，防止轴运转过程中上下座出现错位偏移，顶部的注油孔预留位置可适配标准油杯，方便日常运维时补充润滑脂，延长轴承使用寿命。外形尺寸方面，这类支座的总高度根据适配轴承的内径尺寸匹配设计，底座宽度满足安装时的支撑稳定性要求，安装孔的中心距符合常规传动组件的安装尺寸规范，可直接替换同规格的标准立式轴承座使用，无需额外修改安装基面的孔位布局。

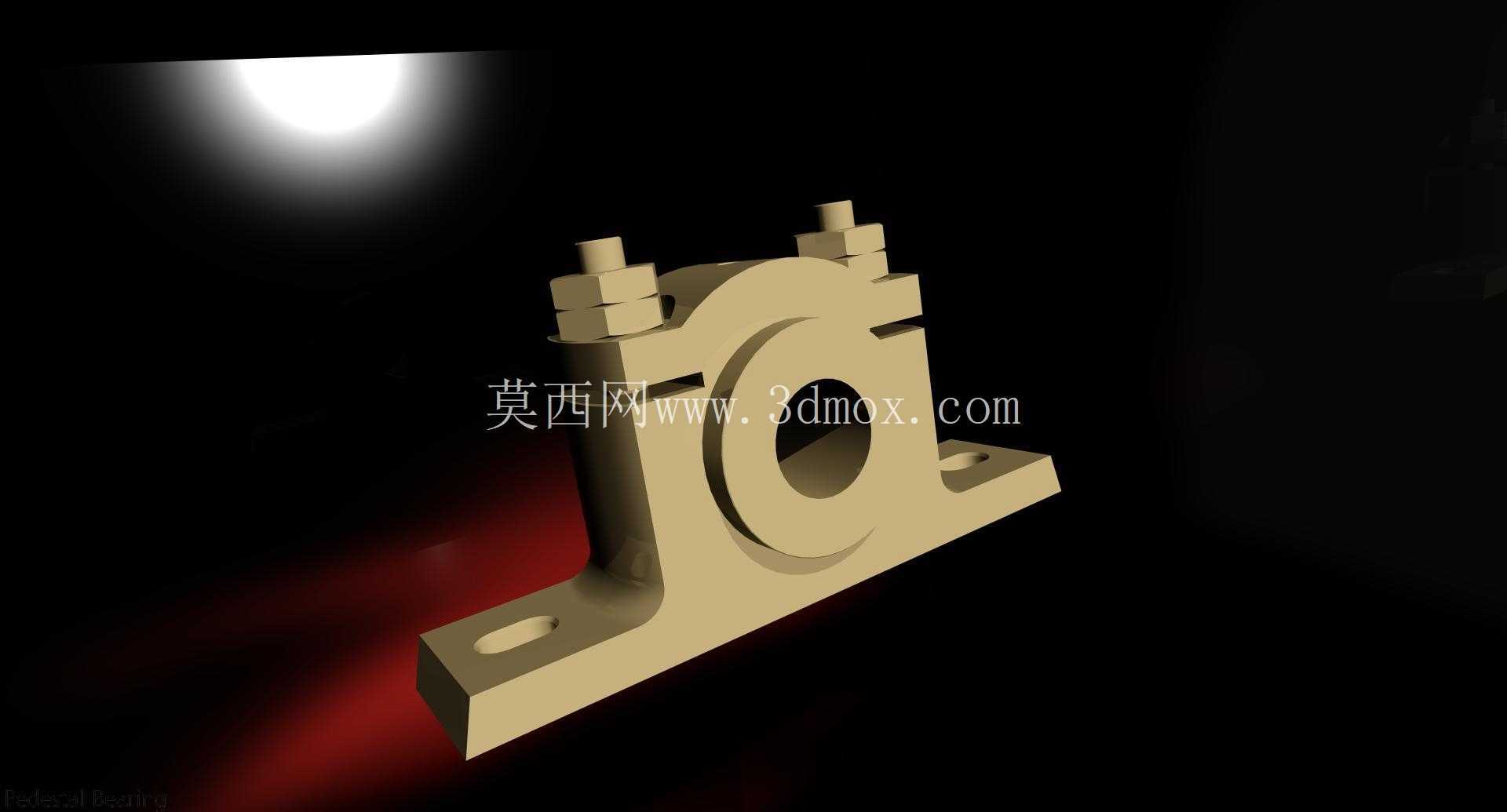

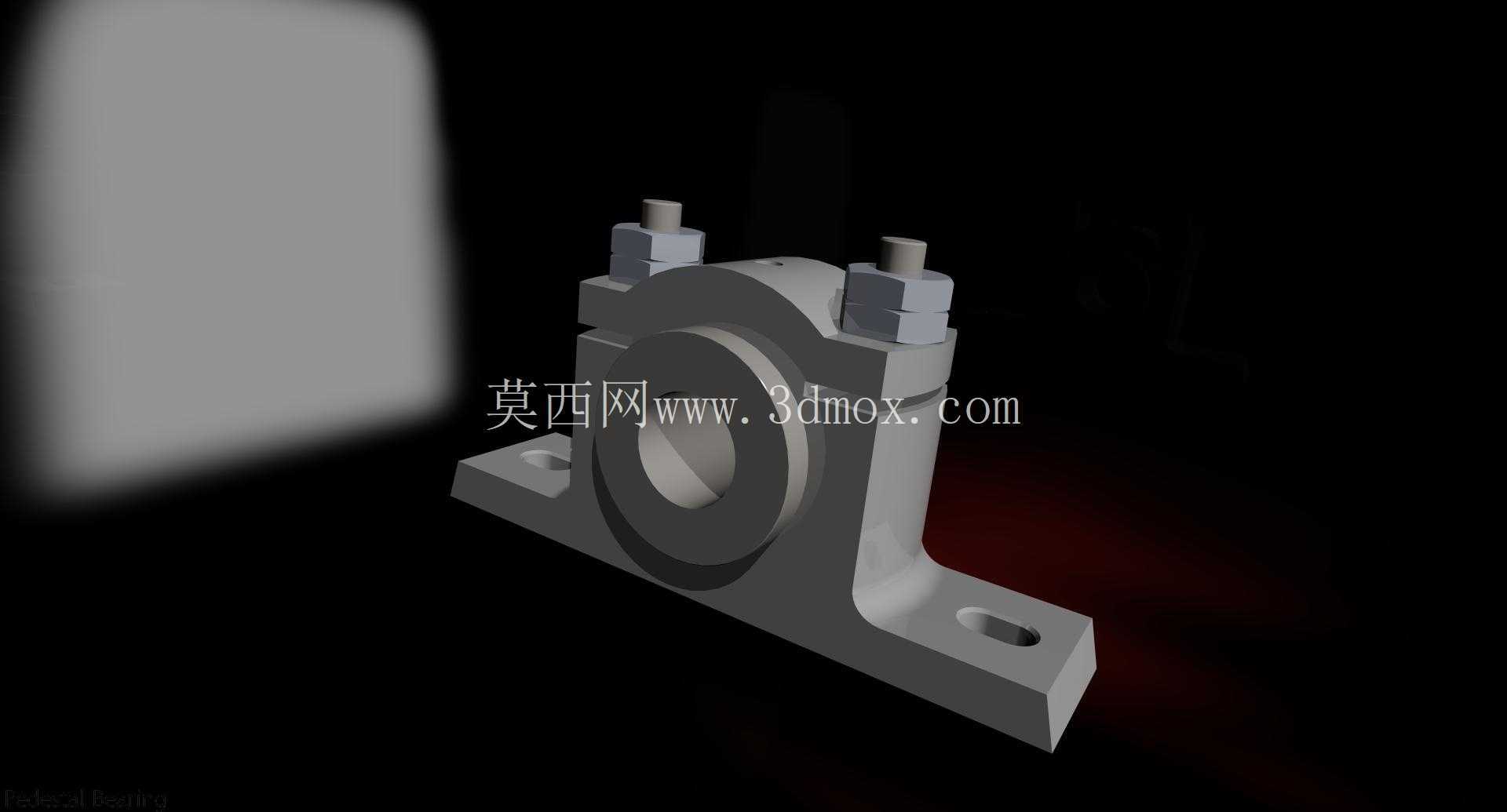

　　建模过程中对铸造圆角、安装倒角、螺栓避让槽等细节结构都做了还原，符合铸铁件的实际加工工艺要求，渲染效果直观呈现了零件的金属质感与装配关系，可直接用于装配干涉检查、设备方案展示、安装指导示意图制作等场景，结构设计时重点考虑了载荷传递路径，轴承承受的径向载荷可通过座体直接传递到底座安装面，避免应力集中在剖分结合面位置，保证长期重载运转下的结构强度，支座的壁厚设计均匀，符合铸铁铸造的工艺要求，避免出现铸造缩孔、壁厚不均导致的应力变形问题。
