减压阀配套方形塑料防护上壳体

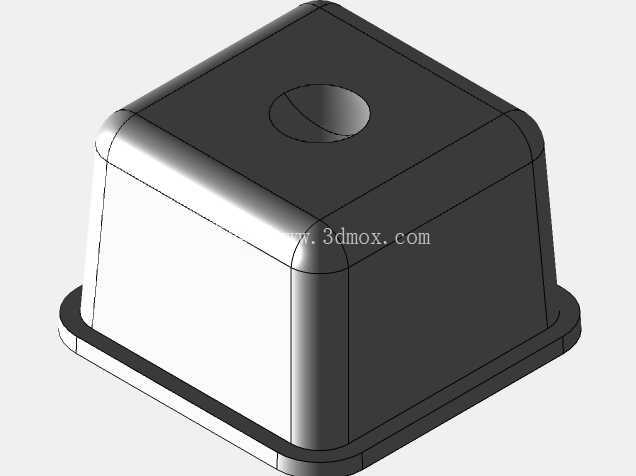

　　这套壳体结构在调压管路的现场装配里，承担的是把减压阀上部的调节弹簧、压盖、锁紧件与外界粉尘、冲洗水花、误触操作隔离开的作用，很多车间的气动总管、水处理支路、化工配料线都把这类护罩作为标配外装件。从拿到的数模形态看，整体采用带大圆角过渡的方盒造型，底部延伸出一圈外翻的安装法兰边，法兰边厚度均匀，预留的贴合面可以直接压在阀体上端的配合台阶上，周边对应位置可布置自攻螺钉或者卡扣位，装配时不用额外找正，扣合后法兰边完全覆盖阀体上端的结合缝隙，避免杂物从拼接缝进入阀腔内部。顶面居中开出的圆形通孔是为调压螺杆或者调节手轮预留的穿行位，孔口做了沉台倒角，既可以让调节件从护罩外部直接操作，不用频繁拆罩，也能在孔位处加装防尘密封圈，封堵杆体和孔壁之间的活动间隙。

　　建模时优先把拔模斜度融入侧壁：盒体从底部法兰向顶面方向小幅收窄，所有转角都用连续圆角衔接，没有尖锐的应力集中棱线，注塑成型时熔融塑料在模腔里的流动路径顺畅，冷却后侧壁不会出现明显缩痕，脱模阶段也不会拉伤外表面。壁厚沿着盒身全程保持一致，法兰边和侧壁衔接的位置做了局部加厚的过渡筋，既避免长期受管路振动出现法兰边翘曲，也控制了整体材料用量，不用做多余的厚壁堆积。

　　安装边界上，盒体的外轮廓尺寸完全避让阀体周边的接管空间，四个侧面向外的投影不会和相邻的压力表、进气接头、固定支架发生干涉，底部法兰的贴合面宽度足够承受压紧力，就算现场管路带轻微振动，护罩也不会出现松动移位。日常运维时，操作人员不用拆下整个护罩，透过顶面的孔位就能直接转动调压件调整出口压力，护罩本身把内部的弹簧、调压膜片上部结构完全遮挡，既防止车间清扫时的水溅、灰尘堆积在运动零件上，也避免现场人员误碰到带预紧力的弹簧组件，兼顾防护性和操作便利性。这类护罩的结构思路也可以平移到其他小型工业阀件、气动元件的外防护设计上，圆角方盒加底法兰、顶开孔的组合，加工简单、装配效率高，适配批量注塑生产的工艺要求。
