双出口法兰式Y型流体减压阀体

　　该阀体结构面向工业流体管路的压力调节工位设计，整体采用下侧单入口、上侧双出口的Y型分流布局，入口端设置圆形法兰盘，盘面上均布螺栓过孔，可与上游泵组、储罐出口或工艺主管道通过标准紧固件实现刚性对接，两个出口端同样配置带安装孔的法兰接口，能够同时向两条下游支路输送经调压后的介质，常见于化工配料车间、中小型水处理机组、液压动力站的分支供油回路以及暖通空调的水系统分配段，替代传统单出口减压阀外接三通的拼装方案，减少管路接头数量，降低外泄漏风险点。

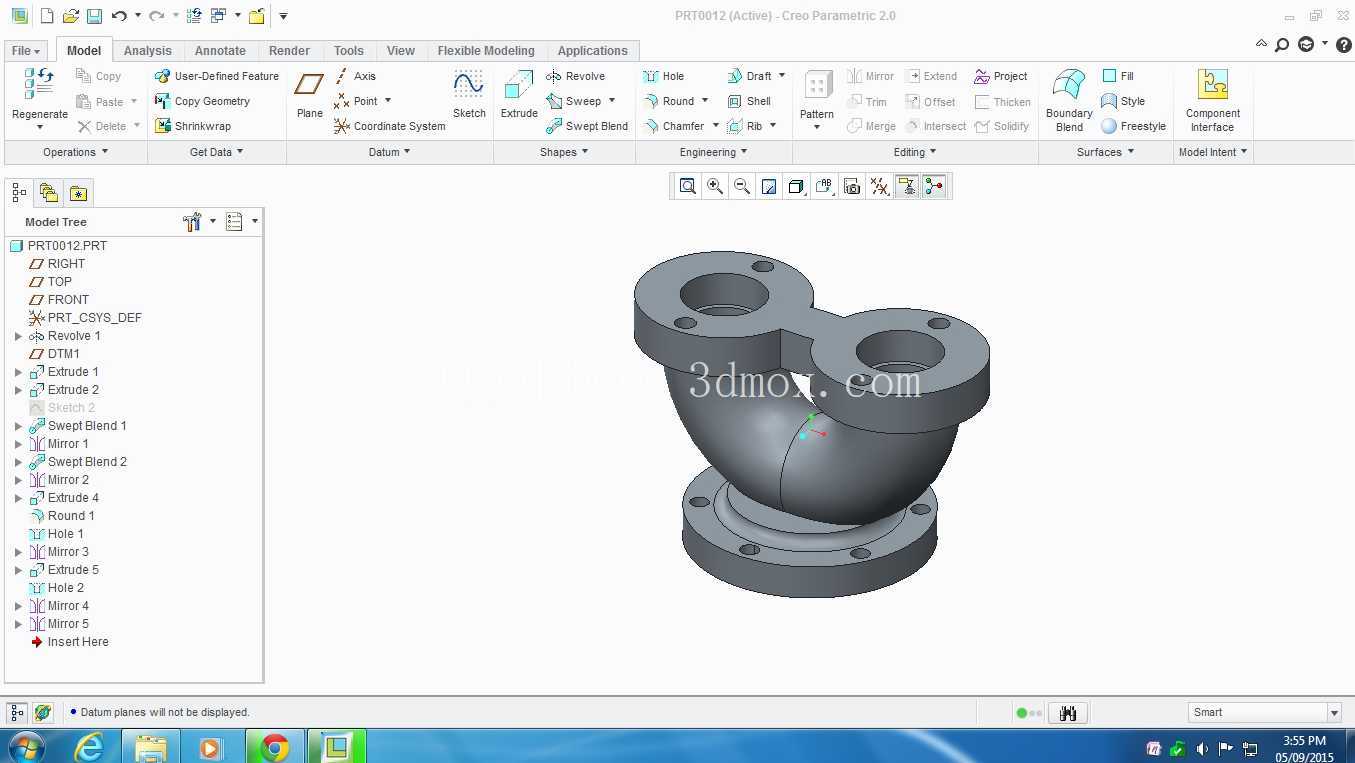

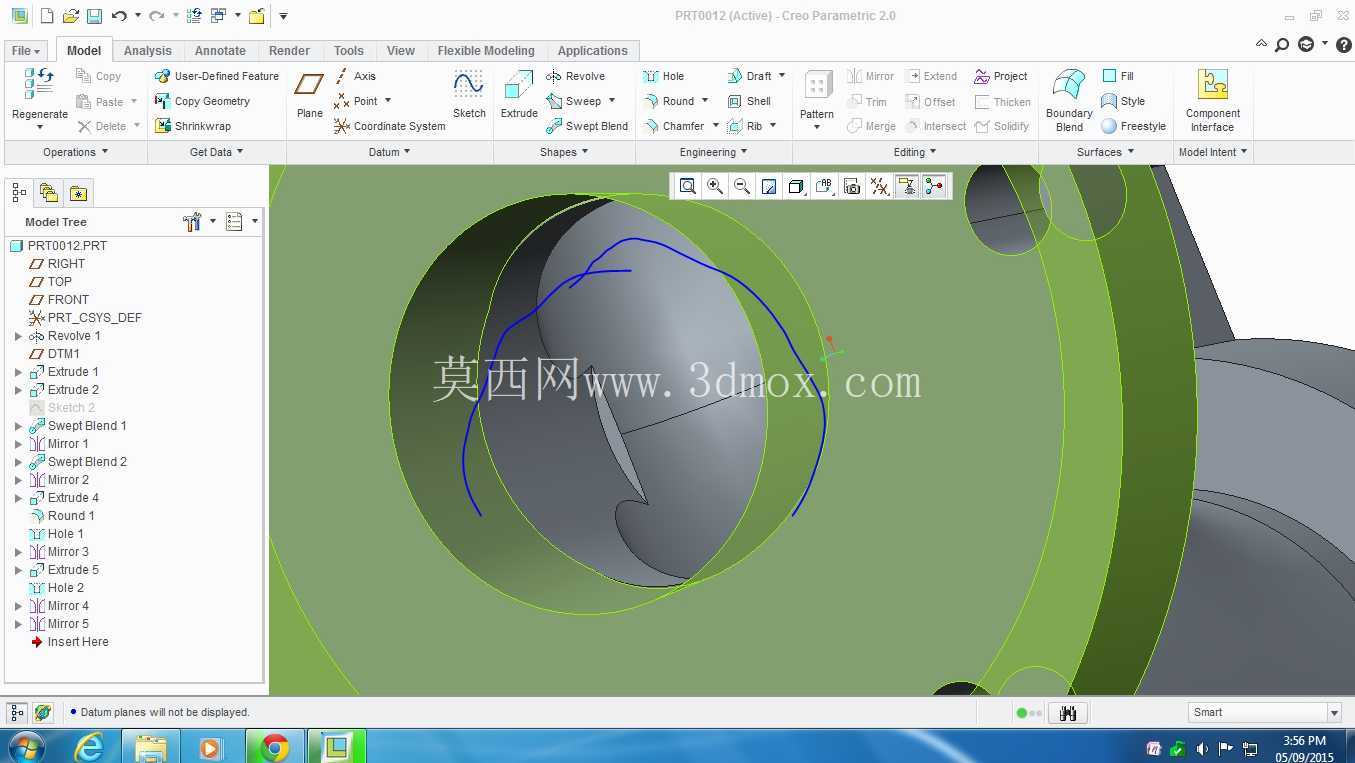

　　建模过程中优先完成内部流道的顺滑过渡处理：入口垂直段向上延伸后，腔室逐步向两个斜向出口扩张，流道转折处采用大圆角曲面衔接，避免介质在高速流经转角时形成涡流滞止区，既降低流体冲刷对内壁的气蚀损伤，也能减少压损，保证两支路出口压力的均衡性。外部壳体壁厚按照承压铸件的常规工艺要求做均匀化处理，法兰与筒体交接位置增设加强凸台，抵消螺栓预紧时产生的局部应力，避免法兰面受载后翘曲导致密封失效。

　　安装边界方面，底部入口法兰的外径、螺栓孔分布圆直径需与上游配对法兰严格匹配，建模时已预留密封垫片的放置平面，两个顶部出口法兰的中心距决定了下游支路管道的最小排布间距，现场布管时要在阀体两侧留出扳手操作空间，方便法兰螺栓的逐次对角紧固；阀体下部的圆弧收口结构可承接阀芯、弹簧、调节膜片等减压组件的安装定位，内腔预留的台阶面用于放置密封座圈，整体外形无突兀的薄壁尖角，既适合砂型铸造成型后做机加工精加工法兰密封面，也可用于3D打印制作功能样件完成流道压力测试。结构设计时在两支路汇合的腔室顶部保留了平整的加工基准面，方便后续钻孔攻丝安装压力检测引管，实时反馈阀后实际压力，为调压机构的参数整定提供数据支撑。
