减压阀配套夹持固定支座结构设计

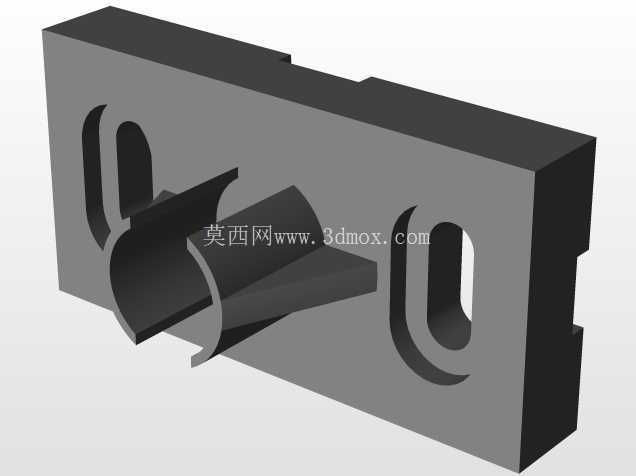

　　这款支座类结构件主要服务于工业管路减压阀的配套安装场景，在流体控制成套设备里承担阀体定位、管路限位与安装基准衔接的作用，常见于化工流体输送管线、车间气动控制系统、液压动力站阀组集成工位以及中小型调压装置的装配环节。从实际装配逻辑来看，零件底部为整块矩形承载基座，基座底面预留两处内凹卡位槽，可直接卡入设备安装面板的预设导轨或者焊接预装的定位凸条，装配时无需额外加工复杂定位面，就能快速完成初定位，降低现场安装的对位耗时。

　　基座左右两侧对称开设长圆形腰型安装孔，孔位走向沿基座长度方向延伸，预留了充足的安装调节余量，即便安装面板上的预装螺栓孔存在小范围加工公差，也能通过腰型孔的滑移量补偿偏差，避免硬装配带来的支座内应力，适配不同批次安装面板的孔位误差。基座上方居中设置两组对称立式夹持肋板，肋板顶部开出半圆弧夹持卡口，两组肋板合围形成完整的圆柱面夹持腔，使用时可将减压阀的圆柱型阀体段卡入夹持腔，侧面预留的锁紧间隙可配合卡箍或者锁紧螺栓收紧肋板，抱紧阀体外壳，既限制阀体径向转动，也能阻隔管路运行时的振动传递，避免调压工况下阀体出现松动偏移。

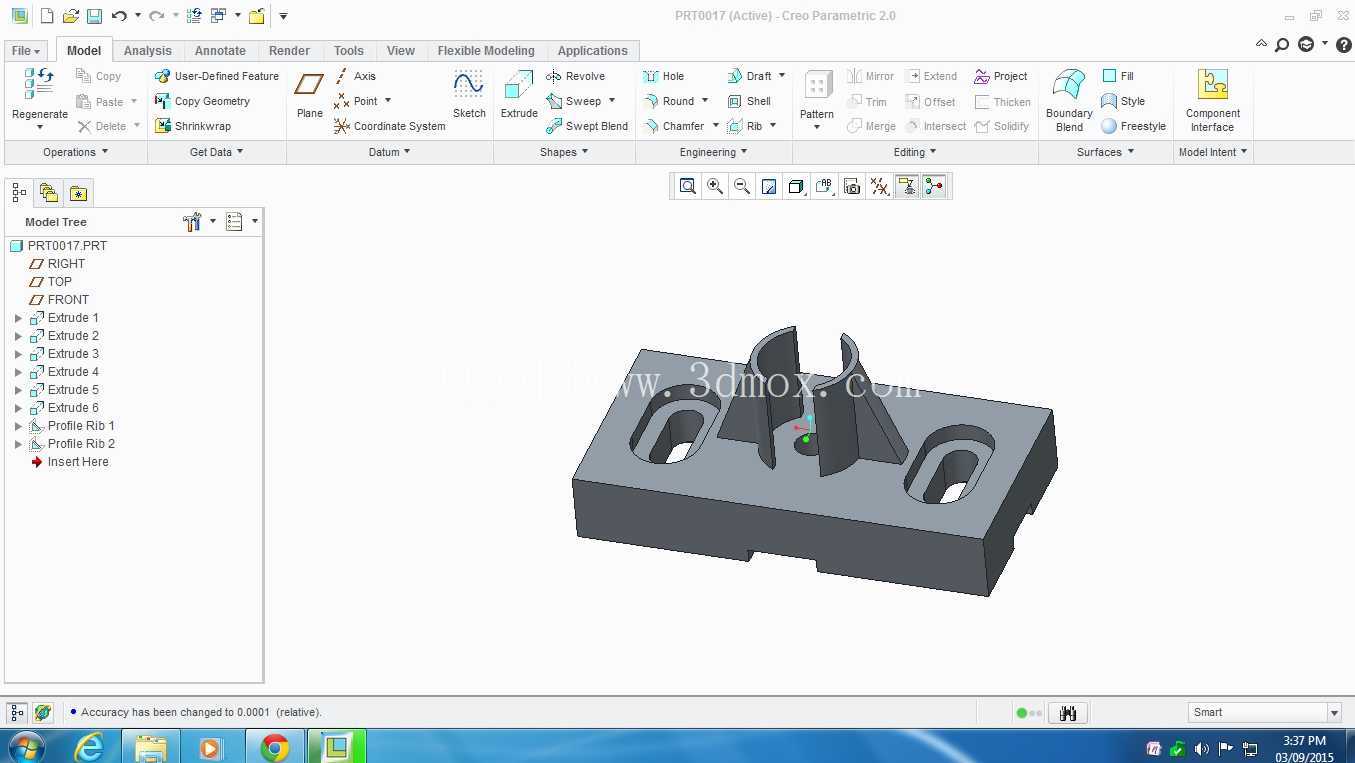

　　肋板与基座衔接处做了加厚过渡处理，消除直角连接处的应力集中问题，即便管路带压运行产生周期性脉动冲击，衔接位置也不会出现疲劳开裂。整体外形轮廓规整，基座长宽尺寸适配常规阀组安装板的预留空间，整体高度控制在低位，安装后阀体重心贴近安装面板，降低悬臂受力带来的倾覆力矩。建模过程中完整还原了所有安装孔、夹持弧面、底部卡槽与加强肋的细节特征，结构壁厚均匀，符合铸件或者机加工件的工艺要求，没有出现薄壁倒扣或者无法加工的死角，可直接用于阀组安装结构的方案验证、装配干涉检查以及工装夹具设计参考，也能作为调压设备安装模块的基础零件，对接不同通径的减压阀夹持需求，在非标流体设备设计中可直接调整腰型孔间距与夹持弧面直径，快速适配不同规格的调压阀安装。
