往复式发动机连杆结构三维设计

　　在往复式活塞内燃机的动力传递链路中，连杆是衔接活塞组与曲轴的核心受力构件，其结构设计直接决定动力转换效率与整机运行可靠性。日常工程场景里，这类部件广泛搭载于车用汽油发动机、柴油动力机组、小型通用动力设备中，承担着把活塞的直线往复运动转化为曲轴旋转扭矩的核心作用，部分二冲程动力构型中，连杆还需承担单向推力传递的功能，受力工况相比四冲程机型存在明显差异。

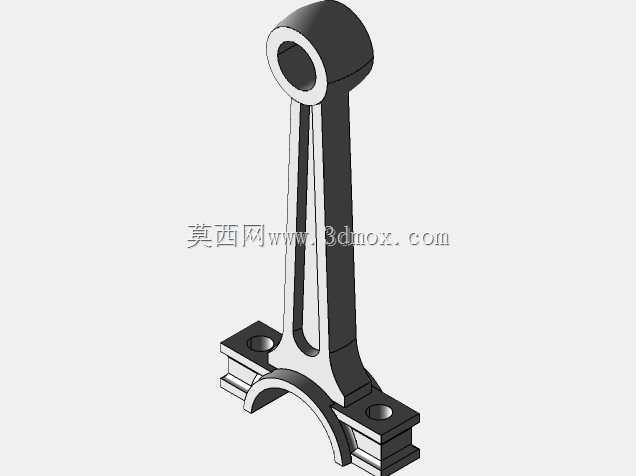

　　从结构设计逻辑来看，该连杆采用分体式大头端与整体式小头端的经典构型，小头端设置贯通的活塞销安装孔，孔位周边做了加厚过渡处理，用于分散活塞销传递来的交变冲击载荷，避免应力集中导致的杆身疲劳失效；大头端为剖分结构，用于匹配曲轴曲柄销的安装需求，剖分面采用平面定位形式，可保证装配后轴瓦的同轴度要求，降低运转过程中的偏磨风险。杆身采用工字形截面构型，在保证纵向抗弯、抗扭刚度的前提下，尽可能降低构件自身重量，减少往复运动过程中的惯性力损耗，这一设计思路在高转速内燃机的连杆开发中被普遍采用，能够平衡结构强度与运动件轻量化的双重需求。

　　从安装边界来看，小头端内孔需与活塞销形成间隙配合，配合公差需兼顾高温工况下的热膨胀余量，避免工作过程中出现销孔抱死的问题；大头端装配后需与曲柄销保持规定的配合间隙，轴瓦安装槽的定位凸台需与杆身、端盖的凹槽完全契合，防止轴瓦在运转过程中出现转动位移。杆身表面的过渡圆角均做了圆弧平滑处理，所有截面变化区域均避免直角突变，从结构根源上降低应力集中系数，能够承受做功冲程瞬间爆发的高压冲击，以及高速运转过程中产生的交变拉压载荷。

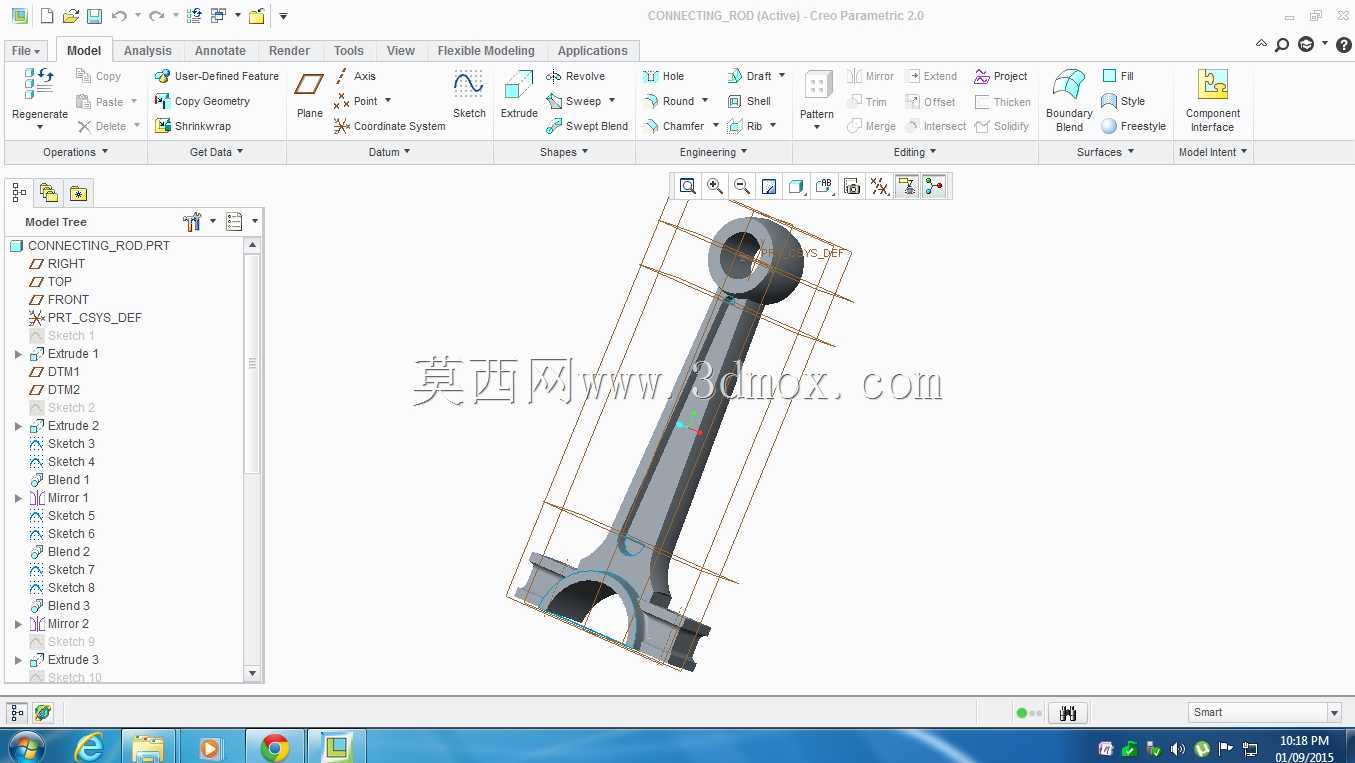

　　实际建模过程中，需严格控制大小头孔的中心距尺寸，该尺寸直接影响发动机的压缩比参数，一旦出现尺寸偏差，会导致整机压缩比偏离设计值，引启动力输出不足、爆震等一系列问题；同时大小头孔的平行度公差需控制在合理范围内，否则会造成活塞偏缸、轴瓦偏磨等故障，大幅缩短动力系统的使用寿命。杆身的拔模角度、壁厚均匀性也需要在建模阶段做充分校验，确保后续锻造或粉末冶金加工环节的工艺可行性，避免出现成型缺陷。
