十字滑块式中心块万向联轴器结构

　　十字滑块式中心块万向联轴器多用于两轴轴线存在径向偏移、小角度偏斜或安装同轴度难以严格保证的传动场合，常见于轻工输送设备、小型工装夹具、阀门驱动机构、仪表传动装置以及低速轻载的自动化执行端。这类结构不需要复杂的花键或铰接销轴，依靠中间滑块在两个半联轴器端面槽内的滑动补偿，即可在传递转矩的同时吸收轴系间的不对中量，装配与维护都比较直接。

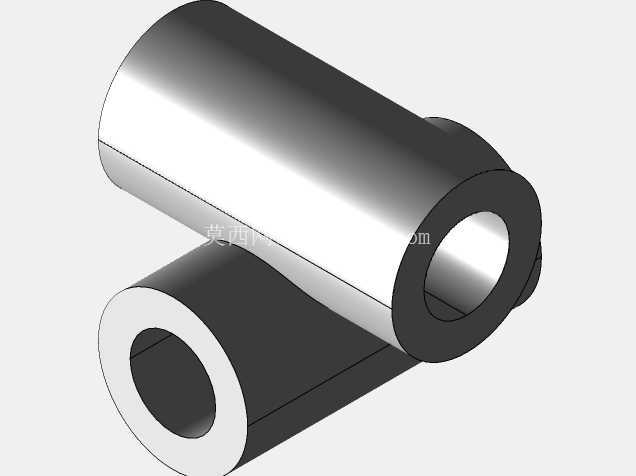

　　从结构组成看，模型包含两个带内孔的套筒式半联轴器和一个中心滑块。半联轴器外圆呈阶梯圆柱形态，一端加工轴向通孔用于与主动轴、从动轴配合，另一端端面开设相互垂直的径向滑槽；中心滑块两侧的凸榫分别嵌入两侧滑槽，形成十字交叉的滑动副。工作时，主动侧半联轴器通过槽壁推动滑块凸榫，滑块再将运动传递至从动侧，当两轴存在偏心时，滑块在槽内往复滑移，从而避免刚性连接带来的附加弯矩。

　　设计这类联轴器时，首先要明确轴径、转矩和转速边界。内孔与轴通常采用间隙配合并辅以紧定螺钉、键或销进行周向固定，孔壁长度需保证足够的接触面积，防止单侧受力造成轴头压溃。滑槽宽度与滑块凸榫厚度采用小间隙配合，间隙过小会在偏心补偿时卡滞，间隙过大则会产生冲击和反向空程。滑块材料常选用尼龙、铜合金或表面硬化钢，低速轻载场景下非金属滑块可降低噪声并实现自润滑，金属滑块则更适合持续载荷和较高温度环境。

　　外形尺寸方面，半联轴器外径主要由轴径和滑槽壁厚决定，壁厚需承受槽侧壁的挤压与弯曲应力；总长度由两端轮毂长度、滑块厚度及装配间隙共同构成。安装时要控制两轴轴向间距，使滑块既不被夹紧失去补偿能力，也不因间隙过大而脱开。径向允许偏移量通常取滑块直径或滑槽有效长度的较小比例，角向补偿能力则受凸榫与槽面接触长度限制，选型时不能把它等同于大转角十字轴万向节。

　　建模过程中，滑槽与凸榫的配合面是重点，需要保证两侧槽向严格呈九十度布置，端面与轴线垂直度直接影响滑块接触状态。圆角过渡处应保留合理半径，避免热处理或加载时在槽根产生应力集中。对于三维结构设计者，检查滑块在极限偏心位置的运动干涉、确认半联轴器外圆与周边机架的安全间隙，以及核算键槽或紧定螺钉空间，都是完成该类传动件数字化设计时不可忽略的环节。
