减压阀类机械结构挤压练习实体

　　该练习实体围绕减压阀类阀体结构展开，主体由多段块状基体、侧向凸台、圆形安装端面及预留孔位组合而成，适合在结构建模训练中理解压力控制元件的基础形体关系。实际减压阀多用于气动管路、液压辅助回路、实验台气路和小型流体控制系统中，核心作用是将上游较高且可能波动的输入压力稳定到下游所需范围，降低压力突变对执行元件、仪表和密封件的影响。

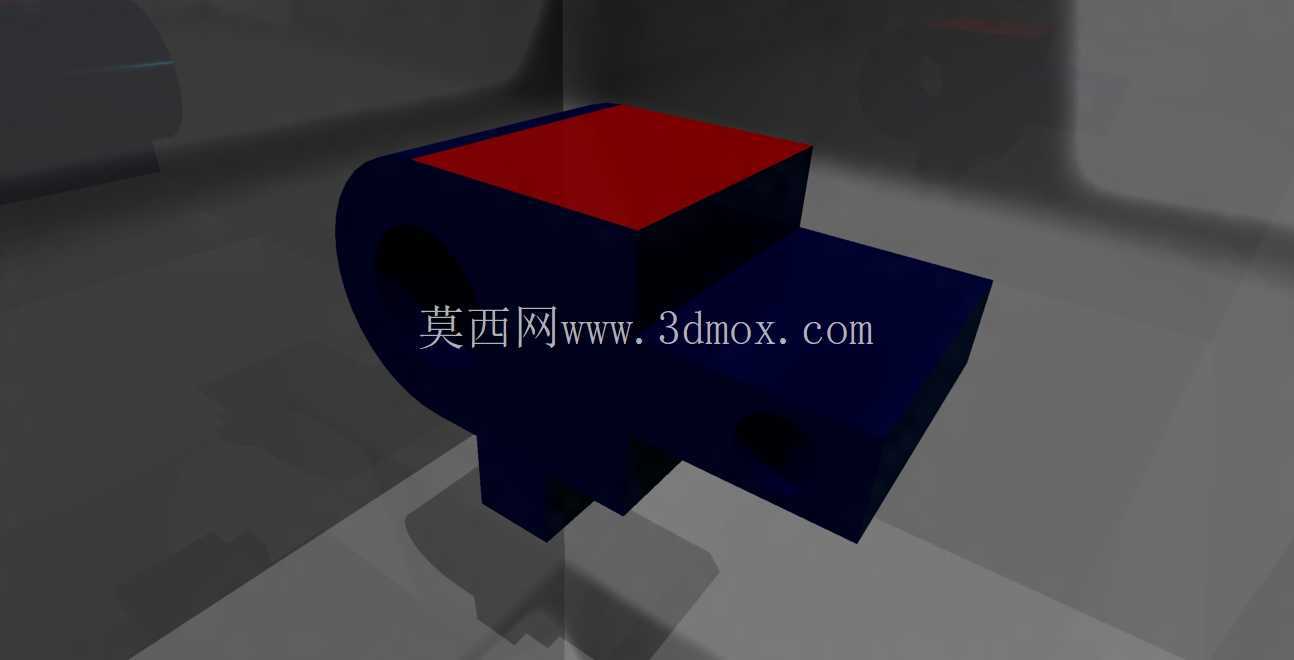

　　从外形看，模型采用较规整的方块与圆柱面相交结构，顶部平面可作为加工基准或盖板贴合面，侧部伸出的凸台对应阀腔、通道或安装连接区域，圆形端面上的孔位暗示了端盖、阀芯组件或紧固件的布置位置。建模时先确定主阀体的包容边界，再依次叠加侧向接口、圆形法兰面和孔特征，能够训练草图约束、特征先后顺序以及相交实体的处理方式。

　　安装边界方面，这类阀体通常需要预留周围管路接头、螺栓操作空间和维护拆卸空间。底部伸出结构可理解为定位或连接部位，在真实设计中应校核与安装板、管夹、相邻阀岛之间的干涉关系；侧向孔轴方向应与管路走向一致，避免接头装配后与设备框架发生碰撞。若用于教学练习，可在现有实体上补充流道孔、螺纹孔、密封槽和端盖配合面，进一步体会阀体从外形毛坯到功能零件的细化过程。

　　结构设计思路上，减压阀阀体不仅要容纳阀芯、弹簧、膜片或活塞等调节元件，还要保证进排气通道顺畅、壁厚均匀、加工面可达。块状外形虽然造型简单，却便于初学者建立基准意识：以主安装面定位高度，以中心线控制孔位，以对称关系约束凸台位置。对于设备选型人员而言，这类模型也可用于检查阀件在紧凑控制柜内的布置合理性，尤其是接口方向、检修空间和管路弯曲半径。

　　整体形体没有复杂曲面，重点在于特征叠加、孔位布局和功能区域划分，能够帮助从业者把抽象的阀门结构图转化为可装配、可检查、可继续工程细化的三维实体。
