等距变距输送螺杆三维结构设计

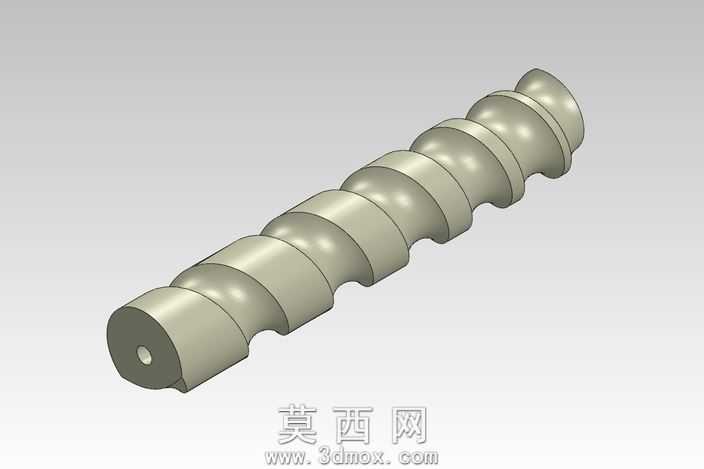

本模型采用SolidWorks进行全参数化三维建模，整体为轴向延伸的杆类输送构件，建模阶段首先绘制杆体的中心旋转轴线，以左端实心圆柱段为基准，先完成左端带中心小孔的安装轴段建模，该轴段端面平整，中心预留同轴小孔用于安装定位与传动连接。后续螺旋段采用扫描特征结合变距螺旋线参数驱动生成，区别于常规等距螺杆，本模型的螺旋导程沿轴向呈现规律性变化，螺旋叶片与杆体为一体化结构，叶片外轮廓为光滑圆弧过渡曲面，相邻螺旋槽的间距从左至右逐步调整，可实现物料在输送过程中的速度渐变调控，满足定距送料、等距分料的工况需求。建模过程中对螺旋曲面与杆体的衔接处做了圆角过渡处理，避免应力集中，整体材质赋予哑光金属质感，渲染阶段采用中性灰背景搭配均匀漫反射光照，清晰呈现螺旋段的曲面起伏与整体轮廓结构，无多余装饰性特征，所有尺寸参数可根据实际输送物料的规格、输送节拍需求进行调整，模型结构完整无破面，可直接导入装配环境用于送料机构的整体装配验证，也可导出工程图用于后续的机加工生产，该类变距螺杆常应用于自动化送料线、包装机械的物料分料环节，可将连续输送的物料按固定间距分隔后输送至下一工位，替代传统的分料拨盘结构，运行过程中无冲击，送料精度更高，对异形物料的适配性更强。
