三联动直齿传动齿轮组三维设计

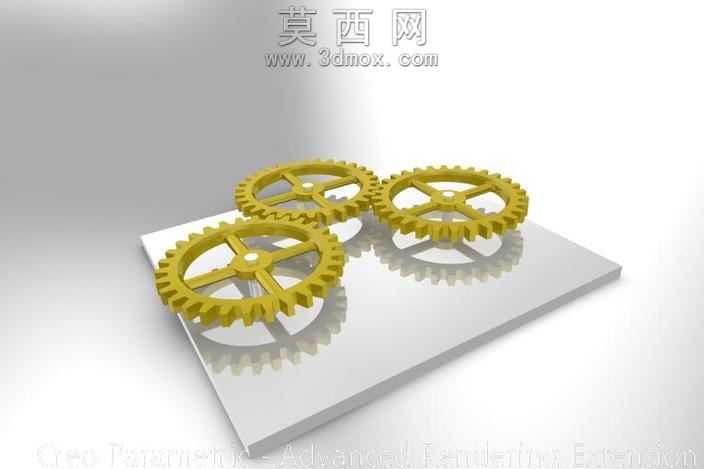

本作品为三联动直齿圆柱齿轮组三维设计，整体采用参数化建模思路完成，首先依据标准直齿圆柱齿轮的齿廓生成逻辑，通过渐开线方程绘制齿形轮廓，经拉伸、阵列操作生成单个齿轮的轮齿、轮毂、辐板与中心轴孔结构，三个齿轮模数、压力角、齿厚参数完全一致，保证啮合传动时的齿侧间隙合理、传动比恒定。建模过程中对齿轮的齿顶圆、齿根圆、分度圆尺寸做了精准约束，三个齿轮呈三角排布，相邻齿轮的中心距严格按照分度圆半径之和设定，确保轮齿啮合时无干涉、传动顺畅。渲染阶段为齿轮赋予哑光工程塑料材质，表面添加细微的磨砂质感，还原工业常用非金属齿轮的真实视觉效果，底部承载平台采用高反光金属材质，通过环境光遮蔽、全局光照设置，让齿轮在平台上形成柔和的倒影，增强场景的空间层次感。结构设计上，每个齿轮的辐板采用十字加强筋结构，在保证整体结构强度的同时减轻零件自重，中心轴孔做了倒角处理，方便实际装配时与传动轴的配合安装。设计过程中重点验证了三个齿轮联动时的运动轨迹，通过运动仿真确认轮齿啮合过程无卡滞、传动误差控制在合理范围内，整体模型结构规整，参数可编辑性强，可直接用于机械原理教学演示、传动机构方案验证，也可作为小型传动装置的设计参考，适配多种低速轻载的传动场景需求。
