法兰连接手动截止式减压阀结构设计

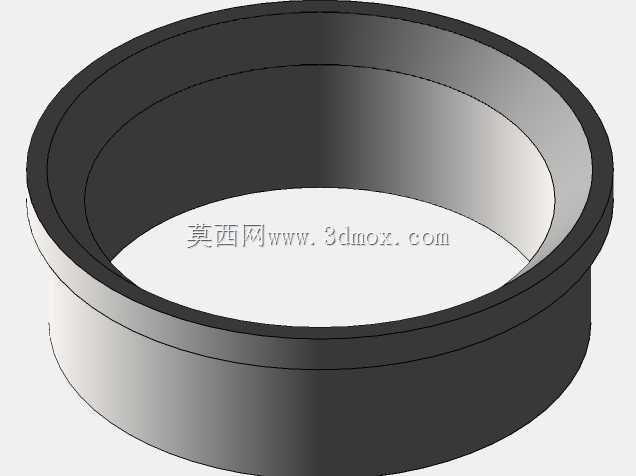

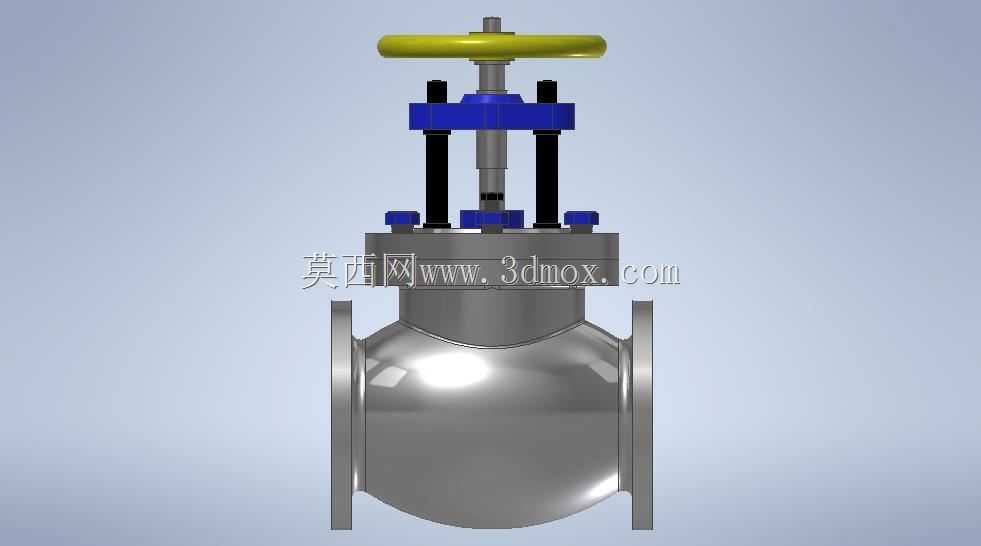

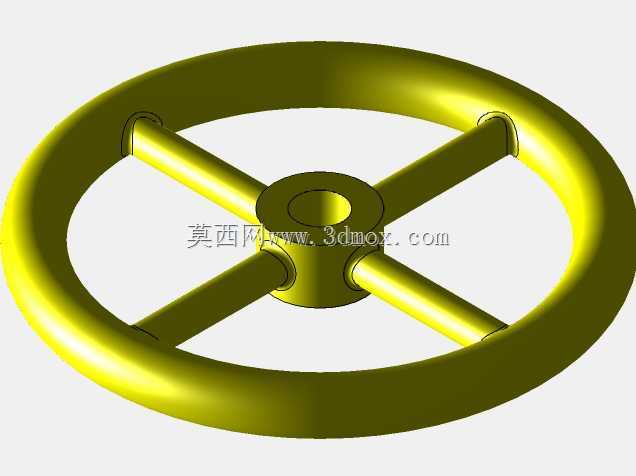

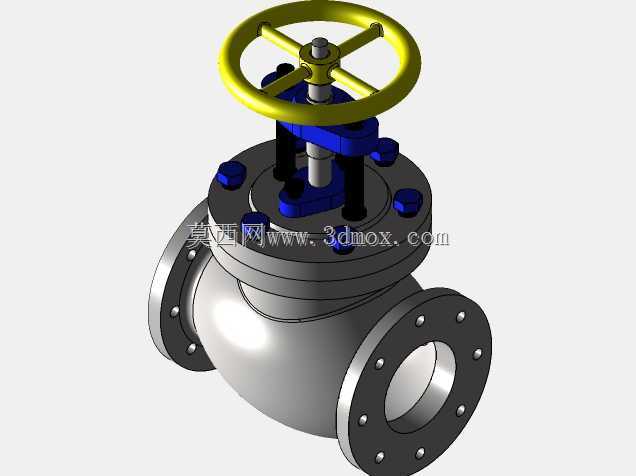

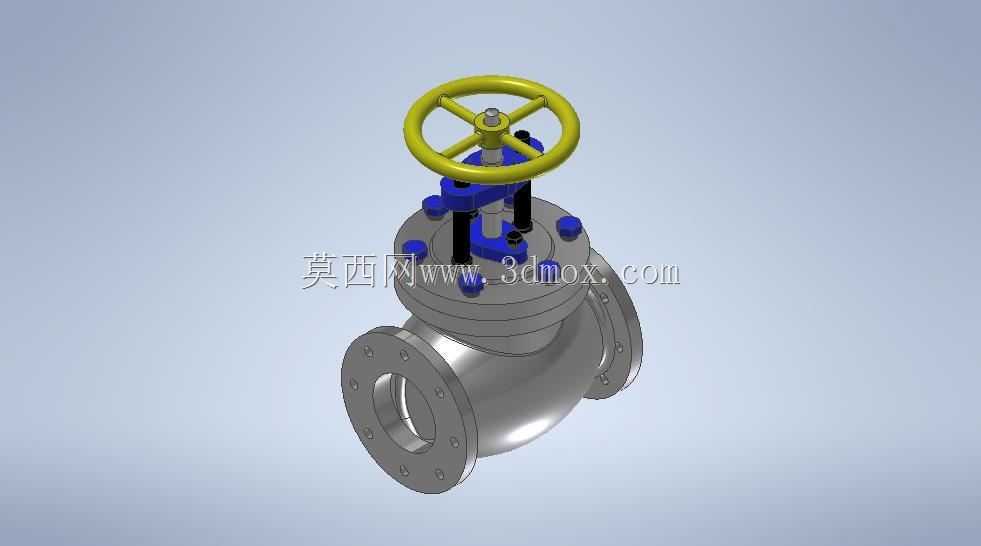

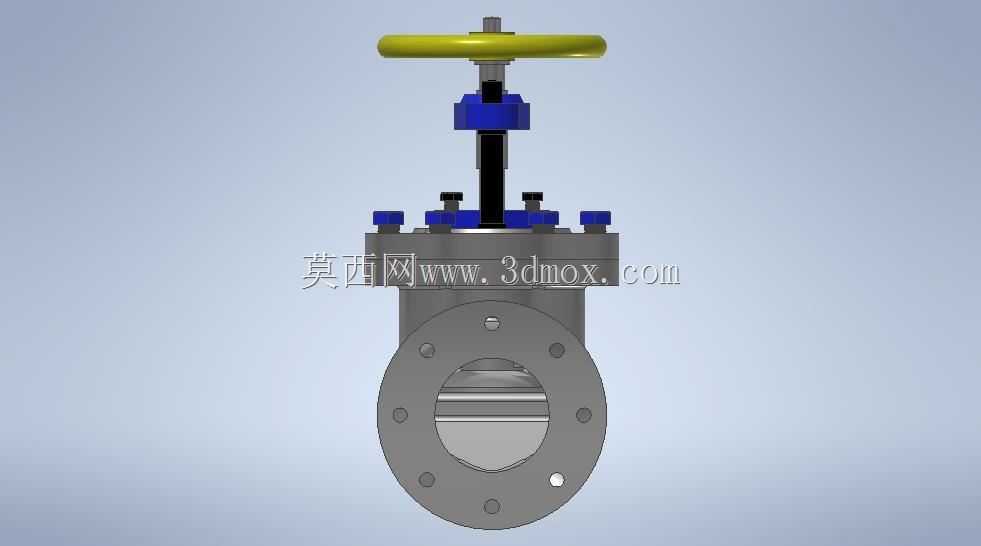

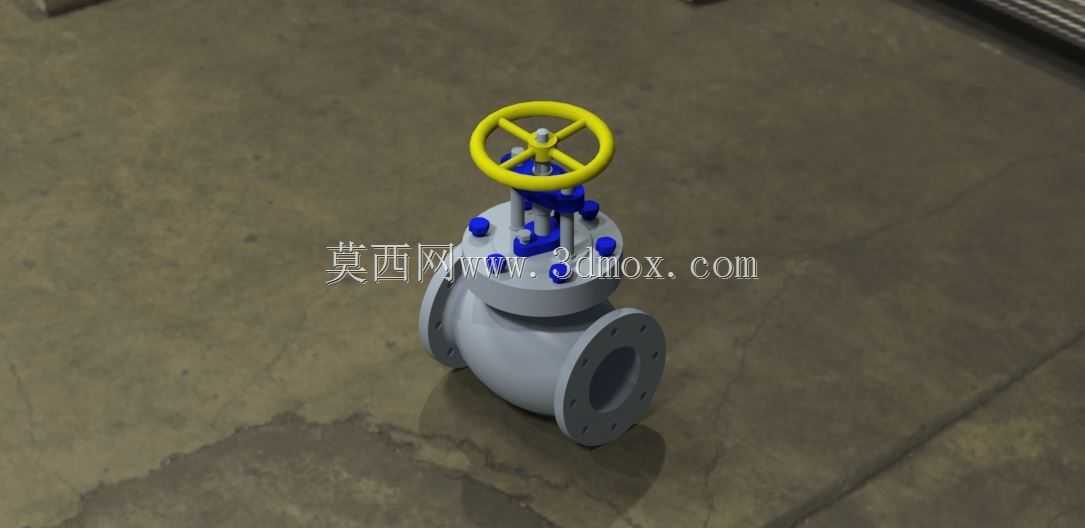

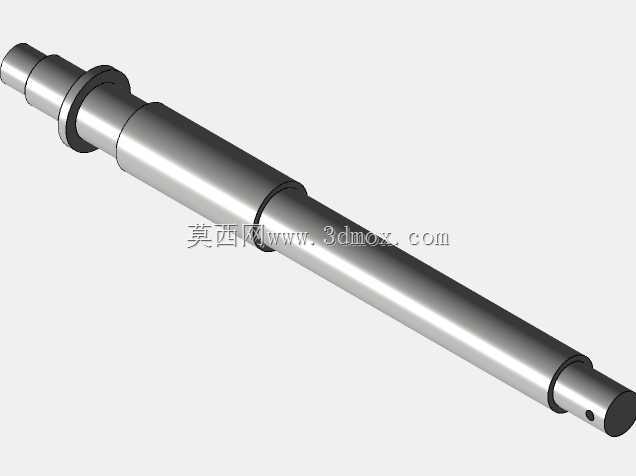

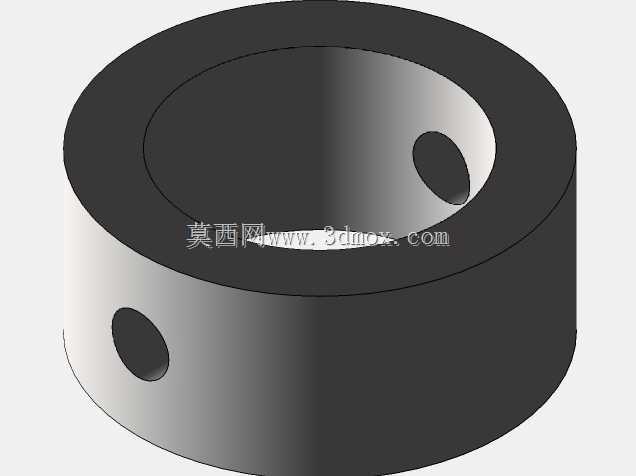

　　这类带手轮操作的法兰连接减压阀，核心应用场景集中在工业给排水主管路、蒸汽输送管网、化工介质输送系统的压力调控段，通常安装在高压侧与低压用户端的衔接位置，承担将上游高压介质稳定降至下游设备额定工作压力的作用，避免下游承压能力不足的仪表、储罐、换热设备因超压出现密封失效、结构破损甚至介质泄漏风险。从结构设计逻辑来看，顶部采用黄色轮辐式手轮，匹配阀杆的梯形传动螺纹，操作时手轮旋转带动阀杆做轴向升降，改变阀瓣与阀座的通流间隙，进而调整介质过流面积实现压力调节，手轮的轮辐尺寸经过力矩匹配设计，单人手动操作即可完成开度调整，无需额外辅助加力杆，手轮与阀杆的连接部位设置防松定位结构，避免长期操作出现配合松旷导致的开度指示偏差。

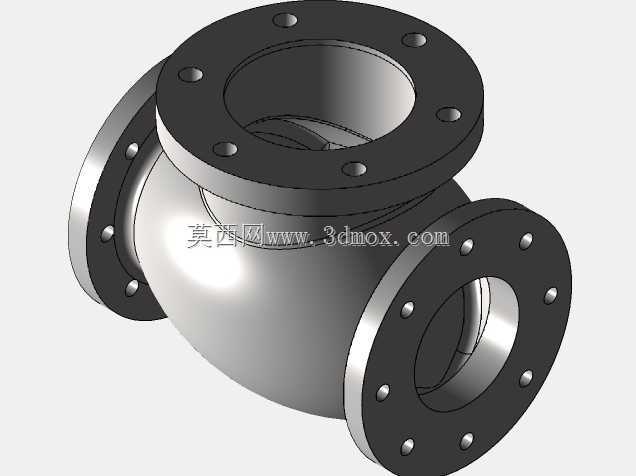

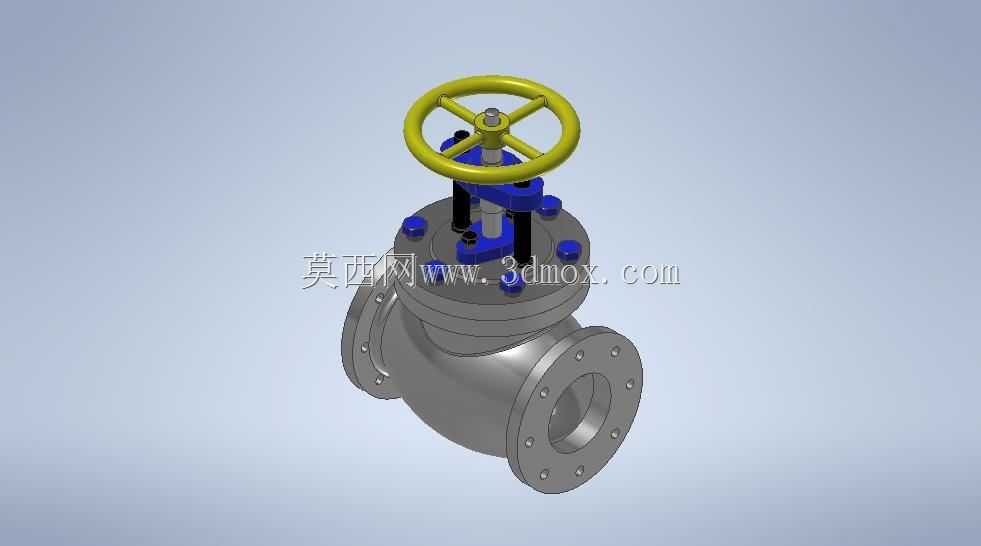

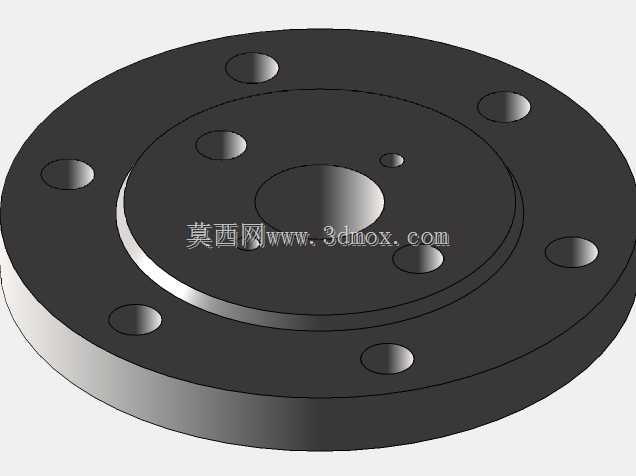

　　阀体采用双侧法兰连接结构，法兰端面的螺栓孔分布遵循通用管路法兰标准，安装时可直接与同公称通径的管路法兰配对，通过螺栓紧固配合密封垫片实现端面密封，无需额外加工焊接接口，适配现场快装快拆的检修需求，阀体的流道采用平滑过渡的S型设计，减少介质流经时的局部阻力损失，降低流道冲蚀速率，延长阀体整体使用寿命。设计阶段充分考虑安装边界约束，阀体底部到法兰中心的高度、手轮顶部到阀体中心的垂直距离、两侧法兰端面的总长度均匹配常规工业管廊的安装预留空间，手轮的操作高度处于人体工程学适配区间，现场人员站立即可完成开度调整操作，无需额外搭设操作平台。

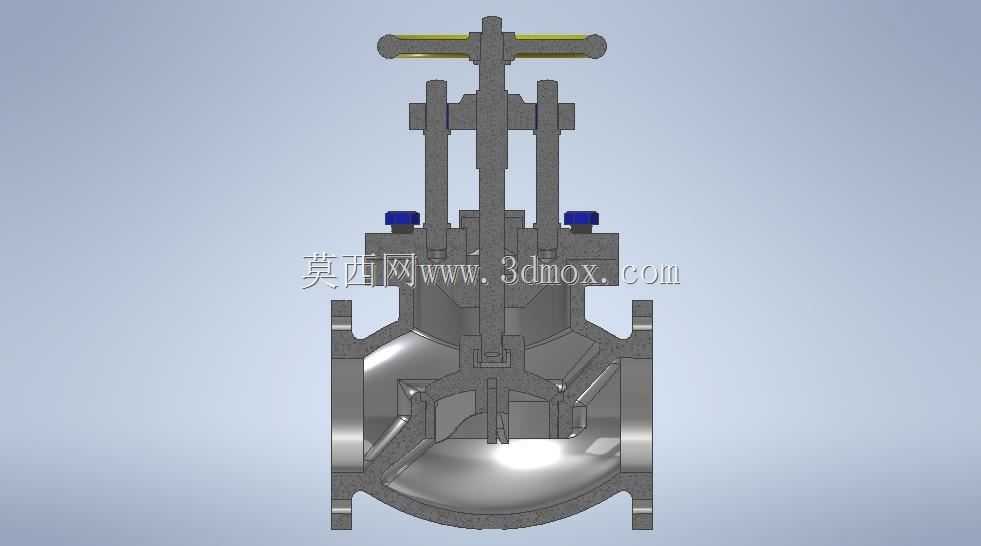

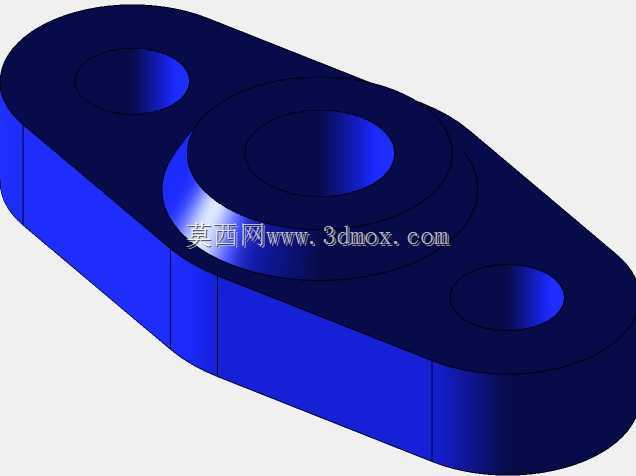

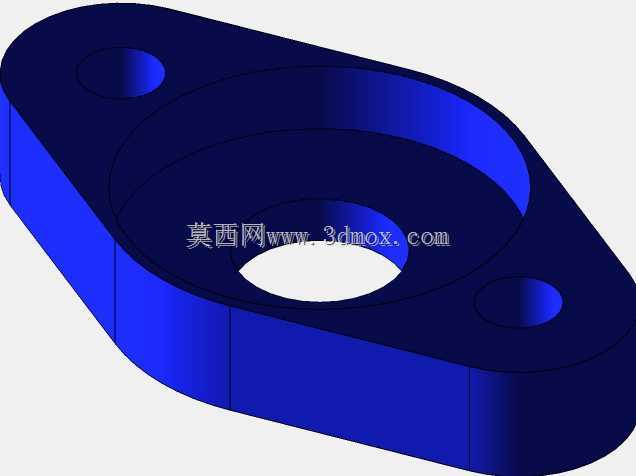

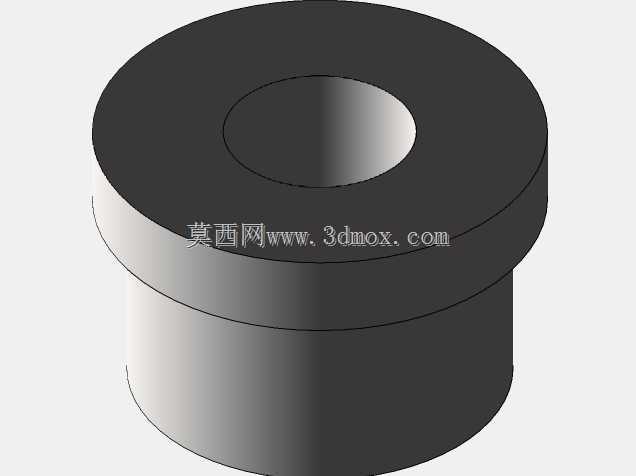

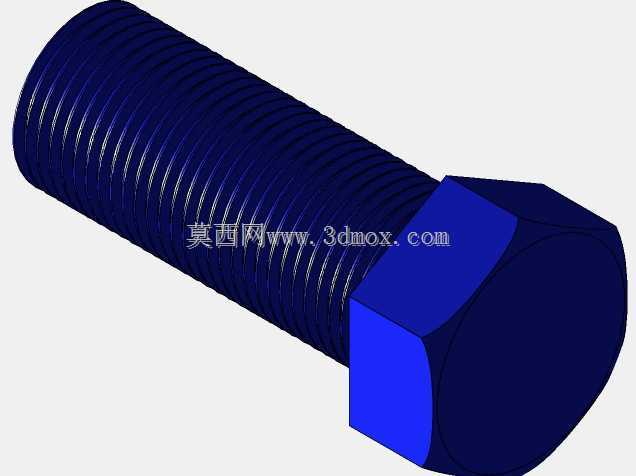

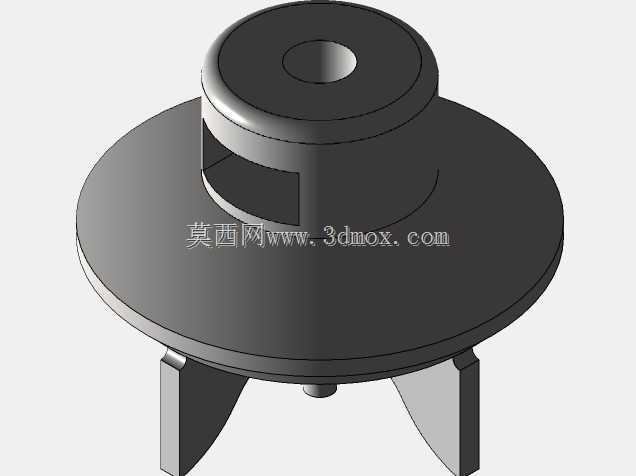

　　阀盖与阀体的连接部位采用多螺栓均匀紧固结构，中腔密封采用耐温耐腐的成型填料，可适配不同温度、不同腐蚀属性的介质工况，阀杆伸出部位设置防尘密封结构，避免外界粉尘、杂质进入阀杆螺纹配合面造成卡涩。从功能特性上看，该阀的压力调节精度可满足常规工业管路的调压需求，阀瓣密封面采用堆焊耐磨合金处理，长期受介质冲蚀也能保持良好的密封性能，避免调压过程中出现内漏导致的下游压力失稳，阀体外部的加强筋布局兼顾结构强度与铸件成型工艺性，既保证承压状态下阀体不会出现结构性变形，也能降低铸造过程中的应力集中风险，减少铸件废品率。
