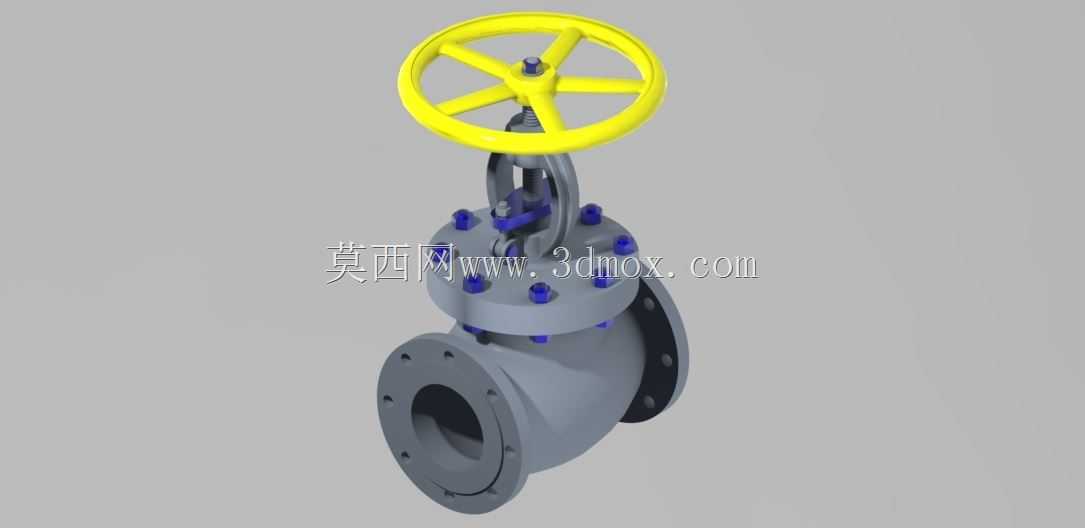

法兰连接手动球形截止阀结构设计

　　这款手动法兰式球形截止阀，主要面向工业管路系统的介质截断工况设计，可适配水、蒸汽、油品等多种常规工业介质的输送管路，在化工、市政供水、热力管网、常规工业生产装置的管路分支、设备进出口位置都有广泛应用场景。从实际使用需求出发，该阀门的核心功能是通过手轮驱动实现阀瓣的升降，从而精准控制管路的通断状态，相比闸阀，这类截止阀的密封面在启闭过程中摩擦量更小，密封可靠性更强，同时具备一定的流量调节能力，可满足管路系统中不同开度下的介质节流需求。

　　设计过程中，首先考虑的是安装适配性，阀体采用双侧法兰连接结构，法兰端面的螺栓孔位、密封面尺寸均匹配对应压力等级的管路法兰标准，安装时只需对齐法兰密封面，加装密封垫片后穿入螺栓紧固即可完成装配，无需额外焊接加工，大幅降低现场安装的施工难度与作业风险。阀体的流道采用直通式球形腔体结构，相比传统直角式截止阀，介质在阀腔内的流动阻力更小，可有效降低管路系统的压力损失，减少输送过程中的能耗。

　　上部的驱动结构采用明杆式设计，阀杆与手轮通过梯形螺纹传动，手轮施加的扭矩可通过螺纹副放大为阀瓣的轴向压紧力，保证密封面之间足够的密封比压，避免介质泄漏。阀盖与阀体之间采用法兰螺栓连接，中间加装密封垫片，同时填料函位置设置多层填料密封结构，可通过填料压盖的螺栓调节填料压紧程度，在长期使用出现填料磨损泄漏时，无需拆解阀门整体即可完成填料的压紧或更换，大幅降低后期维护成本。

　　从安装边界来看，该阀门的手轮位于阀体正上方，安装时需预留足够的手轮操作空间，保证操作人员可顺利完成启闭操作，同时手轮的旋转方向遵循通用工业阀门的操作规范，顺时针为关闭、逆时针为开启，符合现场操作人员的使用习惯，无需额外的操作培训即可上手。阀瓣与阀座的密封面采用堆焊硬质合金的设计，可耐受介质的长期冲刷与磨损，提升阀门的整体使用寿命，即使在介质含有少量固体颗粒的工况下，也能保证密封面不易被划伤，维持可靠的密封性能。整体结构的零部件均采用模块化设计，各部件之间的装配关系清晰，拆解维修时可快速更换损坏的零部件，无需整体更换阀门，有效降低工业用户的后期运维成本。
