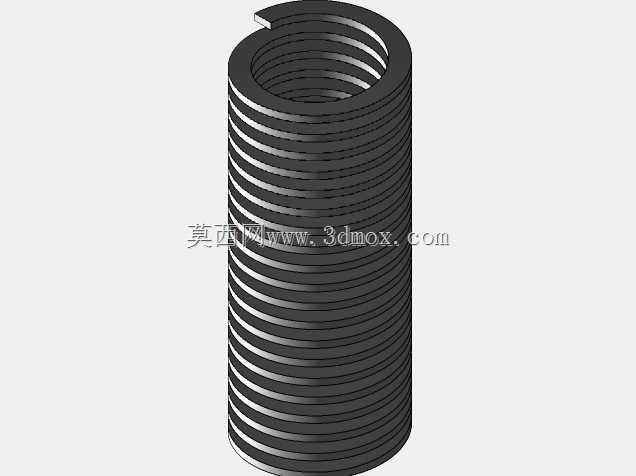

方形截面圆柱压缩弹簧结构设计

　　这款方形截面圆柱弹簧，核心应用场景集中在冲压模具、注塑模具的装配组配环节，也可适配各类需要提供稳定轴向弹力的阀门调压、工装夹紧工位。区别于常规圆形截面弹簧，方形截面的材料利用率更高，在相同安装空间内可提供更大的承载能力，同时轴向压缩时的圈间接触更均匀，不会出现圆线弹簧常见的局部应力集中点，长期反复压缩工况下的疲劳寿命表现更稳定。从设计思路来看，这款弹簧采用等节距圆柱螺旋结构，两端各设置有半圈并紧磨平的支撑端，安装时可保证端面与安装基面完全贴合，不会出现受压偏斜的问题，有效避免侧向分力对配套导向件的磨损。

　　弹簧的截面为规整正方形，卷制过程中严格控制螺旋升角一致性，保证每一圈弹簧的刚度偏差控制在工程允许范围内，压缩行程内的弹力输出线性度更好，不会出现刚度突变的情况。在安装边界上，弹簧的外径尺寸适配常规模具标准件的安装沉孔，内径可匹配常用规格的导向导柱，安装时无需额外加工定制适配结构，直接替换同规格圆线弹簧即可获得更高的承载能力。实际使用中，这类方形截面弹簧常布置在模具的卸料板、顶出机构位置，为板料脱料、塑件顶出提供稳定的复位弹力，也可集成在减压阀的调压腔内，配合阀芯提供稳定的预紧力，保证阀口开启压力的一致性。

　　设计建模过程中，需要重点控制螺旋线的起始端收尾角度，保证两端支撑圈的并紧段过渡平滑，不会出现凸起的棱边刮擦安装孔壁，同时方形截面的扫掠路径需要严格对齐螺旋升角，避免截面扭转导致的实际工作圈数偏差，影响弹簧的实际刚度参数。不同于常规弹簧仅做外观建模，这款模型还原了弹簧两端的收口细节，支撑圈与有效圈之间的过渡段完全符合实际加工工艺，导入装配环境后可直接做干涉检查，验证压缩到极限行程时的圈间间隙是否满足设计要求，避免实际装配后出现并圈卡死的问题。

　　在模具装配场景中，这类弹簧的选型需要匹配卸料力的计算值，方形截面弹簧的刚度比同外径同长度的圆线弹簧高30%左右，在安装空间受限的重载工位，可直接替换圆线弹簧获得更高的弹力输出，无需扩大安装孔尺寸，降低模具整体的改造成本。
