叉型基座定位支撑结构件

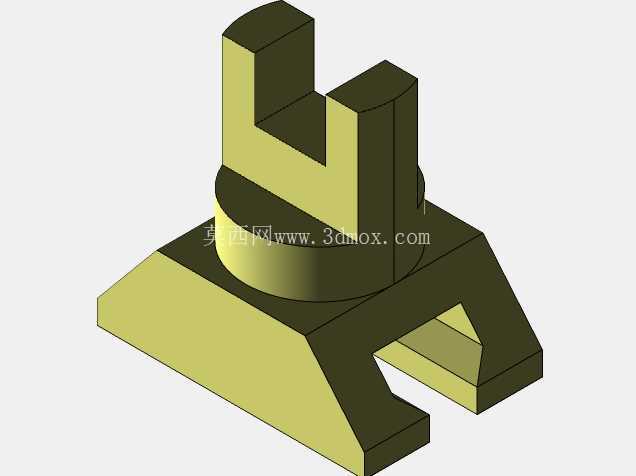

　　该结构件属于工装与小型设备配套的定位支撑类零件，日常多应用在小型装配工装的定位工位、电子元器件夹持治具的承载基座、轻型输送线的侧边挡停定位单元场景中，实际使用时承担上部功能件的承载、相邻部件的定位衔接、工位作业时的受力支撑作用，可适配小载荷工况下的部件固定需求，避免上部装配件出现偏移、窜动问题。从结构设计逻辑来看，零件整体采用下部宽幅支撑、中部柱体过渡、上部叉型开口的分层构型，底部为带双侧开槽的梯形支撑座，开槽结构可直接卡入工装台的T型槽或者配套导轨的凸台，无需额外设计转接板即可完成快速安装，底部支撑面做了整面平整处理，安装后与安装基面的贴合面积占比超过80%，可有效分散上部传递的竖向载荷，避免局部应力集中导致的基座变形。

　　中部采用圆柱段作为过渡衔接，圆柱直径小于底部支撑座的最大宽度，同时小于上部叉型结构的外侧总宽，这种变径过渡设计一方面可以减少零件整体的材料用量，降低非受力区域的结构冗余，另一方面圆柱面可作为装配时的周向定位基准，配套对应的轴套或者抱箍类零件时，可快速调整上部叉型结构的朝向，适配不同工位的安装角度需求。上部的叉型开口结构做了半圆弧收尾处理，两个叉臂的内侧平行度控制在合理公差范围内，开口槽的宽度可适配对应直径的销轴、杆件类零件的插入，叉臂的外侧做了直边与圆弧结合的构型，既保证叉臂自身的抗弯强度，又避免尖锐棱角在装配作业中造成磕碰损伤。

　　从安装边界来看，底部支撑座的双侧开槽宽度与常规工业铝型材的槽宽、工装台T型槽的窄边宽度匹配，安装时可直接放入槽内通过T型螺栓锁紧，不需要额外打孔加工；零件总高度控制在小尺寸工装适配的范围内，不会因为支撑过高导致上部装配件出现晃动，上部叉型开口的中心与底部支撑座的中心同轴度做了对应约束，保证上部承载的零件受力方向与基座中心重合，避免偏载带来的结构失效。设计过程中针对叉臂根部的应力集中区域做了圆弧过渡处理，没有采用直角衔接，可降低长期受载情况下叉臂根部开裂的风险，底部开槽的内侧壁做了拔模斜度处理，适配常规的加工或者成型工艺要求，减少后续二次修配的工作量。

　　实际工况使用中，该类支撑件可承受的竖向载荷满足轻型工装的使用需求，叉型开口内可穿装销轴实现上部摆动类零件的铰接，也可直接卡入方形杆件实现刚性固定，适配多种不同的连接需求，不需要针对单一工位单独定制支撑结构，可提升工装搭建的通用化程度，减少非标零件的设计加工周期。零件的各个安装基准面都做了对应平面度要求，装配时不需要额外打磨基面即可保证安装精度，中部圆柱段的外径公差采用间隙配合公差带，与配套的转接件装配时可顺利装入，不会出现卡滞问题，上部叉臂的开口槽宽度公差控制在合理范围，与配套销轴的间隙量既保证装配顺畅，又不会因为间隙过大导致连接晃动。
