皮带滚轮传动支撑安装组件结构设计

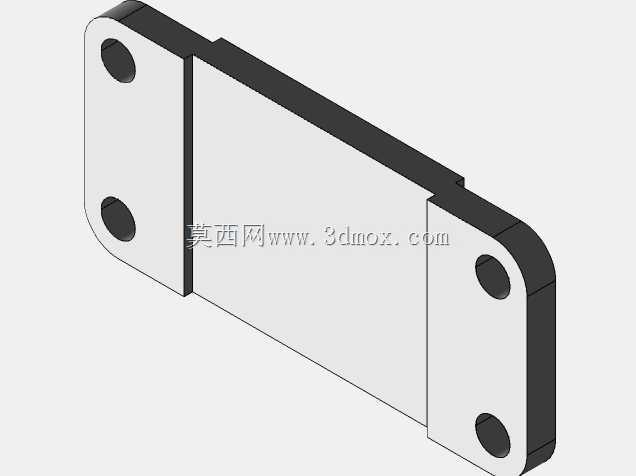

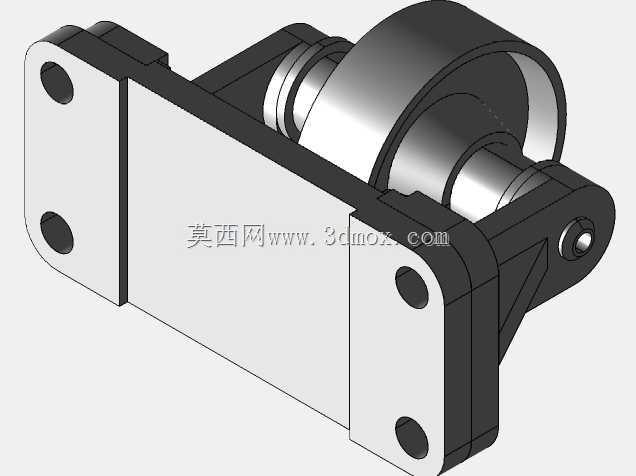

　　该组件主要应用在需要皮带张紧、导向传动的工业设备工位中，常见于轻工输送线、小型传动机构、阀门配套执行机构的动力传递环节，核心作用是为传动皮带提供稳定的支撑与导向，避免皮带运行过程中出现跑偏、下垂、跳齿等问题，保障动力传递的平稳性。从结构组成来看，整套组件包含安装底座、双侧支撑支架、滚轮本体、滚轮轴、限位结构几个核心部分，安装底座采用双侧带安装孔的板式结构，安装孔位做了沉台设计，能够保证紧固件安装后端面齐平，不会与周边运动部件产生干涉，底座的安装边界可适配常规的型材安装面与板式安装面，安装孔的孔距经过公差匹配，能够兼容同规格的标准安装位，不需要额外做安装面的二次加工。

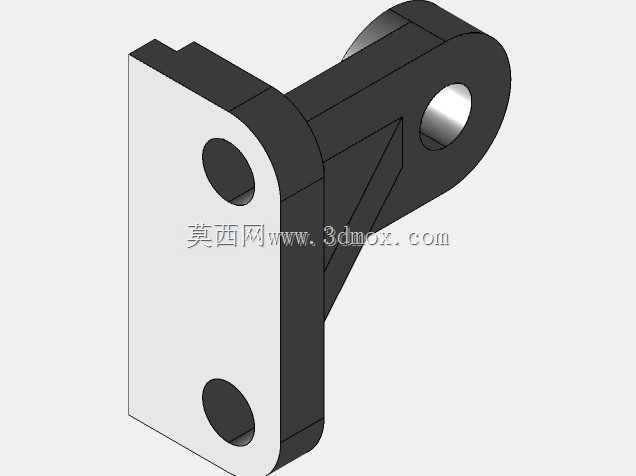

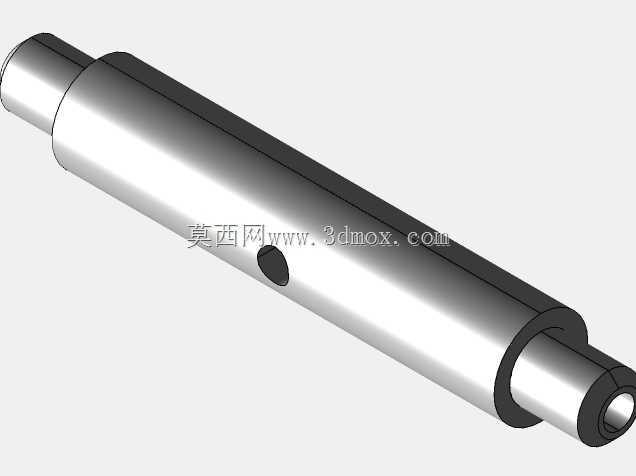

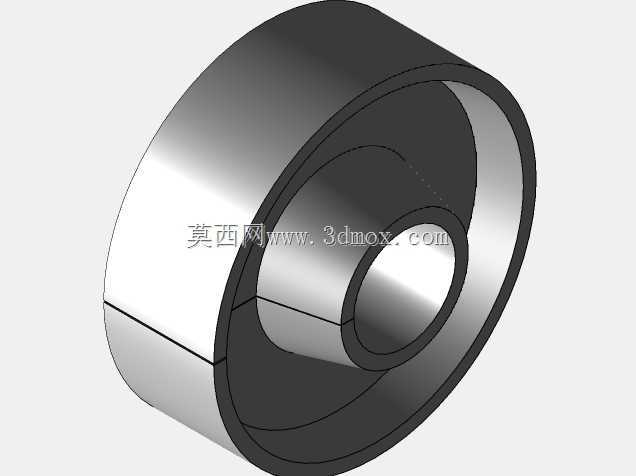

　　支撑支架与底座采用刚性连接，两侧支架的同轴度公差控制在合理范围内，保证滚轮轴安装后不会出现卡滞、偏磨的问题，滚轮本体采用圆柱面设计，外圆面做了粗糙度控制，能够减少与皮带接触时的摩擦损耗，同时滚轮内部集成了转动支撑结构，转动过程中径向跳动量控制在传动允许的范围内，避免皮带运行时出现周期性的张紧力波动。设计过程中优先考虑了组件的装拆便捷性，滚轮轴采用端部限位的固定方式，日常维护更换滚轮时不需要完全拆解整个安装底座，只需要拆除端部限位件即可抽出滚轮轴完成更换，减少设备停机维护的时间。支架与底座的连接位置做了加强筋结构，能够承受皮带张紧时产生的侧向拉力与径向载荷，避免长期运行后支架出现变形导致滚轮偏斜。

　　滚轮的宽度尺寸匹配常用的平皮带与窄V带的宽度范围，能够覆盖多数小型传动机构的皮带导向需求，组件整体的外轮廓尺寸经过优化，在保证结构强度的前提下尽可能压缩安装占用空间，适合在设备内部安装空间紧凑的工位使用。转动部位的润滑预留了对应的操作空间，日常补脂维护不需要拆解主体结构，能够降低后期运维的工作量。整套结构的受力路径经过梳理，皮带张紧产生的载荷通过滚轮传递到滚轮轴，再通过两侧支撑支架分散到底座安装面，最终传递到设备主体结构上，每个受力环节的结构强度都经过匹配，不会出现局部应力集中导致的部件断裂问题，安装时只需要将底座贴合设备安装面，拧紧紧固件即可完成组件的固定，调整好皮带张紧度后就能投入使用，不需要复杂的调试步骤。
