双螺杆挤压出料工业设备结构设计

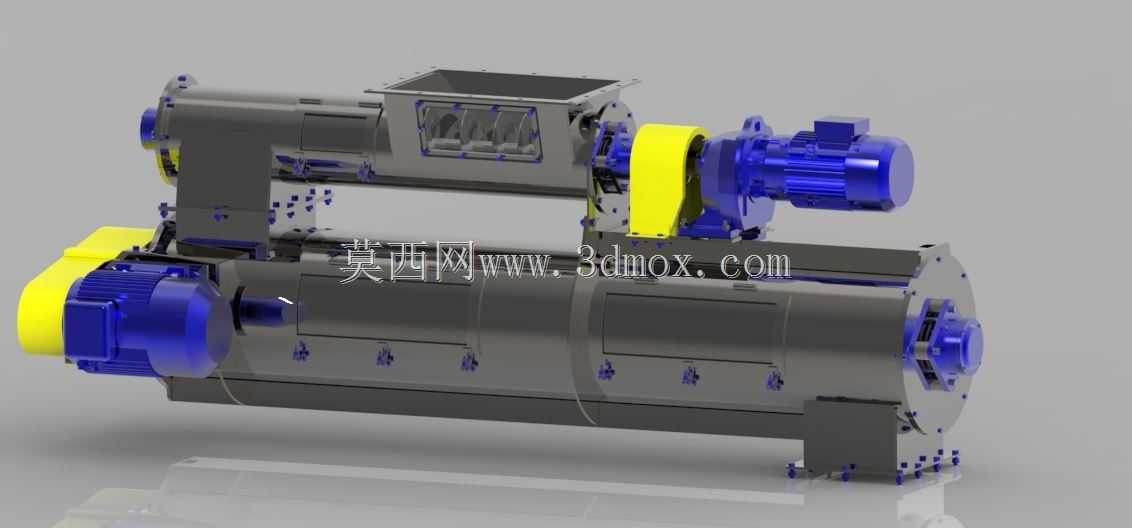

　　该设备主要应用于橡塑共混、食品原料熟化、粉体改性造粒等连续化生产工况，作为生产线核心的挤压输出单元，承担物料输送、剪切混炼、增压出料的核心功能，可适配不同粘度的粒状、粉状原料，通过螺杆螺距的渐变设计实现物料从松散进料到密实挤出的状态转变，设备两端配置的驱动单元通过直连方式为螺杆提供稳定扭矩输出，中间的进料仓采用敞口式结构可对接上游失重式喂料机或人工投料工位，进料段内置的导料螺棱可避免物料架桥，保证连续进料的稳定性。

　　从结构设计逻辑来看，整体采用卧式同轴双螺杆布局，筒体分段式法兰连接结构可根据工艺需求调整剪切段、均化段的长度，每段筒体外部预留测温、测压接口，可实时监控腔体内物料的工作状态，驱动端的黄色护罩为联轴器防护结构，既满足设备安全防护要求，也可快速拆卸完成联轴器对中检修，筒体下方的支撑脚采用带定位槽的安装结构，可适配不同机架的安装孔位，安装时需保证两支撑脚的水平度误差控制在0.2mm/m以内，避免螺杆运行时出现偏磨。

　　设备的外形尺寸适配常规工业车间的生产线布局，整体长度方向预留驱动端的检修空间不小于800mm，进料口上方预留不小于500mm的投料或对接喂料设备的空间，出料端可根据后续工艺对接切粒模头、成型模具或输送管道，筒体与端盖的连接采用内六角螺栓周向均布，密封面采用耐温耐腐的密封垫片，可承受腔体内最高16MPa的工作压力，螺杆与筒体之间的间隙控制在0.3-0.5mm，既保证物料输送效率，也避免金属摩擦产生杂质混入物料。

　　在建模过程中，所有配合面均按照实际加工公差进行装配约束，驱动端的轴承位、密封位的结构细节完整还原，可直接用于设备的装配干涉校验、零部件出图以及生产前的结构仿真验证，针对不同物料的工艺适配需求，可通过更换不同螺棱结构的螺杆组件、调整筒体段的组合方式实现功能拓展，无需改动整体安装底座与驱动配置，降低设备改造成本。
