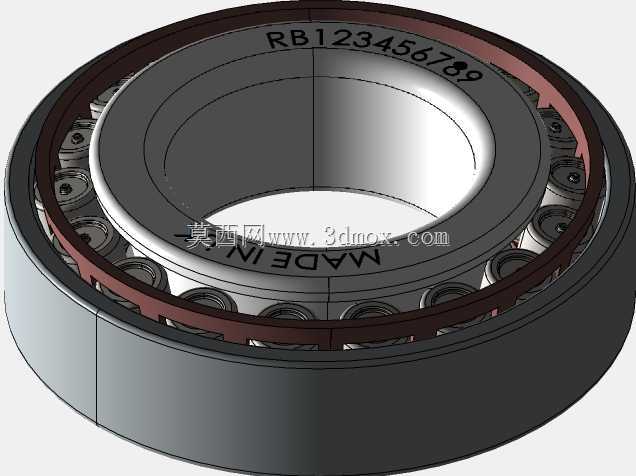

带保持架圆锥滚子轴承结构设计

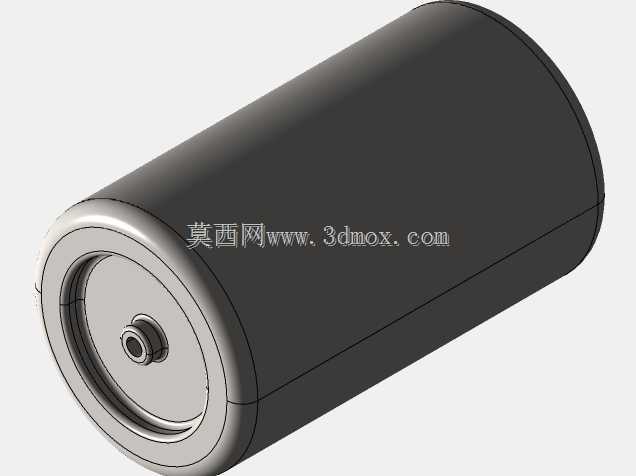

　　这款圆锥滚子轴承的结构设计，核心围绕径向与轴向复合载荷承载需求展开，在冶金轧机辊系、重型卡车驱动桥、机床主轴箱、减速机输出轴这类同时承受径向力与单向轴向力的工况中，这类轴承是核心回转支撑部件。不同于深沟球轴承仅能适配轻载纯径向载荷的特性，该结构通过锥形滚动体与内、外圈滚道的锥面配合，可将作用在轴上的复合载荷分解为垂直于滚道的正压力，滚动体沿滚道锥面排布，接触线长度经过优化，避免了边缘应力集中导致的早期点蚀失效。

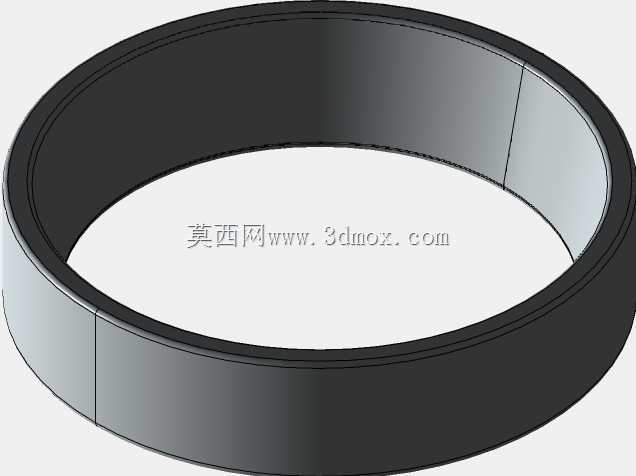

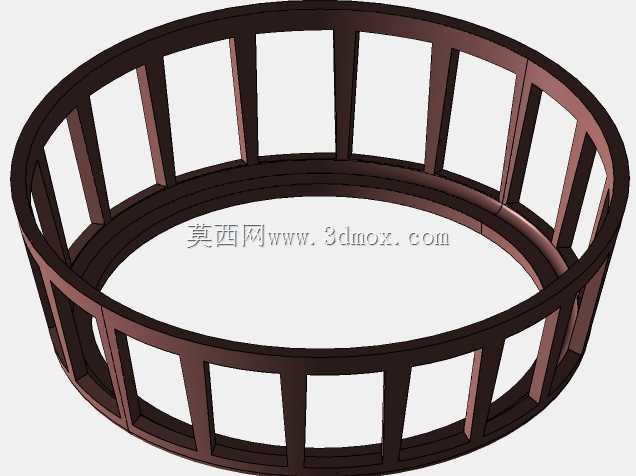

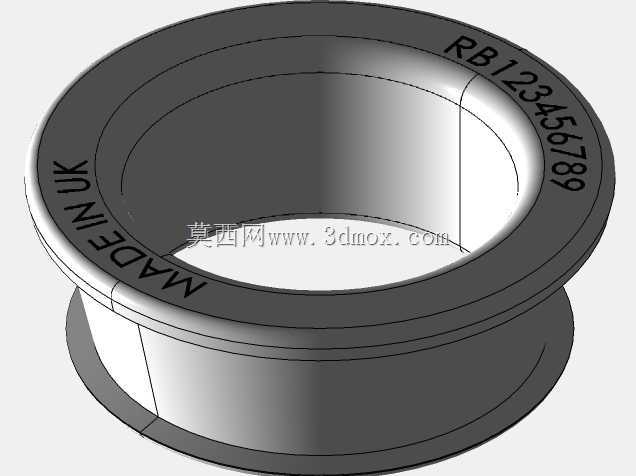

　　设计过程中首先确定了接触角参数，针对不同应用场景的载荷占比调整锥角大小，当轴向载荷占比更高时适当增大接触角，提升轴向承载能力，同时控制滚动体的数量与直径比例，在保证套圈壁厚满足刚度要求的前提下，尽可能增大滚动体直径以提升额定动载荷。保持架采用窗式结构设计，兜孔间隙经过反复校核，既保证滚动体运转时的灵活度，避免卡滞，又能限制滚动体的轴向窜动，防止运转过程中滚动体歪斜导致的磨损加剧。安装边界方面，该轴承采用分离式结构，内圈组件与外圈可分别安装，安装时可通过调整内圈与外圈的轴向配合位置来控制预紧量，预紧量的取值需要根据实际工况的载荷大小、转速区间确定，过大会导致运转温升过高、润滑脂失效加快，过小则会导致轴系回转精度不足、运转时产生窜动。

　　外形尺寸上，轴承的内径、外径与宽度尺寸符合通用安装尺寸规范，可直接适配同规格的轴承座与轴颈配合面，配合公差选择上，内圈与轴采用过盈配合防止运转时内圈跟转，外圈与轴承座采用过渡配合，补偿热胀冷缩产生的尺寸变化。滚道表面的粗糙度设计控制在合理区间，降低滚动摩擦损耗，同时配合润滑脂的油膜形成条件，延长轴承的维护周期。滚动体与滚道的凸度设计经过优化，即使轴系存在少量安装不对中误差，也能保证载荷均匀分布在接触面上，避免局部过载导致的早期失效。在阀类配套的减压机构中，这类轴承可用于阀芯的回转支撑部位，承受介质压力带来的径向载荷与动作时的轴向冲击力，保证阀芯回转动作顺畅无卡滞，长期运行无明显磨损间隙。
