长条式双区域通风防护格栅结构设计

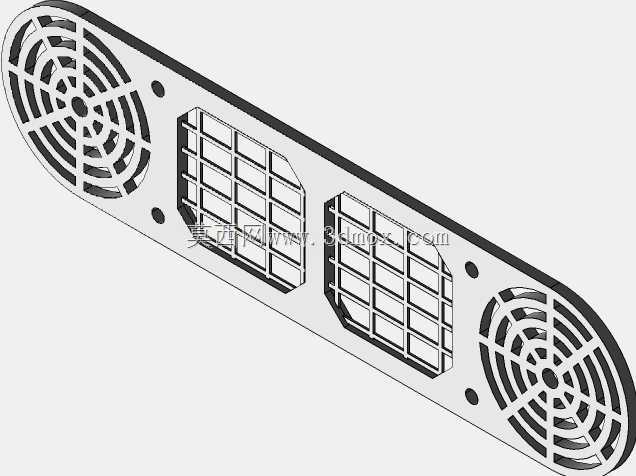

　　这类长条式双区域通风格栅，常应用在狭长型设备舱体的侧壁通风位，比如工业控制柜侧部、小型动力单元的壳体通风段、车载集成设备的舱体通风面，适配安装面为窄长型的布局场景，兼顾通风通流与异物阻挡的双重需求。从结构设计来看，整体采用一体化平板式布局，两端设置圆形辐条式通风格区，中间排布两个方形网格通风格区，不同格区的开孔密度做了差异化匹配：两端圆形区域的辐条式开孔，单孔通流截面更大，适合对应设备内部风扇直吹的进出风位，能降低风阻提升通风效率；中间方形网格区的开孔密度更高，网格筋条宽度均匀，可阻挡更大尺寸的异物进入设备内部，适配无风扇直吹的自然通风区域，平衡通流能力与防护等级。

　　安装边界上，格栅本体沿长度方向均匀布置了沉头安装孔，孔位间距匹配常规钣金壳体的安装螺柱间距，安装后格栅表面与壳体表面齐平，无突出结构，不会额外占用设备外部空间，也能避免安装后出现磕碰剐蹭的问题。设计过程中，筋条的厚度做了等强度匹配，所有格区的连接筋厚度保持一致，既避免注塑或机加工过程中出现厚薄不均导致的变形问题，也能保证整体结构的抗冲击能力，在受到外部轻微碰撞时不会出现筋条断裂的情况。格栅的边缘做了小圆角过渡，没有尖锐棱角，装配作业时不会划伤操作人员，也能减少应力集中导致的边缘开裂风险。不同格区的开孔排布做了错位优化，避免长直通缝导致的外部溅液直接进入设备内部，在不明显提升风阻的前提下，提升了对飞溅杂物、大颗粒灰尘的阻挡效果。

　　实际使用中，这类格栅不需要额外加装防护网，自身结构即可满足IP2X左右的防护要求，能阻挡手指或直径大于12mm的固体异物进入设备内部，同时通流面积占整体板面的比例超过40%，不会因为加装格栅导致设备通风散热效率出现明显下降。针对不同的安装场景，格栅的安装孔可适配M3、M4两种常用规格的沉头螺钉，不需要额外做安装位的二次加工，可直接固定在预先开好对应长槽的钣金或塑料壳体上，装配效率较高。
