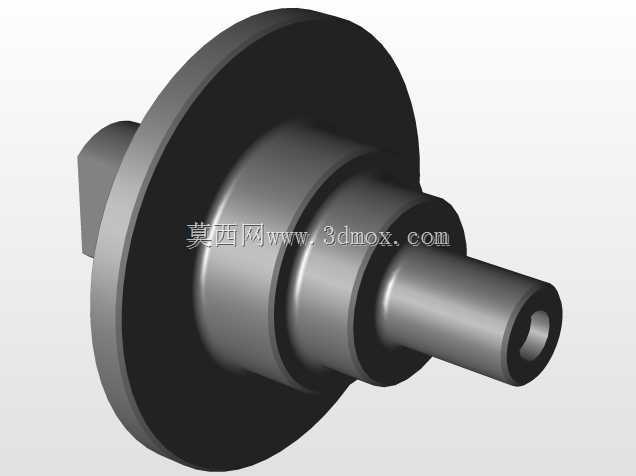

减压阀配套阶梯式传动阀芯轴结构

　　该轴类零件为减压阀内部的核心传动承载部件，主要应用在工业管路调压系统的减压阀总成中，承担阀芯位移传导、密封面配合定位的核心作用，直接决定减压阀的压力调节精度与启闭响应稳定性。从结构设计来看，零件采用多阶梯变径结构，大直径端的法兰式凸台作为轴向定位基准，安装时与阀体内腔的定位台阶面贴合，限制轴的轴向窜动余量，保证调压过程中阀芯的位移行程控制在设计公差范围内；中段的多级圆柱面分别适配密封填料、导向衬套的安装位，表面粗糙度要求控制在Ra1.6以内，降低往复运动过程中的摩擦阻力，同时避免密封件被刮损导致介质泄漏；最外侧的小直径轴端为中空结构，用于连接调压弹簧座或者压力反馈膜片组件，中空设计既可以减轻零件自身重量，也能为介质压力反馈提供导流通道，平衡轴两端的受力差，减少调压过程中的卡滞风险。

　　在安装边界上，该轴的最大外径凸台需与阀体内腔的安装槽做间隙配合，配合公差控制在H7/g6区间，既保证装配时的顺畅度，也避免径向间隙过大导致的轴摆动问题；各段阶梯轴的同轴度公差要求控制在0.02mm以内，防止运动过程中出现偏磨，缩短密封件与导向衬套的使用寿命。实际工况应用中，这类轴件需要承受管路介质的持续压力冲击，以及调压过程中弹簧的往复作用力，因此设计时在各直径过渡位置均采用圆角过渡，避免应力集中导致的轴件断裂失效，同时适配的导向段长度经过反复校核，保证轴在全行程运动过程中始终有足够的支撑长度，不会出现倾斜卡涩的问题。

　　不同于普通传动轴，该轴的中空端内孔与外圆的同轴度也有严格要求，保证连接的弹簧座受力均匀，压力调节过程中不会出现力值偏移，确保出口压力稳定在设定区间内，可适配水、油气等多种介质的中低压减压阀使用场景，在工业给排水、气动控制系统、燃气管路调压设备中都有广泛的应用空间。
