带花键轴端的特殊连接法兰结构

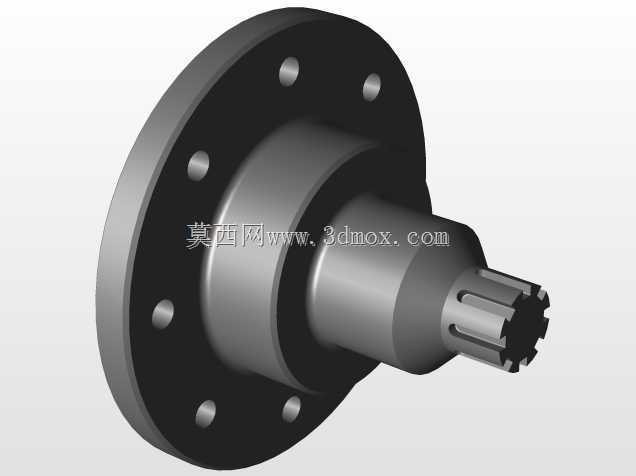

　　这款带花键轴端的法兰结构，在流体控制与动力传输复合的工况中有着明确的应用指向，并非单一功能的管路连接件。从结构布局来看，圆盘状法兰基体上均匀分布的螺栓过孔，是为匹配对应通径的对接端安装孔位设计，安装时需保证各孔位同轴度偏差控制在合理范围，避免对接后出现密封面偏载、连接螺栓受力不均的问题，这类结构常出现在减压阀等阀类部件的动力输出端，既承担阀体与相邻管路或设备腔体的静密封连接功能，又通过一体延伸的花键轴段传递调节扭矩。

　　设计阶段需要兼顾连接刚性与传动精度，法兰盘的厚度取值要满足螺栓预紧力下的形变控制要求，避免受压后盘面翘曲影响密封性能；延伸出的花键轴段采用矩形花键结构，齿侧配合精度直接影响动力传递的回程间隙，若用于阀门调节场景，过小的间隙会导致调节卡滞，过大的间隙则会造成调节滞后、开度控制不准的问题。从安装边界来看，法兰盘的外圆尺寸决定了安装时所需的径向操作空间，螺栓孔的分布圆直径要和对接端的标准尺寸匹配，花键轴段的伸出长度需要适配相邻传动部件的安装深度，避免装配后出现轴向窜动或者轴端顶死的情况。

　　实际应用中，这类复合结构的法兰不需要额外加装传动连接套，减少了装配环节的零件数量，也降低了多零件配合带来的累积误差，在紧凑安装空间的阀组集成场景中优势明显。建模过程中需要重点关注法兰盘与花键轴段的过渡圆角设计，该位置是应力集中高发区域，圆角半径取值过小会在长期受交变载荷时出现疲劳裂纹，取值过大则会占用密封面的有效接触宽度，需要结合受力仿真结果反复调整参数。花键部分的齿形倒角也需要做对应处理，方便装配时的花键套导入，同时避免装配过程中磕碰齿端造成毛刺卡滞。法兰密封面的平面度要求需要根据工况压力等级确定，中低压工况下平面度控制在合理范围即可满足密封要求，若用于高压工况则需要在密封面处加工密封槽搭配密封圈使用。
