汽车双叉臂式独立悬架结构三维建模

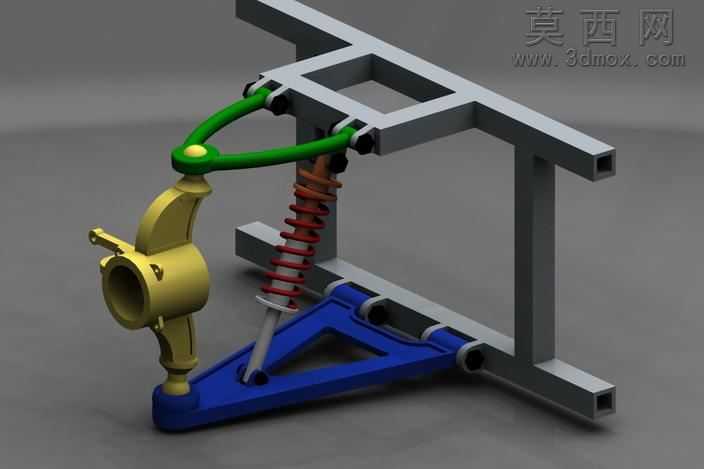

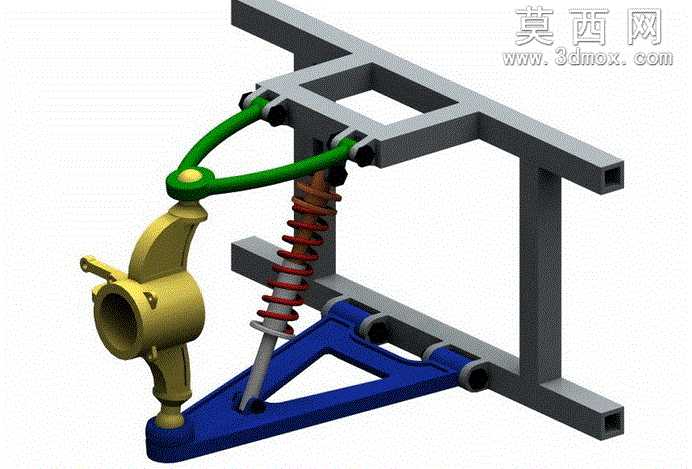

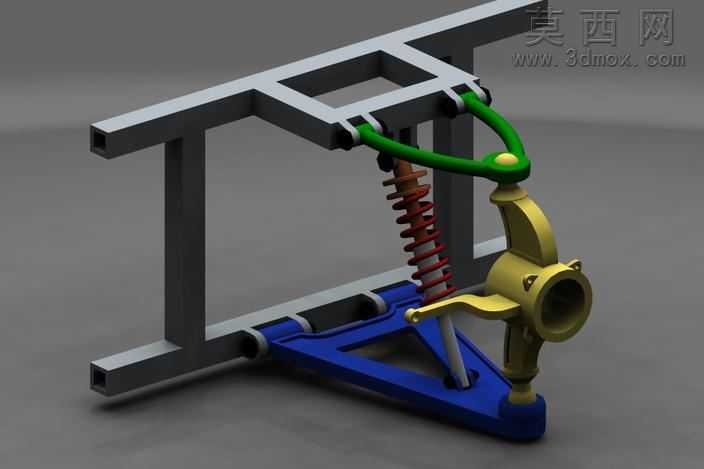

本作品为汽车双叉臂式独立悬架的三维建模成果，建模过程严格遵循汽车底盘悬架的真实结构比例与装配逻辑，依托三维建模软件完成全零件的参数化搭建，从基础的草图绘制开始，对每一个结构部件进行精准的尺寸约束与几何定义，确保各部件间的装配公差符合实际机械设计要求。在材质渲染环节，针对不同部件的实际材质属性进行了差异化的材质参数调配：车架部分采用哑光深灰金属材质，还原钢制车架的磨砂金属质感，调整粗糙度参数模拟真实钢材表面的细微颗粒纹理；上下控制臂分别采用亮面绿色工程塑料与哑光蓝色高强度合金材质，通过调整金属度、反射率参数区分两种部件的材质差异，清晰呈现结构层级；减震器总成部分，螺旋弹簧采用亮红色弹簧钢材质，还原弹簧表面的电镀光泽，减震筒采用银灰色金属材质搭配黑色橡胶防尘套，通过凹凸贴图模拟橡胶表面的防滑纹理；转向节部分采用黄铜色铸钢材质，调整漫反射与高光参数，还原铸造件表面的厚重金属质感。结构设计上完整还原双叉臂悬架的核心运动逻辑：上控制臂为A字形叉臂结构，通过铰接点与车架、转向节连接，下控制臂为三角形加强结构，预留减震器安装支座，减震器总成斜向布置于下控制臂与车架之间，准确呈现双叉臂悬架上下摆臂协同工作、减震器缓冲路面冲击的结构特性，所有铰接位置均预留了符合机械设计标准的销轴安装孔位，可直接用于后续的运动仿真分析。建模过程中优先保证结构的可制造性，所有零件的壁厚、圆角、安装位均参考量产车悬架的设计规范，未出现非必要的异形结构，各部件的装配关系完全按照实车装配逻辑搭建，可直接导出用于3D打印验证、底盘结构教学演示或整车动力学仿真分析，渲染阶段采用三点布光方案，通过主光、辅光、轮廓光的搭配，清晰呈现悬架各部件的结构轮廓与装配关系，阴影参数调整至柔和自然，避免生硬阴影遮挡结构细节，最终呈现的渲染图可清晰展示双叉臂悬架的整体布局与各部件的连接关系。
