65毫米汽车发动机节气门结构设计

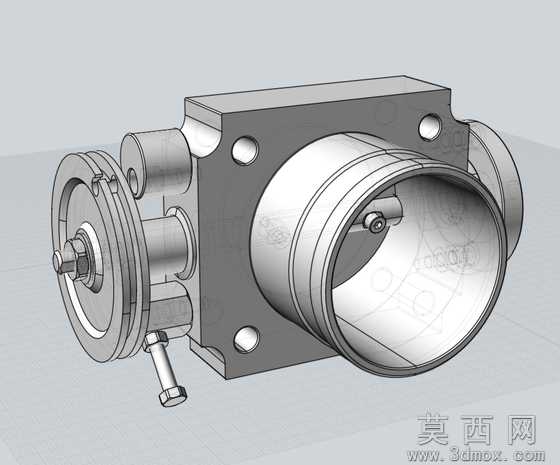

本作品为65毫米通径的汽车发动机节气门三维数字模型，建模过程围绕节气门的实际功能与装配逻辑展开，首先基于节气门的工作原理确定核心结构尺寸，以65毫米的通流直径为基准，搭建阀体的主体轮廓，阀体采用方形安装基座搭配圆形进气通道的组合结构，建模时精准还原了基座上的安装孔位、定位凸台等细节，保证模型可直接用于后续的装配模拟与结构验证。在细节结构处理上，模型完整呈现了节气门的阀片、转轴、驱动摇臂等核心运动部件，阀片与进气通道的配合间隙经过参数化调整，既符合实际产品的密封要求，也还原了节气门开闭过程中的运动轨迹；驱动端的摇臂结构还原了拉线驱动的安装接口，转轴与阀体的配合部位做了适配轴承安装的结构设计，虽省略了回位弹簧与12x21mm密封球轴承这类标准外购件，但预留了对应的安装位，方便后续调用标准件库完成完整装配。材质与渲染表现上，针对节气门不同部件的实际材质做了区分设置，阀体主体采用压铸铝合金材质，调整了金属粗糙度与反射参数，还原铝合金壳体的哑光金属质感；阀片、转轴与驱动摇臂采用钢材材质，通过调整高光与反射强度，表现机加工金属件的光亮表面；渲染时采用柔和的侧方主光源搭配环境补光，清晰呈现阀体的结构轮廓与不同部件的材质差异，同时通过阴影效果强化模型的立体感，让整体视觉效果贴近真实工业产品的展示效果。设计思路上，本模型以适配量产发动机进气系统需求为核心，通径参数匹配对应排量发动机的进气流量要求，安装孔位的布局参考主流进气歧管的安装标准，整体结构在满足功能强度的前提下做了轻量化处理，阀体基座的壁厚均匀，既符合压铸成型的工艺要求，也避免了不必要的材料冗余；螺丝等紧固件的位置与规格均按照实际装配需求设置，还原了真实产品的装配逻辑，可用于进气系统的匹配验证、教学演示或者产品改型设计的参考基础。
