格兰波水平N90手动压紧式夹具结构

　　这类手动水平压紧夹具，在机加工装夹、小型工件装配定位、非标治具搭建场景里应用十分普遍，相比气动、液压压紧方案，它不需要外接动力源，依靠纯机械结构实现自锁压紧，在零散小批量加工、临时工装搭建、无气源供电的野外维修作业场景里，适配性更强。从结构设计逻辑来看，这款夹具采用肘节自锁原理，扳动黄色操作手柄到下压锁止位置时，内部连杆机构会越过死点，此时即使压紧端受到工件向外的反作用力，夹具也不会自行松脱，能持续提供稳定的压紧力，避免加工或装配过程中工件移位。

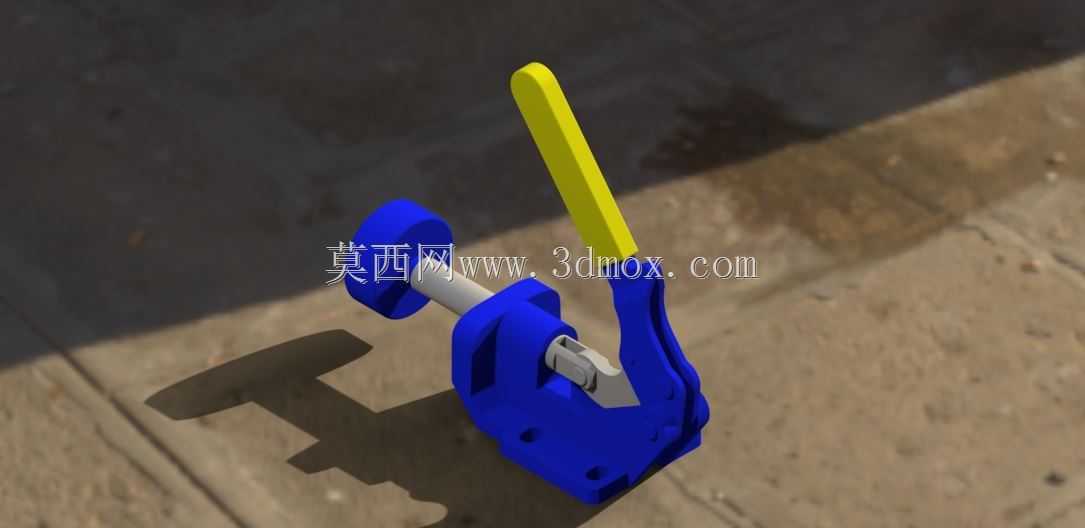

　　主体承载结构采用蓝色铸件式构型，底座预留了多个安装孔位，可直接通过螺栓固定在工装平台、机床工作台或者专用治具板上，安装边界需要注意，手柄扳动到最大开启位置时，黄色操作杆会向上抬起接近垂直状态，周边需要预留足够的操作空间，避免和周边设备、工装结构产生干涉。压头部分采用可伸缩的金属顶杆结构，前端接触工件的位置做了适配性的接触面设计，能在压紧过程中均匀传递压力，不会因为局部应力过大压伤工件表面，顶杆的伸出长度可以根据被压紧工件的高度差做小范围调整，适配不同厚度的工件装夹需求。

　　从结构细节来看，手柄和主体连接的销轴部位做了限位设计，能限定手柄的开合行程，避免操作时扳动角度过大造成内部连杆脱出，主体的受力部位做了加厚处理，在承受较大压紧力的时候不会出现结构变形，保证长期重复使用的精度稳定性。这类夹具在实际使用中，常被用来固定焊接小件、PCB板测试治具、木料加工定位、小型零件钻孔攻丝时的装夹，相比传统的螺栓压紧方式，它的操作效率更高，只需要扳动手柄就能完成快速压紧和释放，单次装夹耗时不到一秒，能大幅提升重复性装夹作业的效率。

　　设计这类夹具三维结构的时候，需要重点核算连杆死点位置的角度，保证锁止状态下连杆的受力方向能形成可靠自锁，同时要校核压头的压紧力范围，避免压紧力过大造成薄壁工件变形，还要考虑操作手柄的力臂长度，让操作人员扳动的时候不需要施加过大的力，符合人机工程学的操作要求。底座的安装孔位间距要适配常用的工装平台孔系标准，方便用户直接安装使用，不需要额外做转接板加工，外露的操作手柄采用辨识度高的亮色设计，也能在车间复杂环境里让操作人员快速识别操作位置，减少误操作的概率。
