大缸径长行程薄型气动执行缸结构

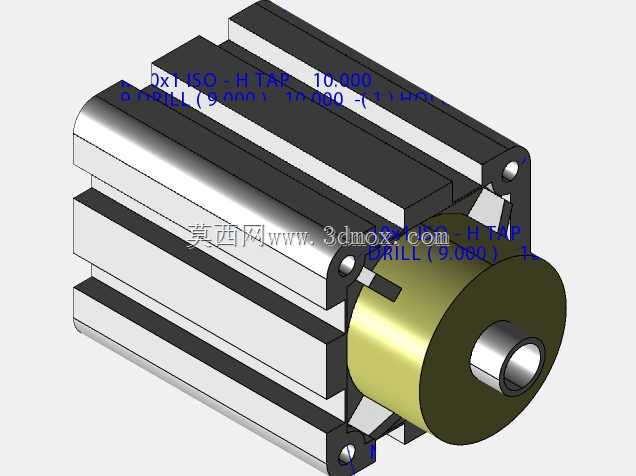

　　这款气动执行元件的设计，最初是面向自动化产线中大推力气压工位的紧凑安装需求做的结构优化，区别于常规拉杆式标准气缸，它采用了叠层式缸体集成结构，将端盖、缸筒的连接结构做了内嵌式处理，没有外凸的拉杆安装位，在同等行程与缸径参数下，整体安装占用的径向空间比标准SC系列气缸缩小近30%，很适合排布在工装夹具、自动压装工位这类安装空间局促的设备区域。从实际应用场景来看，80mm的缸径在0.5MPa标准供气压力下可以输出超过2500N的理论推拉力，足够覆盖常见的工件压紧、短距离物料推送、夹具锁紧这类工位的负载需求，200mm的行程长度也能适配多数自动化装配线中工件移位、压头进给的动作范围，不需要额外加装行程放大机构。

　　设计过程中重点考虑了安装边界的适配性，缸体侧面预留了标准的槽型安装位，可以直接从侧面穿装螺栓固定在设备安装板上，不需要额外配置安装脚架，前端的活塞杆伸出端做了标准的外螺纹接口，能够直接匹配行业通用的浮动接头、连接法兰，不需要二次加工改型就能和现有工装做对接。结构上前端的导向段做了加长处理，比常规薄型气缸的导向长度增加了40%，能够承受一定程度的径向偏载，避免活塞杆在带偏载动作时出现密封件偏磨、活塞杆拉伤的问题，缸体内部的活塞密封采用了双向唇形密封结构，在保证低启动压力的同时，也能减少长期往复动作下的内泄漏问题，适合在频繁启停的自动化工位长期运行。

　　从建模细节来看，所有的安装孔位、密封槽尺寸、配合公差都按照实际加工要求做了还原，没有做过度简化，不管是用来做设备方案的布局选型参考，还是用来做同类产品的结构改型设计，都能直接提取尺寸参数做工程换算，不需要重新测绘核对基础尺寸。这类结构的气缸在轻工装配、电子制造、五金加工的自动化设备中应用非常广泛，相比液压执行元件，它不需要配套复杂的液压站、油路系统，只需要接入工厂常规的压缩空气气源就能工作，维护成本更低，动作响应速度也更快，适合对动作节拍有要求的工位使用。
