双缸内燃机配套曲轴连杆组合结构

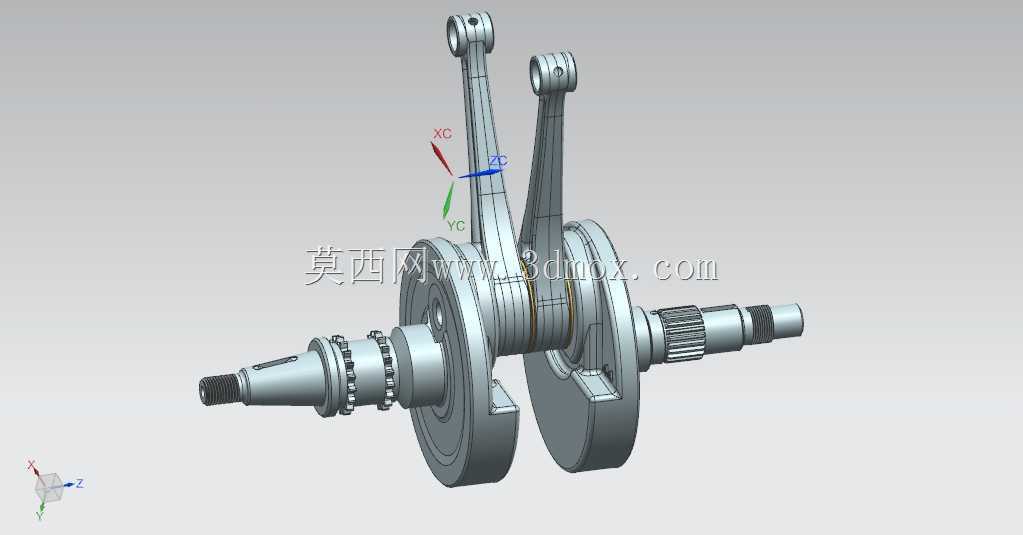

　　这套双缸曲轴连杆组件，是小排量并列双缸内燃动力的核心传动部件，日常在通用动力机械、小型摩托、便携发电机组这类需要紧凑动力输出的场景中承担核心功能，负责把活塞往复的直线运动转化为可输出的旋转扭矩，是动力单元里受力最复杂、精度要求最高的结构件之一。从结构设计逻辑来看，两个曲柄销采用180度相位角布置，对应双缸交替做功的点火顺序，能抵消大部分一阶往复惯性力，相比单缸结构大幅降低运行振动，曲轴两端分别设计有锥面安装位与花键输出端，锥面用于固定磁电机飞轮、正时驱动齿轮，花键端可直接连接离合器或者动力输出轴，两端轴颈位置预留了标准轴承安装位，适配常用的深沟球轴承定位，安装时需保证轴承位同轴度公差控制在0.02mm以内，避免运行时出现轴颈偏磨、轴承过早失效的问题。

　　连杆部分采用分体式大头设计，大头轴瓦位置与曲柄销配合间隙需控制在0.02-0.04mm区间，保证润滑油膜能稳定形成，小头端通过活塞销与活塞连接，杆身采用工字型截面，在保证结构强度的前提下尽可能降低往复运动质量，减少高速运转时的惯性负载。设计过程中优先考虑了部件的动平衡特性，两块曲柄臂上预留了平衡去重区域，实际生产中可通过动平衡测试去除多余材料，将整体动平衡量控制在允许范围内，避免高转速下出现整机共振。安装边界上，整套组件的轴向定位依靠两端轴承的卡簧槽实现，径向定位完全由轴承座孔的公差配合保证，装配时需注意连杆的安装方向，避免小头油孔错位导致活塞销润滑不足。

　　这类双缸曲轴的结构设计直接决定了动力单元的运行平顺性与使用寿命，建模过程中完整还原了所有配合面的尺寸特征、倒角与退刀槽细节，可直接用于结构验证、装配干涉检查，也能作为同类动力产品改型设计的参考基础，帮助设计人员快速核对安装尺寸、调整配重结构，缩短产品开发的前期验证周期。
