工业级小型铣床原型结构设计方案

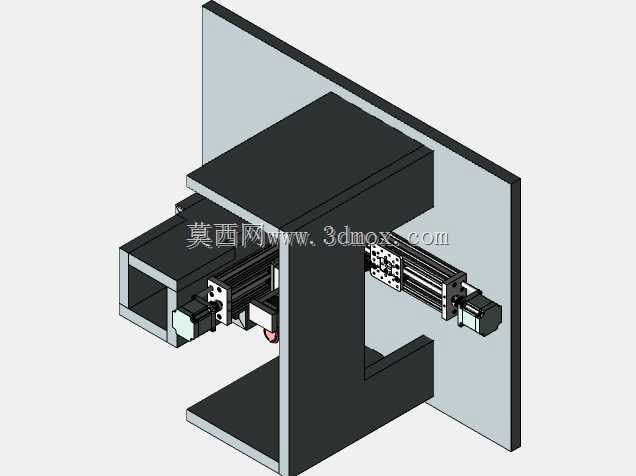

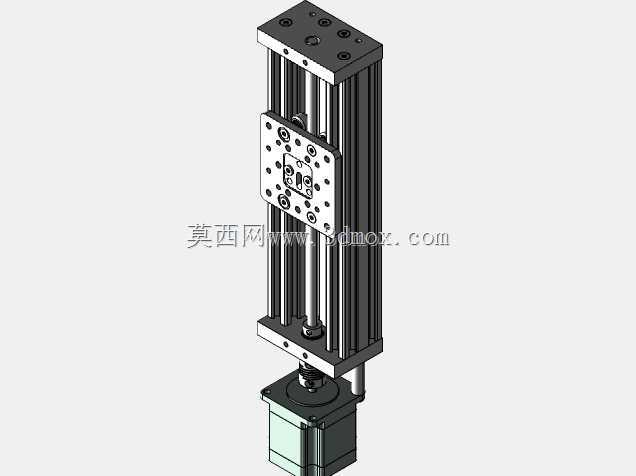

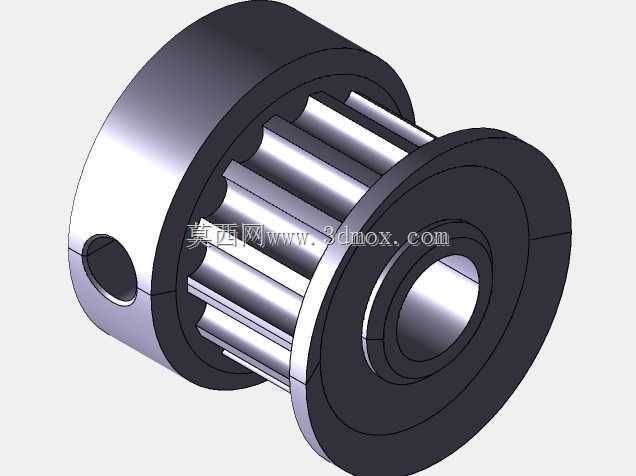

　　这款铣床原型的结构设计，核心面向小尺寸工件的精密铣削加工场景，可覆盖教学实训、小型零部件打样、小批量定制加工等多类应用需求，整体结构采用立式悬臂布局，在保证加工刚性的前提下尽可能压缩设备占地空间，适配小型加工车间、院校实训工位、个人加工工作室等空间有限的布设场景。从功能实现逻辑来看，该原型整合了X、Y、Z三个轴向的直线进给结构，进给传动采用线性导轨搭配滚珠丝杠的组合，可保证进给过程的运动平顺性与定位精度，轴向驱动端预留了伺服电机的安装接口，可根据加工精度需求选配不同功率等级的驱动单元，满足从轻质合金到普通碳钢的不同材质铣削负载要求。

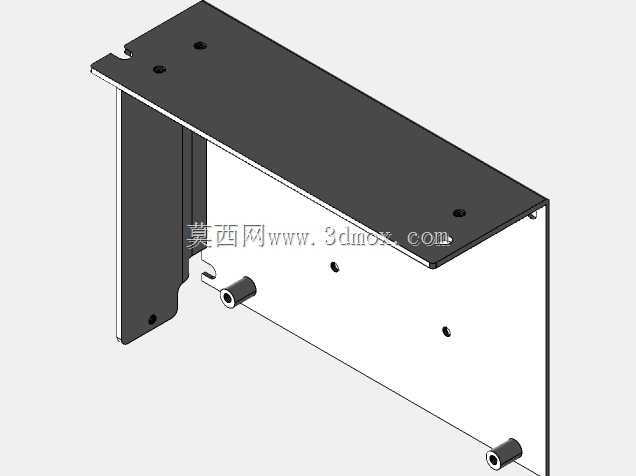

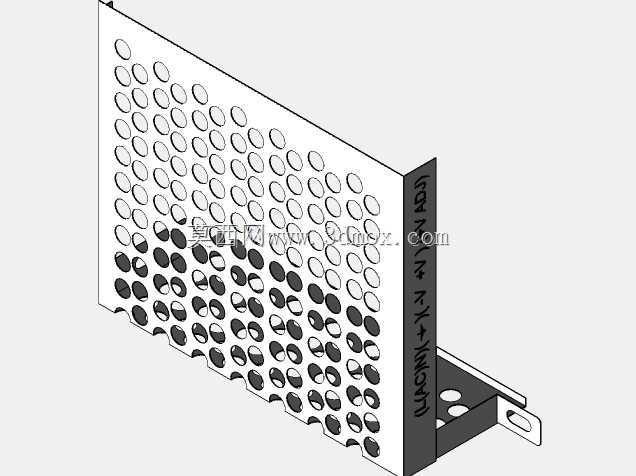

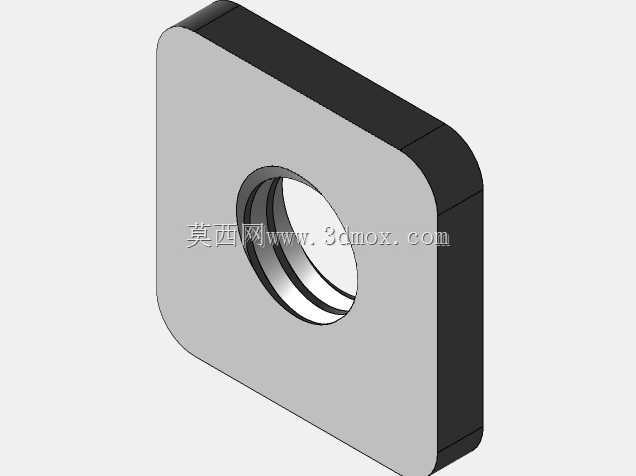

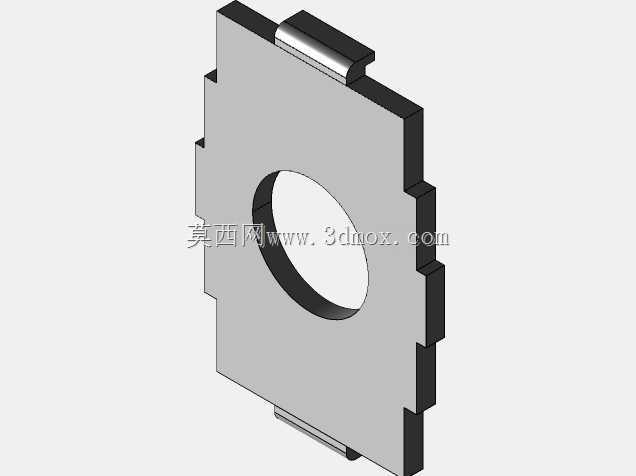

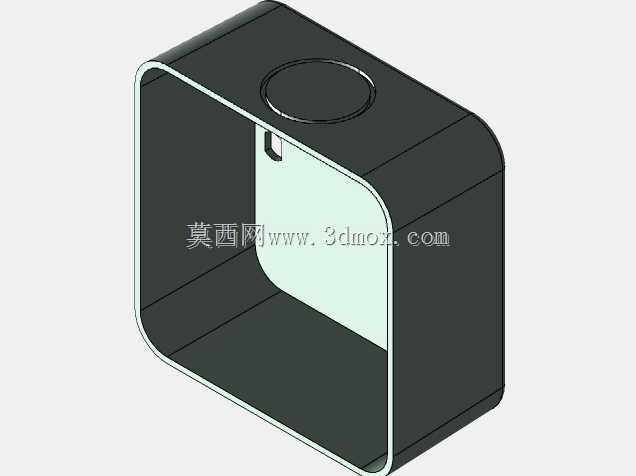

　　设计阶段充分考虑了工业安全防护要求，设备后侧设置了整体式立式防护挡板，可阻挡铣削过程中飞溅的切屑与切削液，避免加工过程中出现安全隐患，各轴向运动行程的两端均预留了硬限位与软限位的安装位置，可防止运动超程造成的结构碰撞损坏。安装边界方面，该原型底部采用L型一体式支撑基座，基座底面预留了标准的设备安装孔位，可直接固定在铸铁工作台或者定制的设备机架上，不需要额外制作复杂的转接安装结构，整体设备的横向与纵向占地尺寸控制在小型工作台可容纳的范围内，不需要占用过大的车间布设空间。

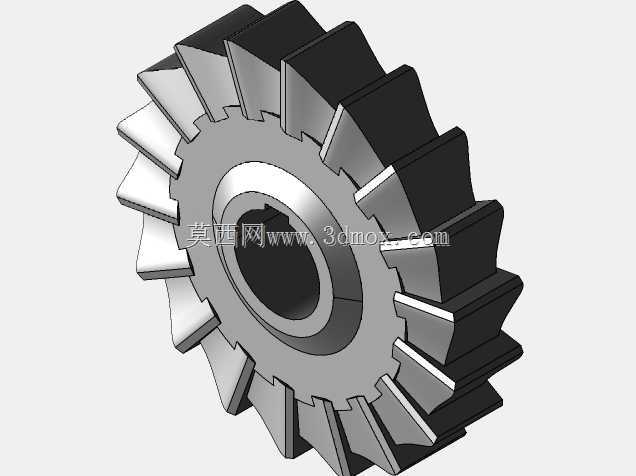

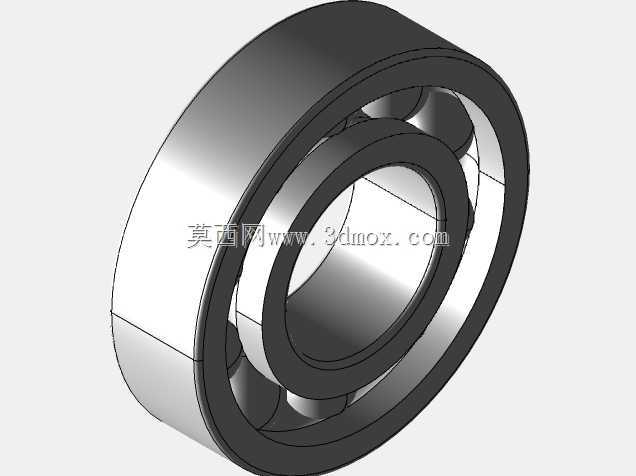

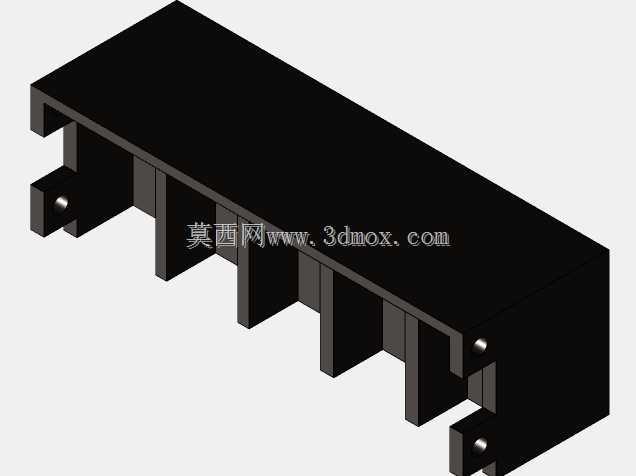

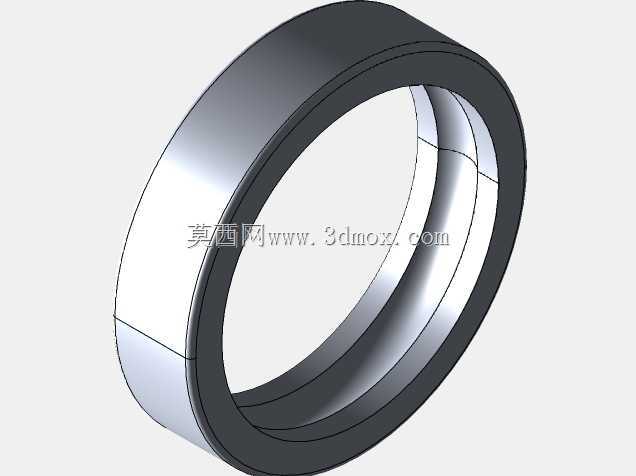

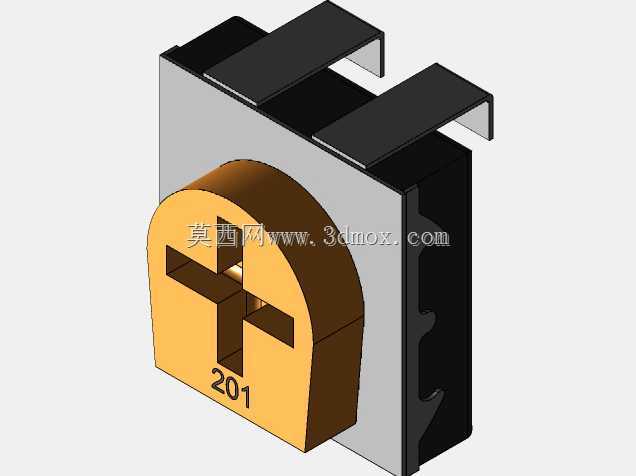

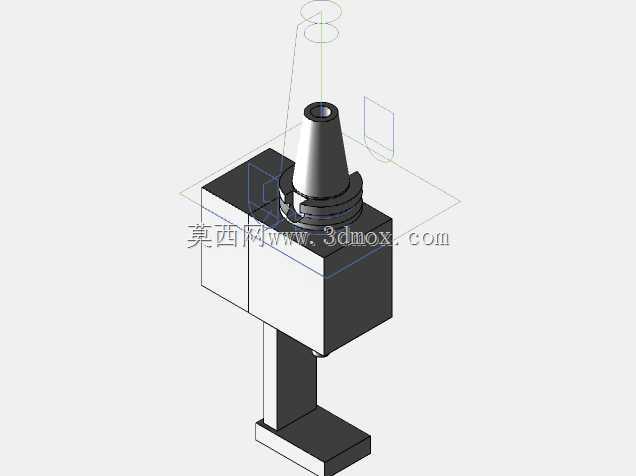

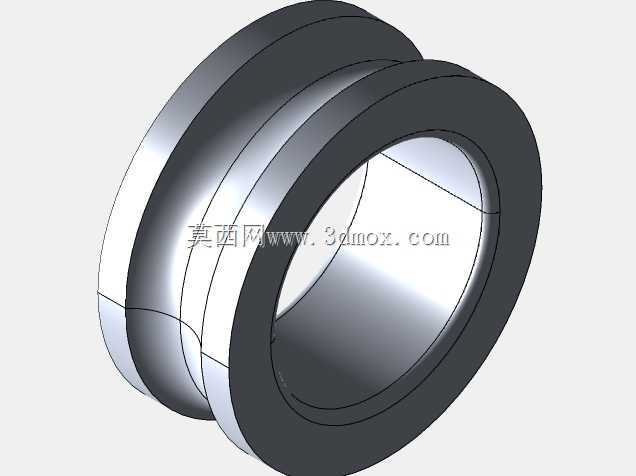

　　结构细节上，主轴安装位采用模块化设计，可根据加工需求换装不同转速等级的铣削主轴，适配立铣、端铣等不同的铣削加工工艺，进给拖板的滑动面预留了润滑脂加注通道，可在日常维护时快速完成润滑保养，降低设备长期运行的磨损速率。整体结构的受力路径经过优化，铣削加工时的切削力可通过拖板、导轨直接传递到底部基座，不会出现悬臂结构受力变形过大的问题，可保证加工过程中的结构稳定性，减少切削振动对工件加工表面质量的影响。
