立式双缸动力装置结构三维数模

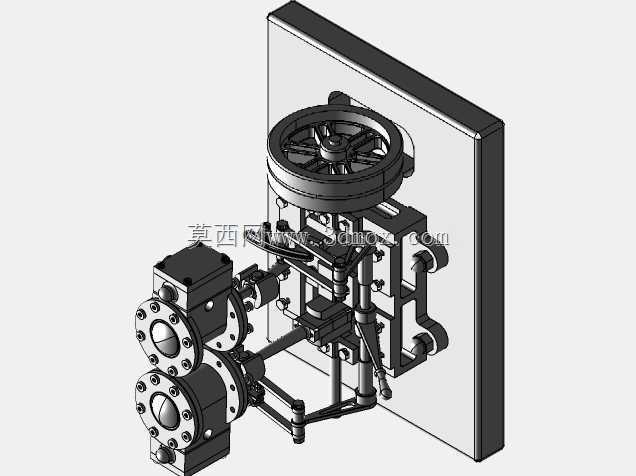

　　这套立式双缸动力结构的三维数模，完整还原了往复式内燃动力装置的核心传动逻辑，可直接用于小型动力设备的结构教学、原理验证以及非标动力单元的选型参考。从实际应用场景来看，这类立式双缸结构常被适配在小型农用作业机具、便携应急发电机组、小型内河作业小艇的动力端，相比单缸结构运转平顺性更优，同排量下动力输出脉冲更小，相比多缸直列结构占用的横向安装空间更少，非常适合安装舱室纵向空间充足、横向边界受限的设备场景。数模完整包含了缸体组件、曲柄连杆传动组、飞轮储能端、侧置配气机构以及安装背板的所有配合细节，所有配合面的公差预留、紧固件的排布位置都按照实际加工装配逻辑做了还原，没有出现装配干涉的结构问题。

　　设计思路上采用了上下分层的布局逻辑，两个缸体呈并列立式排布在传动腔前侧，曲轴输出端直接连接大直径飞轮，利用飞轮的转动惯量抵消活塞往复运动的换向冲击，让动力输出更平稳；配气机构侧置在缸体侧面，通过齿轮组与曲轴端联动，保证进排气相位与活塞运动行程精准匹配，不需要额外增加复杂的正时传动结构，后期维护调整的操作空间充足。从安装边界来看，整套结构的安装基准为后侧的立式安装板，板上预留的安装孔位与传动腔的支撑脚位置完全对应，安装时不需要额外制作转接支架，直接通过螺栓即可将整套动力单元固定在设备的安装机架上；飞轮端的动力输出轴伸出长度、轴径尺寸都预留了联轴器安装位，可直接连接负载端的传动组件，不需要额外做轴伸的改装。

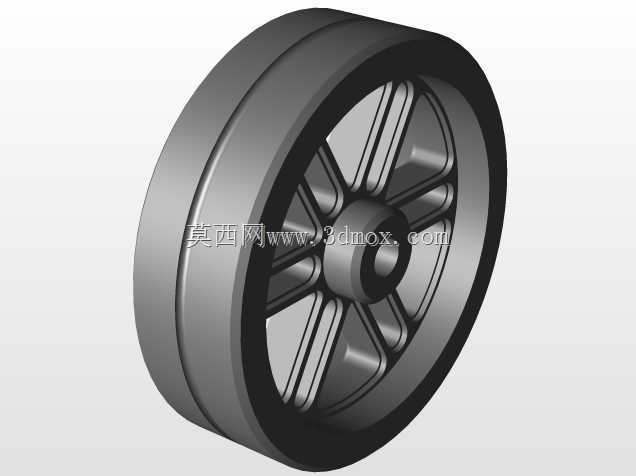

　　数模中还包含了对应零件的工程图关联结构，每个零件的建模特征都保留了可编辑参数，设计人员可以根据实际的排量需求、功率参数调整缸径、活塞行程、曲轴偏心距等核心参数，不需要从零开始重建基础结构，能大幅缩短非标动力单元的开发周期。在结构细节上，缸体与传动腔的连接面做了密封槽的结构预留，曲柄连杆的配合位置都保留了润滑通道的设计，飞轮的轮辐结构做了减重处理，在保证转动惯量满足需求的前提下降低了整体自重，整套结构的重心落在安装板的中心区域，高速运转时的整机振动幅度可以控制在合理范围内，不会因为重心偏移导致安装螺栓受额外的交变载荷。
