十字轴式万向联轴器结构三维设计

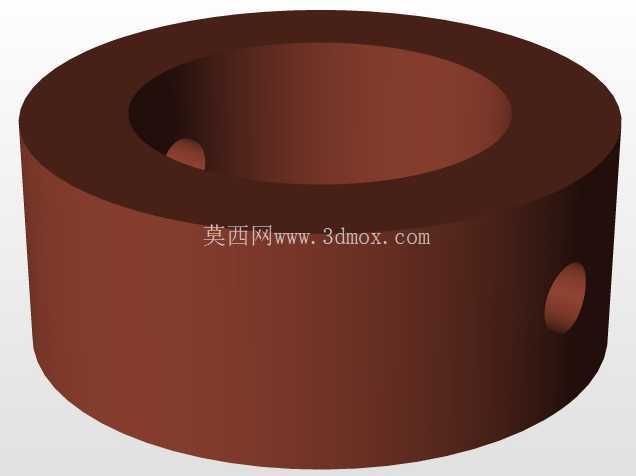

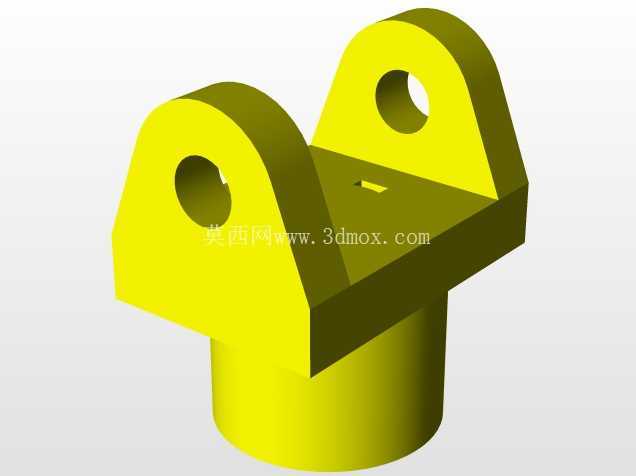

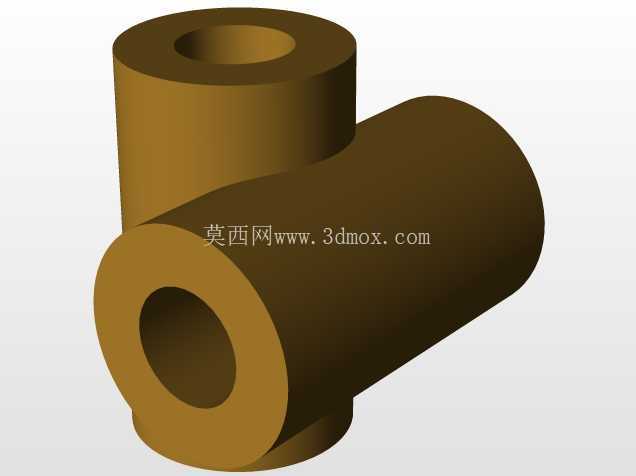

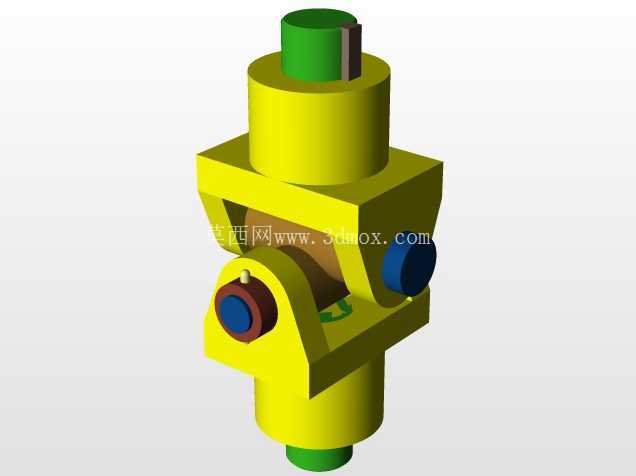

　　在各类工业传动系统的轴系布局中，两轴轴线存在相对偏移是极为常见的工况，这类偏移可能来自设备安装时的同轴度误差、机架承载后的形变、传动过程中部件的振动位移，或是工作端主动与从动轴本身就存在的夹角传动需求，刚性联轴器无法补偿这类偏移，强行使用会造成轴系附加载荷激增、轴承过早磨损、传动件断裂等故障，万向联轴器正是为解决这类偏斜轴系的扭矩传递需求而设计的核心传动部件。本次呈现的十字轴式万向联轴器结构，采用单十字轴的铰接布局，两端为带轴孔的叉形接头，分别用于连接主动轴与从动轴，中间通过十字轴实现两个方向的转动自由度，能够在两轴存在角向偏移的工况下稳定传递旋转扭矩。从结构设计逻辑来看，两端叉形接头的轴孔采用带键槽的圆柱孔设计，可通过平键实现与轴的周向固定，传递额定扭矩时不会出现周向打滑，轴孔端部预留的紧定螺钉位置，可在安装完成后实现轴向定位，避免联轴器工作过程中沿轴向外窜脱出。十字轴与叉形接头的铰接位置，设计有轴套安装位，实际生产中可在此处装配铜基含油轴套或是滚针轴承，降低铰接位置的转动摩擦阻力，减少长期运转的磨损量，提升部件的使用寿命，十字轴的四个轴颈同轴度、垂直度公差需要严格控制，否则会造成传动过程中的卡滞、附加冲击载荷，影响传动平稳性。

　　从安装边界来看，这类单十字轴万向联轴器的径向轮廓尺寸紧凑，相较于弹性套柱销联轴器、齿式联轴器，其径向占用空间更小，适合安装空间局促、两轴存在固定夹角的传动场景，比如轻工机械的进给机构、小型输送设备的动力传递端、农业机械的分动箱输出端、机床附件的传动连接位置。需要注意的是，单十字轴万向联轴器在存在夹角传动时，从动轴的转速会存在周期性波动，夹角越大波动幅度越明显，因此这类结构更适合转速不高、对传动平稳性要求不是极端严苛的工况，若需要实现等角速传动，可采用双十字轴万向联轴器的串接布局，通过合理布置中间轴的相位与夹角，抵消单节联轴器的转速波动。

　　在三维建模过程中，叉形接头的叉臂厚度、十字轴的轴颈直径是核心的强度设计参数，需要根据传递的额定扭矩、最大工作转速、冲击载荷系数进行强度校核，叉臂部分需要避免应力集中的尖角结构，在转角位置设计合理的铸造或机加工圆角，降低应力集中系数，避免长期交变载荷下出现疲劳断裂。铰接位置的密封结构同样是设计中需要考量的细节，在多粉尘、有切削液或是户外使用的场景，需要在十字轴轴颈位置加装密封圈，阻挡外界杂质进入铰接摩擦副，同时避免内部润滑脂流失，延长维护周期。这类万向联轴器的安装过程中，需要保证两端轴的插入深度符合设计要求，键与键槽的配合间隙控制在合理范围，紧定螺钉的拧紧力矩符合规范，避免安装不当造成的早期失效。

　　日常运维中，需要定期检查铰接位置的润滑状态，观察是否存在异常旷量，一旦十字轴轴颈与轴套的配合间隙超过允许值，需要及时更换磨损部件，避免间隙过大造成传动冲击，损坏相连的动力设备与工作端部件。相较于其他类型的可移式联轴器，十字轴式万向联轴器的角向补偿能力更强，单节结构允许的两轴夹角通常可达15°到20°，远高于弹性联轴器的补偿角度，同时结构简单可靠，维护成本低，在中小扭矩的传动场景中应用极为广泛。建模过程中对各配合面的公差标注、装配间隙的预留都需要符合机械设计的相关规范，确保模型导出的工程图能够直接指导生产加工，各部件的装配关系清晰，不存在干涉问题，可直接用于装配模拟、运动仿真，验证不同夹角下的传动运动轨迹，检查是否存在结构干涉，为实际的产品选型、结构优化提供可靠的三维数据支撑。
